【導讀】應變式測力傳感器是由彈性體、應變片、膠粘劑、防護涂層、補償線路等部分組成的，其應變傳遞路徑是：彈性體→膠粘劑→應變片敏感柵→覆蓋層→防護涂層，構成一個有別于應變片本身的更復雜的系統。若把粘貼于彈性體上的應變片暫稱為應變片裝置（strain gage installation），其典型結構如圖所示。

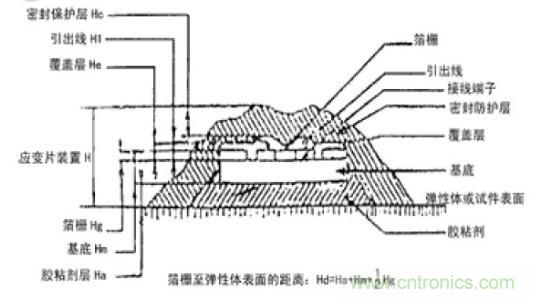

典型的應變片裝置的剖面圖 ：
應變式測力傳感器的原理
應變式測力傳感器的原理分析以CYL型應變式測力傳感器為例。
CYL型應變式測力傳感器是利用電阻應變?cè)順?gòu)成，粘貼在傳感器彈性體上的高檔箔式應變片組成全橋電路。當受到載荷作用時，彈性體產生變形，應變片也相應感受應變，從而使電橋失去平衡，并輸出與作用力大小成正比的電信號。

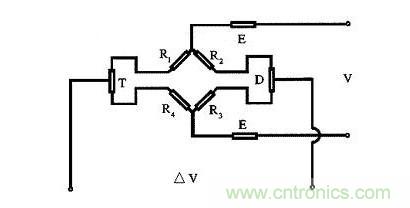

為了減少溫度對傳感器性能的影響，在電橋線路中增加了溫度零漂補償電阻T，溫度靈敏度補償電阻E和平衡電阻D，下圖為CYL型應變式測力傳感器電路系統原理圖：
應變式測力傳感器的參數
型號：WPL803
量 程：0.5、1、1.5、2、2.5、3.5 （t）
精度等級： C2、C3
綜合誤差：（%F.S） 0.03/0.02
靈 敏 度：3.0±0.03（mV/V）
非 線 性：0.03、0.02（%F.S）
滯 后：0.03、0.02（%F.S）
重 復 性：0.02、0.01（%F.S）
蠕 變：0.03、0.02 （%F.S/30min）
零點輸出：±1 （%F.S）
輸入阻抗：350±3 （Ω）
輸出阻抗：350±10 （Ω）
絕緣電阻：≥5000（100VDC） （MΩ）
激勵電壓：9——12 （VDC）
溫度補償范圍：-10 —— +40 （℃）
使用溫度范圍：-20 —— +55 （℃）
零點溫度影響：0.02（%F.S/10℃）
靈敏度溫度影響：0.02（%F.S/10℃）
安全過載范圍：150 （%F.S）
極限過載范圍：200 （%F.S）
防護等級 IP67/IP68
電 纜 線： 四芯屏蔽電纜RWP4×12-3m
接線方法： 輸入（電源） + ： 紅色；輸入（電源） - ： 黑色；輸出（信號） + ： 綠色；輸出（信號） - ：白色
應變式測力傳感器的使用保養
應變式測力傳感器的使用及保養要值得關注，以下是以CYL型應變式測力傳感器為例來對其進行分析。
1.靜態校準：

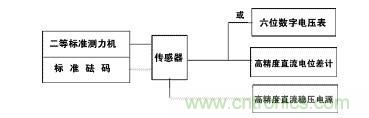

CYL型應變式測力傳感器精度較高，需用標準力源定期校準，一般6個月一次為宜，校準按下圖：
2.傳感器測量或校準時，須通電預熱15min，然后預載三次。供橋直流穩壓電源穩定度應不低于0.01%。
3.傳感器與數字電壓表、電位差計、測力儀、各種應變儀和記錄儀配用，作力的測量和記錄。在遠距測量時上述各環節均需接地，連接電纜線盡量縮短和固定，遠離噪聲源。
4.傳感器通過插頭座與供橋電源和二次儀表連接。下圖為接線圖。
5.傳感器量程選擇建議按額定載荷的80%選用，使用量程的下限值應盡量大于額定載荷的20%，如需幾個傳感器并聯使用（如大噸位電子秤）可按下式選擇：
G=P/N
式中：P-電子秤額定總載荷 。 N-并聯使用傳感器個數 。 G-單個傳感器量程
如按上式選用量程G，不在系列規格內，可選用靠近該量程規格。傳感器有50%的過載能力，但使用時盡量不要超過滿量程。
6.傳感器不使用時，應存放在溫度為10——35℃，相對濕度不大于85%，無酸、堿和無腐蝕性氣體庫房?jī)?nèi)。
