【導讀】該文主要介紹了一種基于單片機控制的家用濕度智能調控系統的設計與實現方法。該系統以STC89C52RC單片機為控制中心，SHT11溫濕度傳感器獲取環境數據，以觸摸顯示屏為顯示設備，外包裝設計為假山流水的模型，符合系統家居用途的預想，美觀且實用。
STC89C52RC介紹
MCS51單片機的始祖是 Intel的8031單片機。在Flash(＄44.9500) mm技術的高速發展下，8031單片機取得了突飛猛進的發展，成為市場上應用最廣泛的8位單片機之一。近年來，由于STC單片機低成本，高性能等優點在市場逐漸占據主流?？紤]到STC單片機是配有3.3V工作電壓的單片機，同時其選用PLCC，PQFP小型封裝的特點可使產品更輕小，功耗更低；基于這些考慮，系統選用了STC系列8952系列。
系統由中心控制模塊、傳感器模塊、顯示模塊組成。SHT11溫濕度傳感器實時監測溫度和濕度的數字信號，通過I/O口將數字信號發送回單片機控制系統STC89C52RC，在其控制、分析下對數據進行處理：溫度數據將保留一位小數直接傳輸給顯示屏并顯示出來，濕度數據將經過算法計算得到相對濕度（可按實際需要計算露點）傳輸給顯示屏并顯示，同時與預設值進行比對。低于預設值（人體適宜濕度），則控制超聲加濕模塊進行加速加濕；高于預設值，則繼續保持監測。
圖1所示為SHT11與單片機的接口電路連線圖。對于這個系統，可以采用如圖2所示的簡化圖來連接傳感器與單片機最小系統。

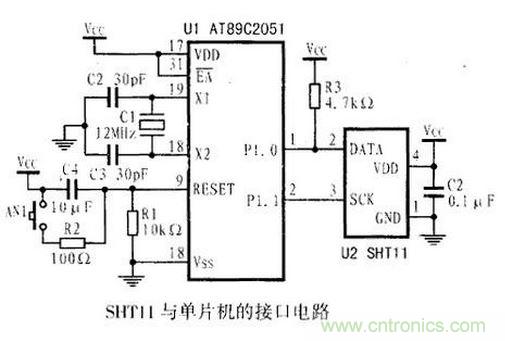

圖1 SHT11與單片機接口電路

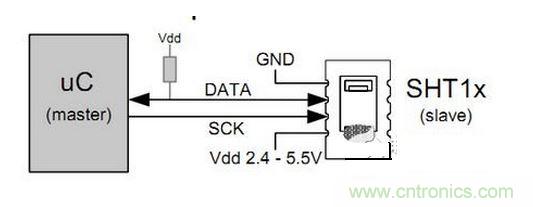

圖2 SHT11接口電路
設計與實現超聲加濕本身已不是什么新鮮事物，其規?；a(chǎn)也已應用多年。但就目前來看，將超聲加濕器和單片機控制結合的產品，市場上并沒有此類產品的大規模生產與銷售，而且應用在家居、日常生活上的更是寥寥無幾。技術上加濕方式上預設兩種加濕途徑與方式，根據環境溫濕度乃至天氣季節而確定加濕的效果與方法，本身就是目前已有知識和方法的整合與創新；應用在目前尚不成熟的家居方面，是一次大膽的嘗試?？梢灶A(yù)見，該項目未來還可以在‘節能’、‘綠色’等方面繼續拓展，繼續完善其智能調控體制，不但有很大的應用前景，對相關研究也會有一定借鑒意義。
