寬帶隙 (WBG) 半導體在電源轉換方面具備幾個優勢，如功率密度和效率更高，同時可通過允許使用更小無源元器件的高頻開關，減少系統尺寸和重量。這些優勢在航空航天和衛星動力系統中可能更加重要，因?yàn)槌叽绾椭亓吭谶@些領域中更為關鍵。本文探討了碳化硅 (SiC) 和氮化鎵 (GaN) 等 WBG 元器件在這些應用中的相對優勢。
飛機電源轉換
隨著世界邁向更綠色的未來，人們一直專注于尋找可以減少傳統燃?xì)鈩恿︼w機排放的方法。目前考慮的一些方法包括：
· 多電飛機 (MEA)：目標是用電力驅動的部件（如燃料泵）替代部分機械或液壓驅動的發動機附件。
· 多電推進 (MEP)：使用發電機為燃?xì)廨啓C(jī)提供混合動力輔助，從而降低燃料消耗。
· 全電飛機 (AEA)：純電動飛機，任重道遠。這些方法將首先應用于小型飛機，例如直升機、城市空中交通 (UAM) 車輛和垂直起降 (VTOL) 飛機，例如計劃用作空中出租車的飛機。
在現代飛機中，功耗的增加要求燃?xì)廨啓C(jī)產生的輸入電壓提高到 230 VAC。該電壓由整流器轉換為 ±270 VDC 的直流鏈路電壓，也稱作 HVDC 電壓。然后用 DC/DC 轉換器產生 28 V 的 LVDC，用于運行駕駛艙顯示器、直流燃料泵等設備。正如電動汽車充電器行業中目前正在開發的 800 V 系統，飛機領域也趨向于將電壓推高，以減少布線損耗。在飛機中，直流電壓可能會被推向千伏范圍，特別是在混合動力和 AEA 系統中。在功率方面，MEA 電源轉換器從 10 到 100 KW 不等，而混合動力和 AEA 電源轉換器必須在幾 MW 范圍內。
飛機電力電子器件的主要要求和挑戰
· 尺寸、重量和功率損失 (SWaP)：較低的 SWaP 指標是關鍵，因?yàn)橛秃?、續航里程和整體能效與之直接相關。想想 AEA。在這種情況下，電池系統是發電系統中最重的部件。所需的電池尺寸取決于逆變器的效率。即使逆變器效率從 98% 到 99% 提高 1%，也能使能量密度為 250 Wh/kg 的典型電池所需的電池尺寸減少幾百公斤。另一個關鍵指標是逆變器模塊的質量功率密度 (kW/kg)。同樣，無源元器件以及轉換器有源器件所需的冷卻系統也可能又大又重。
· 在非增壓區域中，靠近發動機安裝的大功率電子器件面臨許多與熱和隔離有關的挑戰。有源器件的溫度需要顯著降額，其冷卻要求會給整架飛機的冷卻系統造成負擔。在高空，較低的電場下可能會發生局部放電，因此，半導體和模塊封裝以及隔離部件設計需要有足夠的余量。要確保耐受宇宙輻射，還可能需要對有源器件的電壓進行大幅降額。
· 資格鑒定和可靠性標準：DO-160 是在不同環境下測試航空電子硬件的規則。很少有商業成品 (COTS) 元器件通過這方面的認證，這使得 OEM 和飛機制造商需要進行資格鑒定并確保使用此類元器件。
寬帶隙 (WBG) 功率半導體在航空航天和衛星領域使用的優勢
與傳統的硅 (Si) 基器件相比，WBG 材料（如 SiC 和 GaN）具有許多優勢，如圖 1 所示。

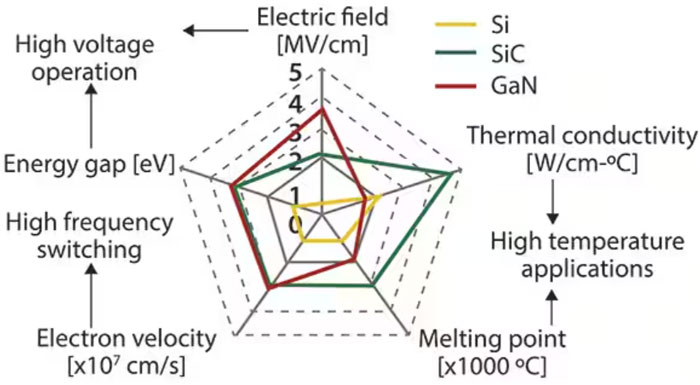

圖 1：Si、SiC 和 GaN 的材料特性比較。（圖片來源：Researchgate）
這些材料的優點可轉化為飛機電力電子器件的諸多優勢：
· 導熱率更高（特別是 SiC），使得更容易冷卻部件，例如用于控制發動機的部件。
· 系統電壓更高，減少了布線中的電阻損耗。對于 SiC 來說尤其如此，其商用器件的電壓可高達 3.3 kV，并且為了進一步擴大這一范圍，人們正在積極進行研究。
· 高溫下的可靠性提高。例如，已經證明 SiC 可在 +200?C 下工作。
· 傳導和開關損耗較低。帶隙增加使得給定額定電壓下的漂移區減小，從而改善傳導損耗。此外，寄生電容較低能減少開關損耗，同時加快開關式壓擺率。
· 低寄生效應還允許在更高頻率下工作。例如，1-5 kV SiC MOSFET 的開關頻率可以達到幾百 kHz，而 Si 的同等拓?fù)浣Y(jié)構可能只有幾十 kHz。GaN HEMT（高電子遷移率晶體管）器件的電壓雖然大多 <700 V，但屬于單極性，具有更多優勢，沒有反向恢復損耗，并能在此 100 V 的范圍內以幾 MHz 的頻率切換。高頻率的最大優勢是能夠縮小磁鐵的尺寸。
圖 2 比較了 GaN 和硅基 100 kHz 升壓轉換器的效率。

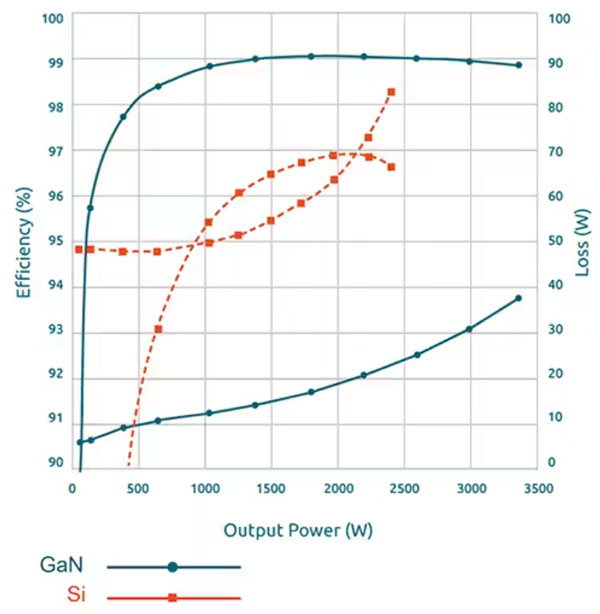

圖 2：Si 和 GaN 100 kHz 升壓轉換器的效率比較。（圖片來源：Nexperia）
上述所有優點直接導致 SWaP 指標更好且功率密度更高。例如，使用更高額定電壓的器件產生更高的直流鏈路電壓，在轉換器直流鏈路電容器中產生更小的電容 RMS 電流，這可以減小其尺寸要求。更高的開關頻率允許使用更小外形尺寸的高頻平面磁性元件。在傳統的電源轉換器中，磁性元器件可能占到總重量的 40-50%，隨著工作頻率更高的 WBG 有源器件的使用，這一比例正在下降。從逆變器的質量功率密度來看，硅基風冷轉換器的功率密度約為 10 kW/kg。隨著 WBG 的使用，在許多系統演示中，這一指標已經超過了 25 kW/kg，而且理論上，通過優化拓?fù)浣Y(jié)構、直流鏈路電壓和開關頻率，可以實現高達 100 kW/kg 的密度。
使用寬帶隙 (WBG) 功率半導體面臨的挑戰和可能的解決方案
然而，WBG 的上述優勢也帶來許多亟需解決的挑戰。以下列舉了一些挑戰和目前正在探索的可能解決方案：
· 更高的功率密度直接導致發熱增加。高溫會降低電源轉換的效率，并可能引發可靠性問題，特別是當溫度循環涉及高溫變化時。熱機械應力會影響電源模塊的封裝可靠性，使導熱界面材料 (TIM)（如連接有源器件基板和散熱器的導熱膏）等散熱裝置變得不穩定，并增加其熱阻。目前探索的一些解決方案包括：
改進封裝：采用銀燒結直接冷卻氮化鋁 (DBA) 基板提供雙面冷卻，可讓封裝實現更好的散熱。其他方法包括直接在 DBA 基板上對粉末合金散熱器進行選擇性激光熔化 (SLM)。
由于功率需求的增加，有源芯片的尺寸也隨之增加，使用并行芯片來實現相同的凈有效面積，對散熱有利。
· WBG 的開關轉換更快，雖然有利于減少開關損耗，但也會帶來更多的電磁干擾 (EMI) 風險。這方面的解決方案包括：
分布式濾波器單元能夠改善性能，并提供冗余。
借助有源-無源混合型濾波器，用放大器來提高低頻，可以減少濾波器的凈尺寸并提高性能。
· 隨著額定電壓的增加，電源裝置的比電阻（RDS(ON) x A，其中 RDS(ON) 是導通電阻，A 是有效面積）會增加，因?yàn)楸仨氂懈竦钠茀^(qū)。例如，雖然 1200 V 的 SiC MOSFET 的高溫比電阻可以是 1 mOhm-mm2，但對于額定 6 kV 的器件，則能達到 10 mOhm-mm2。為了達到 RDS(ON) 目標，需要更大的器件或更多器件并聯，這意味著芯片成本更高、開關損耗更大且冷卻要求更多。可能的解決方案：
3 級或多級轉換器拓?fù)浣Y(jié)構允許使用額定電壓比直流鏈路電壓更低的器件。這與額定電壓在千伏以內的 GaN 器件尤其相關，在這種器件中，串入并出 (SIPO) 配置將輸入電壓分配到許多器件上，從而允許其使用。
GaN 和衛星通信
在輻射處理能力方面，GaN HEMT 器件比 Si 和 SiC MOSFET 都要好：
· 柵電極下的 AlGaN 層不會像 MOSFET 中的 SiO2 柵氧化層那樣收集電荷。因此，增強型 GaN HEMT 的總電離劑量 (TID) 性能得以顯著改善，有報告稱工作時超過 1 Mrad，而在 Si/SiC 中通常為幾百 krad。
· 使用 GaN HEMT 也能改善二次電子效應 (SEE)。由于沒有空穴，因此可以將二次電子擾動 (SEU) 的風險降到最低，而 Si 和 SiC 上出現柵極斷裂 (SEGR) 的風險也會降到最低。
基于 GaN 的固態功率放大器 (SSPA) 在許多空間應用中已基本取代了真空管器件，例如在近地軌道 (LEO) 衛星中，尤其是在 C 到 Ku/Ka 的頻段。
總結
SiC 和 GaN 等 WBG 半導體用于航空航天和衛星通信有很多優點。隨著技術開發、使用和可靠性標準在地面電源轉換應用中日趨成熟，這種半導體在航空航天和衛星系統中的使用也將讓人更加放心。
