【導讀】下一代航天和國防以及測試和測量系統帶寬從10s到100s MHz橫跨到GHz的瞬時帶寬。相控陣?yán)走_(dá)、5G無線測試系統、電子戰以及數字示波器的發展趨勢正在推動業內向更高帶寬發展，并且大幅增加系統中的通道數量。
這些趨勢使包括數據轉換器、時鐘和電源等組件的信號鏈設計變得復雜化。選擇合適的數據轉換器、同步多個通道以及優化電源，對于在多個通道上實現必要的帶寬至關重要。
選擇適合的數據轉換器
每個系統架構都是從對系統性能影響最大的器件開始；在寬帶系統中，最先開始的就是數據轉換器。選擇哪一款數據轉換器取決于您對以下問題的回答：
您是否會使用零中頻(IF)/復數混頻器架構（如圖1所示）？
● 優勢：模數轉換器（ADC）的輸入帶寬和采樣率低于其他架構，由此可簡化或消除濾波。
● 劣勢：對于I和Q路徑，每個天線元件需要兩個ADC通道，且混頻器圖像可能會降低系統性能。
您是否會使用外差法（如圖2所示）？
● 優勢：您只需要一個數據轉換器通道，且ADC輸入帶寬低于射頻（RF）采樣。
● 劣勢：需要一個或多個混頻器，信號圖像和產生的諧波會使濾波復雜化；很難調整響應頻率；必須移動本地振蕩器(LO)。
您是否會使用直接射頻采樣（如圖3所示）？
● 優勢：由于信號鏈簡化，不再需要混頻器；且使用數字下變頻器（DDC）和數控振蕩器（NCO）可以很輕松以數字方式調整頻率。
● 劣勢：最高信號頻率必須在ADC的輸入帶寬內；需要進行頻率規劃以實現最高性能。

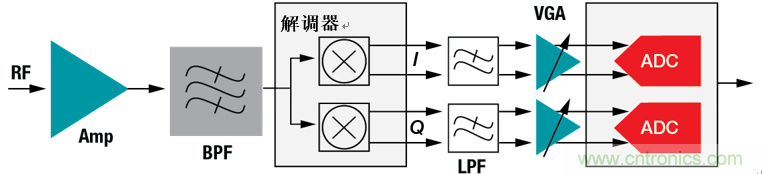

圖1：“典型的復數混頻器架構”

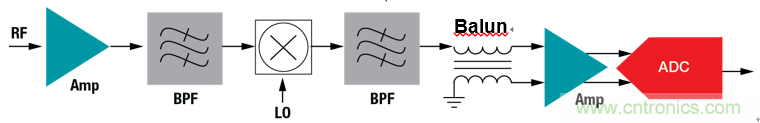

圖2：典型的外差架構

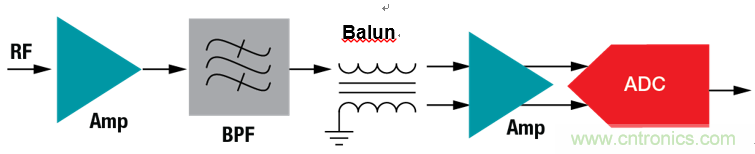

圖3：典型的射頻采樣架構
您需要測量的最寬帶寬信號是什么？
● 數據轉換器的采樣率至少應為直接采樣信號瞬時帶寬的2.5倍，或是零中頻的1.25倍。
● 為獲得最佳性能，約為瞬時帶寬10倍的采樣率將使您更輕松避免信號諧波和雜散。
TI的射頻采樣頻率規劃器、模擬濾波器和DDC Excel計算器可以滿足頻率規劃和濾波要求，并向您展示信號的復雜數字抽取效果。
如前所述，寬帶系統需要高采樣率轉換器。例如，信號帶寬為1 GHz的射頻采樣系統可以從帶~10-GSPS轉換速度的數據轉換器中受益，從而避免信號諧波。目前，TI最快的轉換器是ADC12DJ3200，它是一種12位ADC，可在雙通道模式下每通道運行3.2 GSPS或在單通道模式下運行6.4 GSPS。但即使在單通道模式下，它也不能滿足所需的10-GSPS速度。為了滿足這一要求，適用于DSO、雷達和5G無線測試系統的靈活3.2GSPS多通道AFE參考設計將兩個ADC12DJ3200組合在一塊板上，如圖4所示。

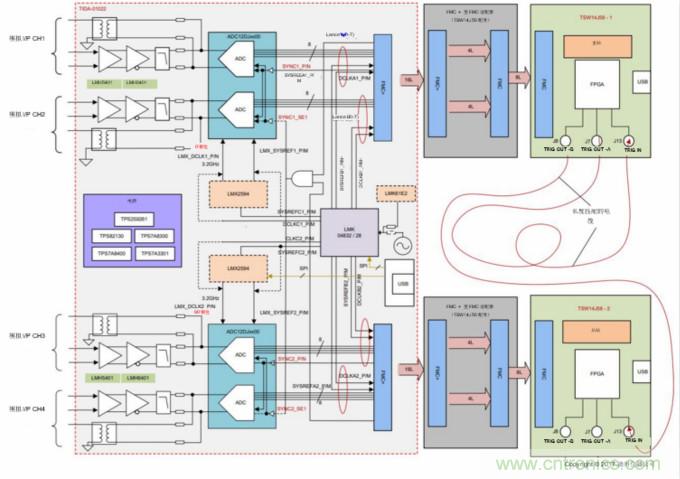

圖4：多通道AFE參考設計框圖
此參考設計提供了系統靈活性，因?yàn)樗梢栽谒耐ǖ馈?.2-GSPS模式或雙通道、6.4-GSPS模式下運行，或者作為一個單通道以高達12.8 GSPS的速度運行。我們的適用于高速示波器和寬帶數字轉化器的12.8-GSPS模擬前端參考設計說明了兩個ADC的板載交錯。
現在，隨著我們新的雙通道5.2-GSPS ADC12DJ5200RF的推出，您的下一代設計將具有更高的性能和靈活性。由于ADC12DJ5200RF與ADC12DJ3200兼容引腳，我們很快就可以修改現有的參考設計，且現在可以提供適用于12位數字轉換器的可擴展20.8GSPS參考設計。在20.8GSPS時，器件的整個8-GHz輸入帶寬可以在單個捕獲中實現數字化。
設計時鐘架構
選擇數據轉換器之后，就必須設計一個時鐘架構。為單個數據轉換器提供時鐘非常簡單，但是許多系統，比如我們的交錯設計，需要同時為多個轉換器提供時鐘。例如，大型相控陣系統可以有數百個或數千個通道。而TI有多個器件和參考設計來應對此設計挑戰。
我們的適用于DSO、雷達和5G無線測試儀的多通道JESD204B 15-GHz時鐘參考設計是一個完整的時鐘子系統。此設計（如圖5所示）包含如LMK61E2可編程振蕩器和LMK04828等多個時鐘參考，一個帶有14個獨立時鐘輸出的時鐘分配器件，以及兩個可提供高達15 GHz的超低相位噪聲時鐘的LMX2594鎖相環/合成器（如圖6所示）。此外，LMX2594還可以為帶JESD204B接口的數據轉換器生成同步SYSREF時鐘。LMX2594還能夠跨越多個設備同步時鐘的相位。在參考設計中，您可以找到多個頻率下的相位噪聲圖（如圖6所示），并發現通道到通道偏斜的測量值小于10 ps。

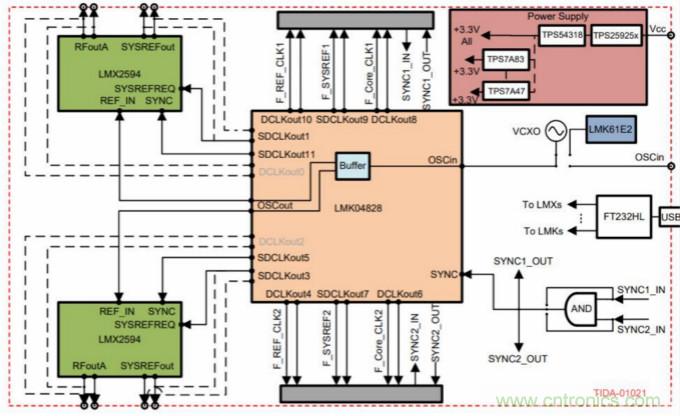

圖5：多通道JESD204B 15-GHz時鐘框圖

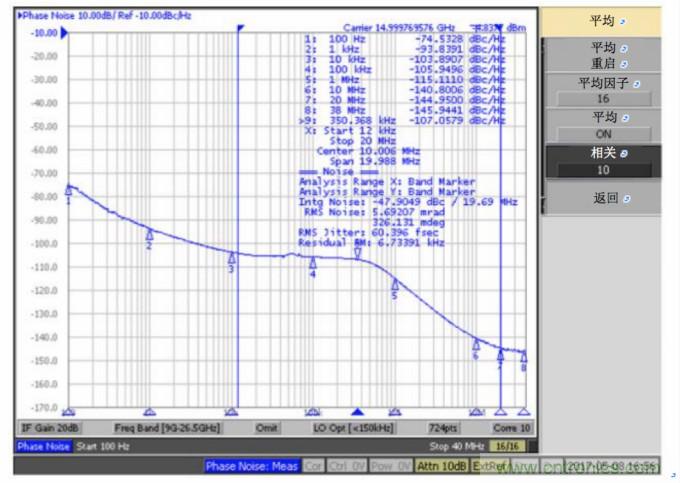

圖6：15 GHz時的LMX2594相位噪聲
根據配置，該電路板最多支持兩個數據轉換器和兩個現場可編程門陣列（FPGAs），且可輕松適應多達六個轉換器和一個FPGA的時鐘。然而，許多系統需要更多的通道。對于這類情況，我們的適用于雷達和5G無線測試儀的高通道數JESD204B時鐘生成參考設計和適用于雷達和5G無線測試儀的高通道數JESD204B菊鏈時鐘參考設計能夠在樹形結構（如圖7所示）或菊花鏈配置中運行時鐘。您可以使用這些方法擴展到數千個通道，同時對系統性能的影響降至最低。

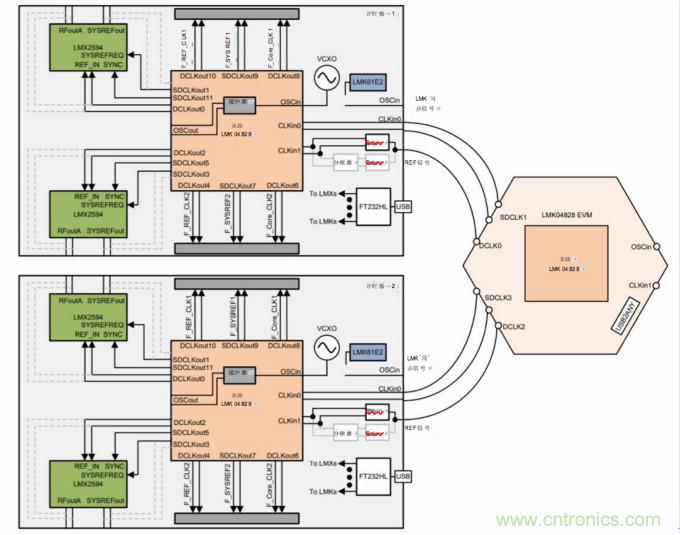

圖7：JESD204B時鐘生成參考設計樹形結構框圖
電源設計
一旦時鐘架構確定，那么下一個挑戰就是電源設計。由于數據轉換器和時鐘對DC/DC轉換器的開關噪聲敏感，所以大多數電源設計人員都會采用帶低噪聲、低壓差穩壓器的DC/DC轉換器（LDO）。然而，經過精心布局和過濾，在許多電源上經常不需要LDO。
前面提到的3.2-GSPS多通道模擬前端參考設計具有一個完整電源，包括DC/DC穩壓器和LDO，如圖8所示。此設計上的LDO可以用濾波器繞過，以測試哪些電源對開關噪聲最敏感。我們的測試證實，繞過LDO時不會對設計的性能產生任何影響，也表明了電源效率增高的額外好處。

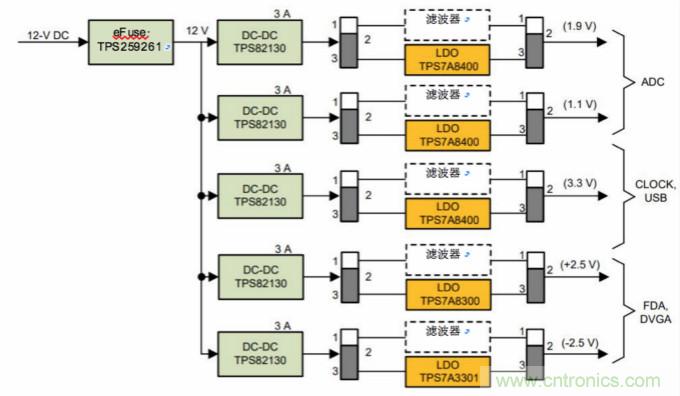

圖8：3.2-GSPS多通道AFE參考設計電源框圖
該電路板包含一系列沿頂部的排針引腳，這些排針引腳支持新的設計繞過板載電源解決方案，例如我們的可最大限度提高12.8GSPS數據采集系統性能的低噪聲電源參考設計（如圖9所示），能夠同步所有DC/DC穩壓器與主時鐘，從而更容易濾除轉換器開關噪聲。此外，您可以將時鐘的相位移到每個轉換器，以便所有轉換器不會同時切換，從而降低總開關能量。最后，參考設計上的DC/DC轉換器更加高效，降低了電路板上的總功耗。與最初設計一樣，LDO仍然可以被繞過。

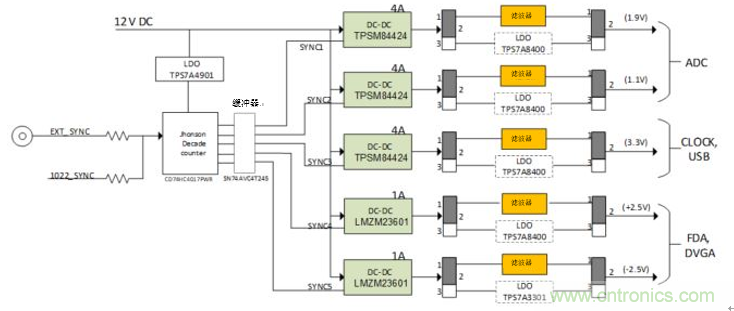

圖9：低噪聲電源參考設計框圖
選擇合適的數據轉換器只是您面臨的挑戰之一。一旦做出選擇，必須選擇最好的時鐘和電源設計，以免降低昂貴的數據轉換器的性能。
