影響信號完整性的7大原因,你“中槍”了哪個?
發布時間:2020-05-09 責任編輯:lina
【導讀】當IC輸出腳為低電平時,如果此器件不是驅動器, 而是一般器件,則由于輸出低電平電流太大, 遠大于器件手冊給出的值,輸出三極管將退出飽和區,進入工作區,使輸出低電平抬高很多。

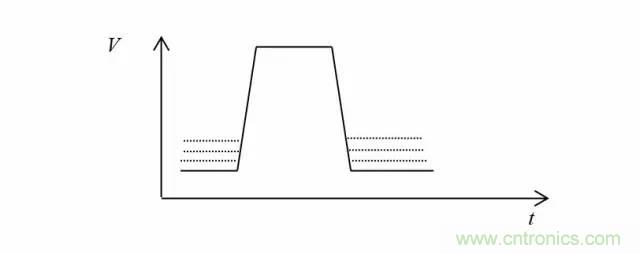

1、線電阻的電壓降的影響——地電平(0電平)直流引起的低電平提高
圖中虛線為提高的情況。提高幅度與IC的功耗大小、IC密度、饋電方式、地線電阻(R) 、饋電的地線總電流有關。 ΔV地= ΔI× ΔR
2、 信號線電阻的電壓降的影響
a) IC輸出管腳經過印制導線或電纜到另一IC的輸入腳,
輸出低電平電流在印制導線或電纜電阻上引起一個低電平的抬高,其值為ΔVOL=IOL×R 。 見圖中的上面一條虛線。

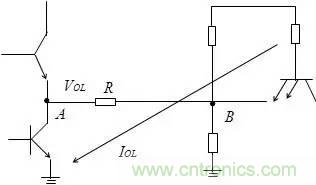

顯而易見,低電平的抬高與印制導線電阻值及輸出低電平電流有關,如下圖所示:
B點的低電平比A點的低電平高
注意:當IC輸出腳為低電平時,如果此器件不是驅動器, 而是一般器件,則由于輸出低電平電流太大, 遠大于器件手冊給出的值,輸出三極管將退出飽和區,進入工作區,使輸出低電平抬高很多。如下圖中上面一條虛線所示:

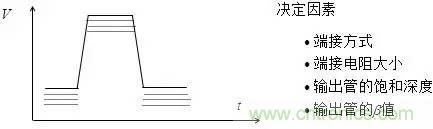

決定因素:端接方式
端接電阻大小
輸出管飽和深度
輸出管β值

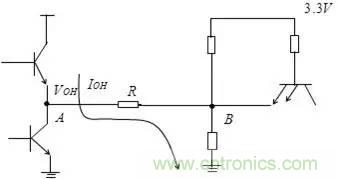

b) IC輸出管腳經過印制導線或電纜到另一個IC的輸入腳,輸出高電平電流在印制導線或電纜電阻上引起一個高電平的降低,其值為ΔVOH=IOH× R,見下圖中高電平上的下面虛線:

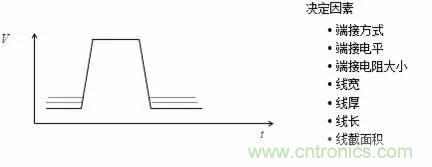

IOH由下列因素決定:端接方式、端接電平、端接電阻大小
R由下列因素決定:線寬、線厚、線長
顯而易見,高電平的降低與印制導線或電纜電阻值及輸出高電平電流有關,如下圖所示:
B點的高電平比A點的高電平要低
注意:IC輸出腳為高電平時, 如果此器件不是驅動器,而是一般器件, 則由于輸出高電平電流太大,遠大于器件手冊給出的值時,輸出管也會退出飽和區,進入工作區,使輸出高電平降低很多。如下圖中下面一條虛線所示:
3、電源線電阻的電壓降的影響
IC的電源電壓(如+3.3V),如果系統中存在差值,當小于+3.3V時, 輸出高電平將產生一個下降值, 如上圖中高電平上的虛線所示:
由于系統電源有集中電源和分散的電源模塊之分,此差值不同,由于IC功耗的大小、IC密度、饋電方式、電源線的饋電電阻值以及電源電流值,引起一個 ΔVCC (ΔVCC =ΔI×ΔR)
以上原因,使TTL信號波形變得離理想波形很遠了。 低電平大為提高了,高電平也大為降低了。 對這些值若不嚴加控制, 對系統工作的穩定可靠工作是不利的。此外,結溫差,即不同功耗的器件的P-N結的溫度不同,還會影響高低電平及門檻電平的變化也會影響系統工作。
除上面所說的直流成分之外,更為重要的是系統是以極高頻率在工作,也就是說, 系統內的器件、導線有各種頻率的, 各種轉換速率的信號在動作、傳遞。 首先是相互之間的信號電磁藕合 (串?dāng)_) 和信號在不同特性阻抗傳輸路徑上的反射, 以及電源, 地電平由于IC高頻轉換引起電流尖峰電平,使TTL信號波形變得更壞。
4、轉換噪聲

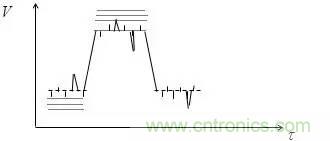

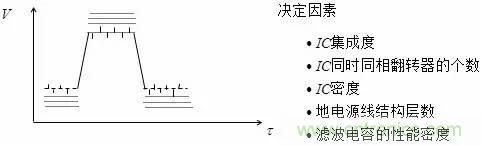

由于系統工作時,器件以高頻轉換,造成供電系統上有高頻率變化的電流尖峰,而供電的電源線路和地線路都可看成是很小的電阻、電感、電容元件。電流尖峰值太大, 在它們上面會產生較大的交流尖峰電壓,其電源上的尖峰電壓基本上會串?dāng)_到高電平上,而地電平上的尖峰電壓會串?dāng)_到低電平上,如下圖所示:IC內部同樣存在這種尖峰電壓。
5、串?dāng)_噪聲

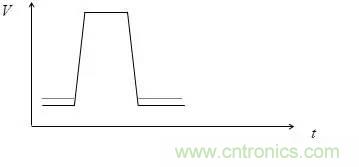

由于系統組裝越來越密, 印制導線之間的距離越來越近,鄰近導線上有高速轉換的電平信號。 如正跳變信號跳變的時間tr和負跳變的時間tf都很小,使得導線上已有信號上疊加一個較大的電磁藕合信號(串?dāng)_信號)。如下圖中較大的尖峰信號。這些信號還包括插頭座上的信號針之間的串?dāng)_信號以及電纜中信號之間的串?dāng)_。
決定因素:tr與tf值、線寬、線間距、(基材)介質的厚度、介質的介電常數、平行線長、重疊線長、插頭座信號針地針比、電纜信號線地線比。
6、 反射噪聲

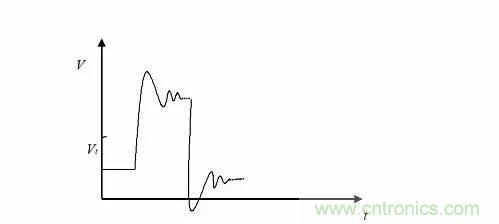

如果IC之間的互連線比較長 (復雜系統往往是這樣) ,線的特性阻抗又不均勻,或者終端沒有匹配,會引起反射,如果始端也不匹配, 則會來回 反射而造成振鈴。 如下圖所示:
決定因素:特性阻抗、匹配方式、失配大小
終端反射系數、始端反射系數、線長
7、邊沿畸變

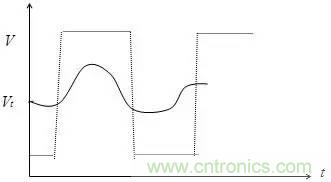

如果信號頻率升高到一定程度,也就是器件工作頻率達到一定的高度極限,而且印制導線又較長或者負載電容較大時, tr ≥tw上升時間等于或大于脈沖寬度,信號畸變到?jīng)]有高低電平平頂或者遠離平頂。如下圖所示(實線):
舉例“仿真或示波器實測”均可驗證。
決定因素:線寬、線長、基材介質厚度、介質介電常數、負載數、工作頻率(脈寬)、tr數字信號的變化。討論了上面七條,可見其畸變不容忽視。如果任其自流,不嚴加限制,造出來的系統不可能穩定、可靠的工作。
