詳述壓電聲音元件的發聲機理

發布時間:2019-05-09 責任編輯:lina

【導讀】壓電聲音元件一定需要放入壓電振動板。這是由已形成電極的壓電陶瓷與黃銅、鎳等金屬板粘合而成的簡單構造。

詳述壓電聲音元件的發聲機理
關于振動板的運作(振動板的構造)
壓電聲音元件一定需要放入壓電振動板。這是由已形成電極的壓電陶瓷與黃銅、鎳等金屬板粘合而成的簡單構造。

詳述壓電聲音元件的發聲機理

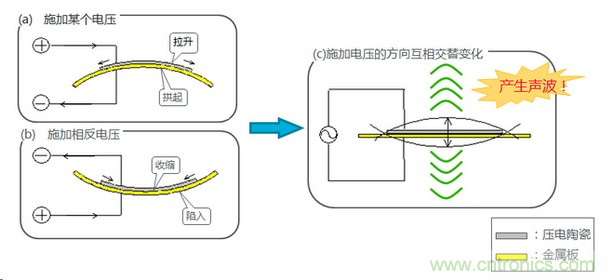

壓電振動板的發聲機理
向壓電振動板施加電壓,壓電陶瓷會拉升,但粘合的金屬板不會伸縮而是彎曲(圖)。施以反向電壓,就會向相反方向彎曲(圖)。

輸入電壓方向相互變化的信號,就會反復出現(a)和的交替狀態,產生聲波(圖)。

壓電振動板的發聲機理

詳述壓電聲音元件的發聲機理

利用外殼的共鳴效果,發出較大的聲音。

詳述壓電聲音元件的發聲機理

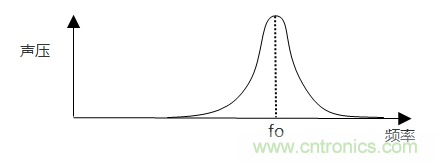

1. 振動板的聲壓峰值

詳述壓電聲音元件的發聲機理

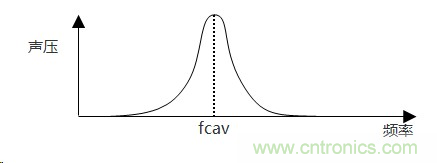

2. 外殼內放大的聲壓峰值

詳述壓電聲音元件的發聲機理

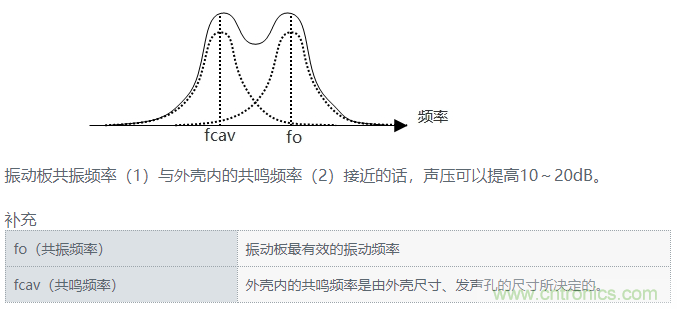

3. 基于共鳴效果聲壓增大10~20dB

詳述壓電聲音元件的發聲機理

關于他勵振式電路與自勵振式電路

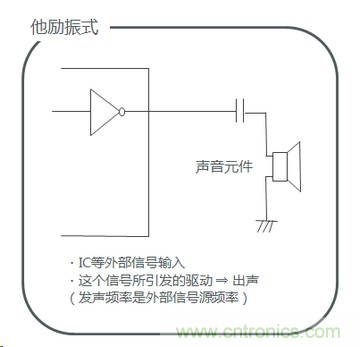

他勵振式電路
微型計算機的普及他勵振式成為主流

·IC等外部信號輸入
·這個信號所引發的驅動 → 出聲(發聲頻率是外部信號源頻率)

詳述壓電聲音元件的發聲機理

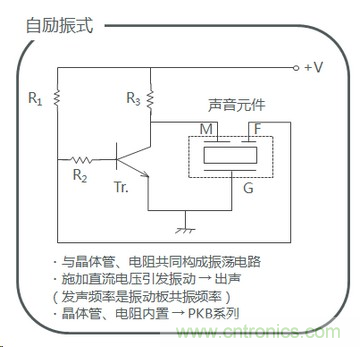

自勵振式電路
·與晶體管、電阻共同構成振蕩電路
·施加直流電壓引發振動 → 出聲(發聲頻率是振動板共振頻率)
·晶體管、電阻內置 → PKB系列

詳述壓電聲音元件的發聲機理
