【導讀】分辨率、高保真度和高質量是音頻行業使用的一些典型行話，但它們確實是發燒友最為關注的特性。雖然看起來如此吸引人，但若不使用正確的器件，它們是很難實現的，特別是當設計還有高功效比的額外負擔時。
高功效比系統通常使用低壓差穩壓器 (LDO)，世界上有許多公司制造 LDO。選擇 LDO 時，最受關注的規格常常是低噪聲和高電源電壓抑制比 (PSRR)。然而，僅基于這些參數的產品設計并不能真正提供最佳音頻性能，還必須檢查穩壓器的瞬態響應，因?yàn)楫?dāng)音頻設備改變其工作模式時，LDO 上的負載需求可能會發生變化。數字電路不能很好地適應大電壓瞬變。

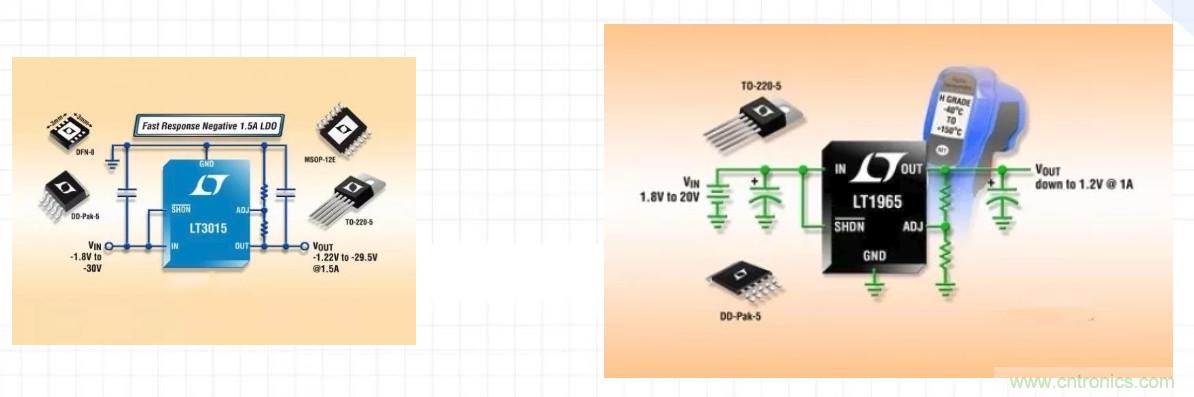

ADI 公司擁有一些瞬態響應性能出色的 LDO，最適合高分辨率和高質量產品。例如，正線性穩壓器 LT1763、LT1965 和負線性穩壓器 LT1964、LT3015 有助于改善電壓調節性能，消除負載瞬態電壓尖峰，從而提供更好的音頻性能。

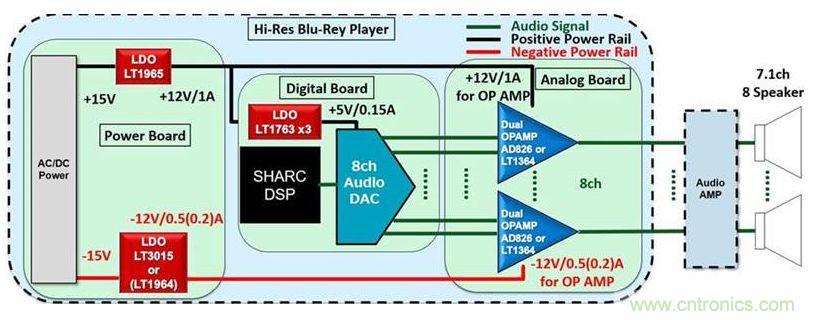

一旦電源受到很好的調節，噪聲減小到所需水平，下一個重要方面便是系統中的諧波失真，有很多因素可能會產生總諧波失真(THD)。當原始音頻信號受系統的電子器件影響而失真時，音頻系統中就會出現諧波失真，導致輸出音頻信號與輸入略有不同。這種失真的原因存在于應用的整個信號鏈中，包括放大器、ADC、信號處理器件、DAC等，而且失真在信號鏈的每一級可能增加幾倍。幸運的是，ADI 公司提供這種高性能音頻系統信號鏈中的大多數器件，如下圖所示。
信號鏈中的一個關鍵器件是運算放大器，它可以從高性能DAC獲得輸入，并為功率放大器提供輸出，像單位增益緩沖器一樣，失真最低。該緩沖器引入或增加任何噪聲或失真都是非常不好的。通用放大器 AD826 和高速放大器 LT1364 等器件最適合用作此類緩沖器，作為系統的倒數第二級或最終級。
