【導讀】BPXZ串聯諧振的工作原理是利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上的電壓。這里網友將分享它的操作方法。
BPXZ串聯諧振是華天電力自主研發的一款電纜專用便攜式變頻諧振升壓裝置。該裝置主要由變頻控制器、勵磁變壓器、高壓電抗器、高壓分壓器等組成，廣泛應用于各種高壓交聯電纜、變壓器、發電機、GIS開關、電動機的交流耐壓試驗，適用于電力、冶金、石油、化工等多個能源行業。
BPXZ串聯諧振的工作原理是利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上的電壓。它的操作方法介紹如下：
1.電纜試驗操作：

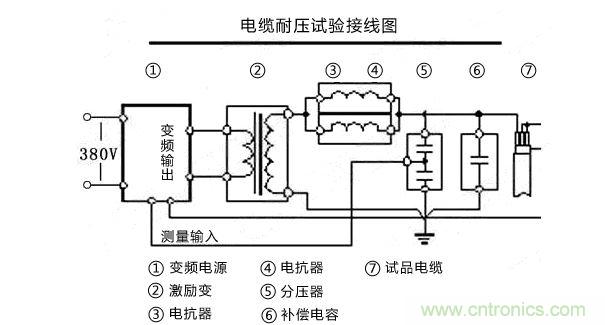

現場接線示意圖
注意事項：
（1）BPXZ串聯諧振用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端；
（2）用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端；
（3）用于10KV、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端；
2.電機耐壓試驗操作:
現場接線示意圖
注意事項:
（1）BPXZ串聯諧振用于電機的耐壓裝置，勵磁變壓器一般接低端；
（2）用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；
（3）通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。
3. GIS、開關及變壓器試驗操作：

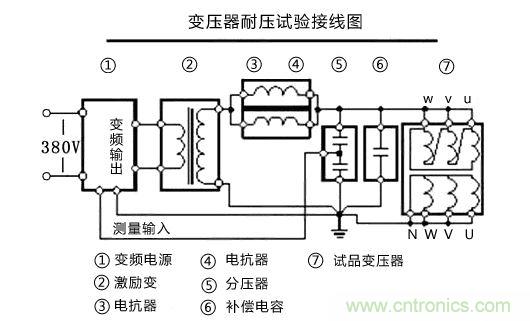

現場接線示意圖
注意事項:
（1）BPXZ串聯諧振用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；
（2）用于開關、GIS的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；
（3）通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端；
（4）用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振；
（5）用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。
[page]
4.通用操作步驟:
正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
（1)自動試驗:

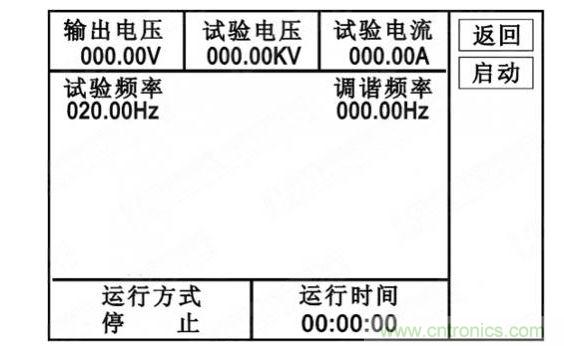

進入圖2界面，點擊“自動”，進入下圖4界面，點擊“啟動”，“確認”，則自動進行調諧、升壓、計時、降壓。

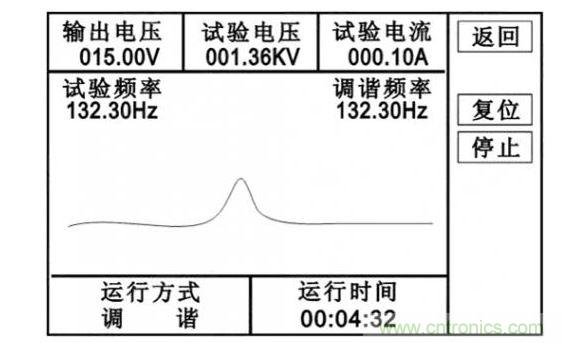

界面依次如下：調諧
升壓：

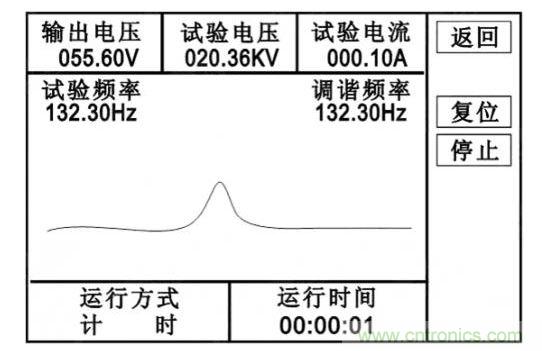

計時：
降壓：

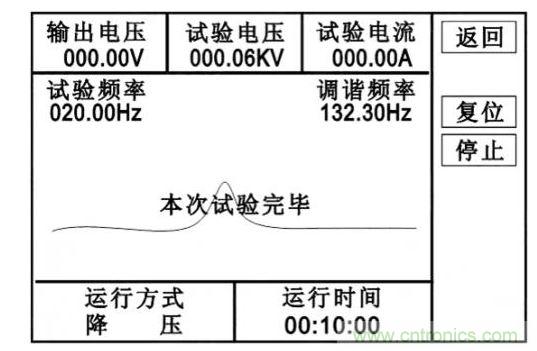

試驗完成：
在試驗過程中出現保護動作時，均有相關界面顯示。
（2）手動/半自動試驗：

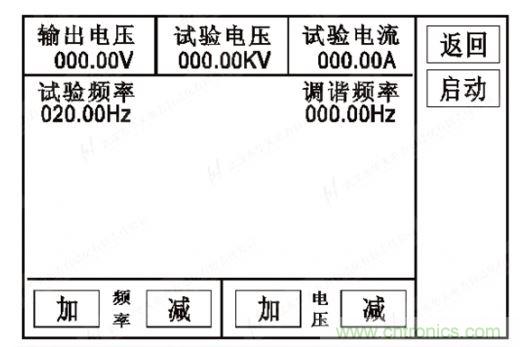

進入圖2界面，點擊“手動”，進入下圖4界面，點擊“啟動”，“確認”，則可以進行手動/自動調頻、手動升降壓。

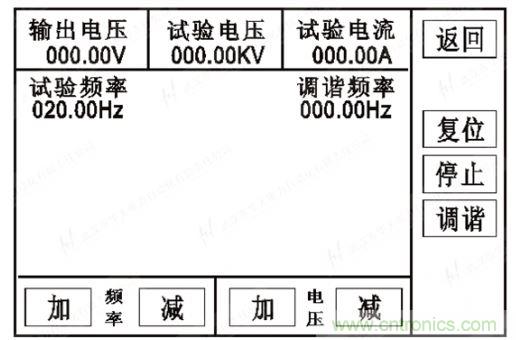

圖6
半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。
手動試驗：點擊頻率“加、減”，則手動調諧，調諧完成后點擊電壓“加、減”手動升壓。
5.資料查詢及輸出試驗結果
進入圖2界面，點擊“資料”，進入資料界面，點擊“上頁”，“下頁”，可以調閱歷次試驗記錄，在用戶要求時，可以升級為帶USB接口的，插入U(xiǎn)盤，點擊“保存”即可以把當頁試驗記錄輸入到U盤保存。
