【導讀】參與小米智能家庭套裝ZigBee測試方案交流討論的ZLG致遠電子ZigBee通信研發團隊為您解讀小米智能家庭套裝ZigBee方案。小編在這里分享給大家讓大家來一起討論下！
目前為止，小米已經有手機、電視和路由器三個自有主產品線，而與合作伙伴共同推出的生態鏈產品有空氣凈化器、移動電源、耳機等。而今，小米新發布了小米智能家庭套裝新品。
小米智能家庭套裝均內置小米智能模塊，采用Zigbee組網協議，其中包含多功能網關、人體傳感器、門窗感應器和無線開關四種產品。

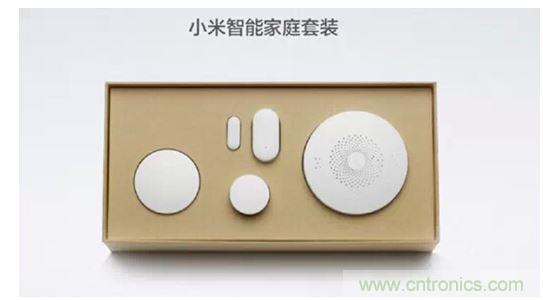

圖1 小米發布智能家庭套裝
關于ZigBee，更廣為人知的當屬TI的方案，小米沒有采用，也沒有采用Freescal的ZigBee，更不是ATMEL的。而是NXP的一顆工業級ZigBee射頻芯片--JN5168，可能部分玩開ZigBee的朋友對此都存在不多的了解，其實恩智浦的RF部門的前身即為Jennic公司，而Jennic是全球第一家推出2.4GHz射頻方案并支持IEEE802.15.4的公司，從第一代JN5121到現在。
憑借ZLG致遠電子在物聯網領域多年的技術沉淀，且是國內第一批從事ZigBee產品研發、生產的大型企業，并對NXP系列ZigBee方案的多年應用，與小米智能家庭套裝團隊進行過關于JN5168系列ZigBee測試的深入技術交流，下面一起對本方案進行詳細解讀。
一、強勁的內核
JN5168擁有一顆高性能32-bit RISC CPU ，對數據的處理能力和ZigBee的組網能力有了突破性的提升，并且支持多個無線協議棧，包括ZigBee Home Automation、ZigBee Light Link、ZigBee Smart Energy、JenNet-IP和RF4CE等，對小米多功能網關快速接入互聯網提供了強大的基礎。

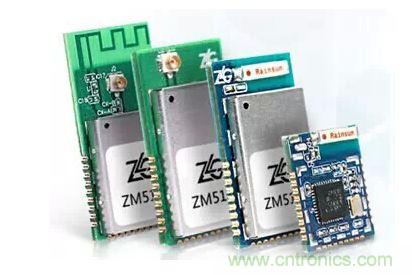

圖2 采用JN5168方案的ZigBee模塊ZM5168
[page]
二、極低的功耗
小米智能家庭套裝從人體傳感器、門窗感應器到無線開關等產品。均為簡易固定安裝方式，采取電池供電，人體傳感器續航能力要求2~3年的極高挑戰，而JN5168擁有級低的休眠功耗，低至100nA，是目前功耗最低的一款ZigBee方案，必然成為不二之選。

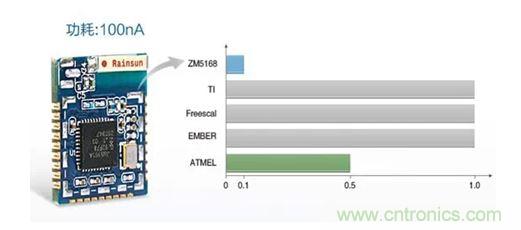

圖3 系列ZigBee模塊休眠功耗對比
三、優越的穿透能力
在整體方案的選擇，既要考慮功耗問題，亦要考慮用于公寓、別墅等多遮擋多阻隔的環境，而JN5168優越的接收靈敏度，并成熟應用于復雜的工業現場，用于家居智能類的產品顯然輕而易舉。

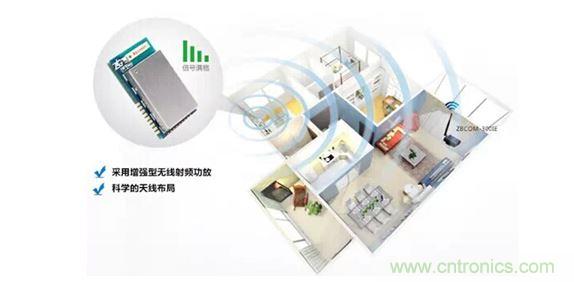

圖4 優越的穿墻能力
[page]
四、硬件自動重發、自動幀確認
另外，JN5168支持硬件自動重發，硬件自動幀確認機制，硬件CCA，都很好的確保數據包成功到達，并極大的提高了ZigBee的通信效率。而且，像ZM5168系列模塊以上參數（且包括ZigBee的所有參數）均可通過配置工具自由調整，圖形用戶界面配置完成即可實現ZigBee組網通信。
圖5 ZM5168配置工具
五、支持大規模組網協議
小米智能家庭套裝，雖只有屈指可數的幾個接入設備，但小米將公開協議入網接口，進行設備的自主加入，可支持更多的節點，而節點容量一直是各類ZigBee方案的一大痛點。ZLG致遠電子ZM5168系列ZigBee模塊搭載的FastZigBee大規模組網協議，在實際應用案例中不乏超過10000節點的應用現場，這也很好的證實JN5168具有更大的節點容量。

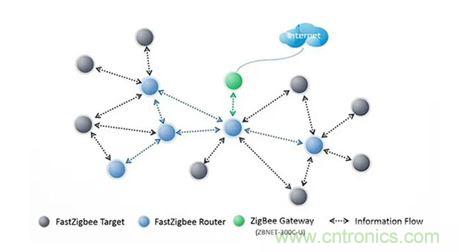

圖6 FastZigBee拓?fù)浣Y(jié)構
