【導讀】本站分享了很多關于耳放的DIY文章，這里小編將帶來一個質量更好，效率更高的47耳放的DIY。文中小編詳細的分享了該47耳放的DIY原理圖及PCB設計圖，同時也有DIY的詳細過程，最后的耳放實物圖，以及最后的耳放測試。相信就算是菜鳥也可以自己動手成功的自制一個優良品質的耳放。
前幾天看了很多關于耳放的帖子，心血來潮，突然想做個耳放，正好這幾天沒畫圖練練手，說干就干經過兩三天的征戰，終于搞定了。

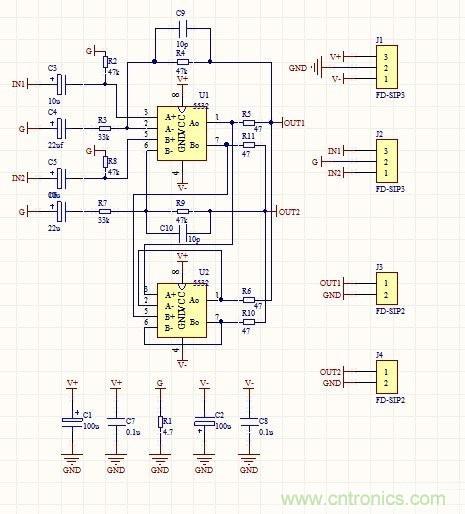

先呈現大家該耳放的原理圖及PCB設計圖：

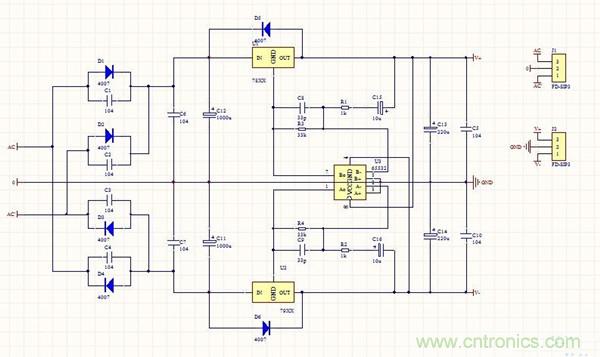

電源的原理圖設計：

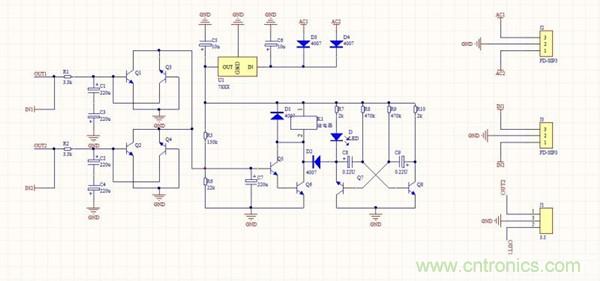

保護電路的設計圖：

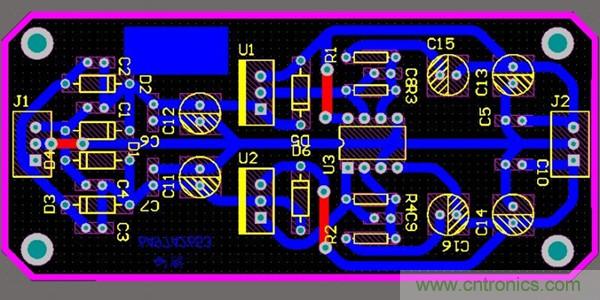

雙電源私服穩壓模塊，這個模塊還算順利，做好就能用了，只要畫好圖，一般沒問題。我沒用示波器測，不過完整測試看來，還算順利。
下面來看高仿47耳放DIY。

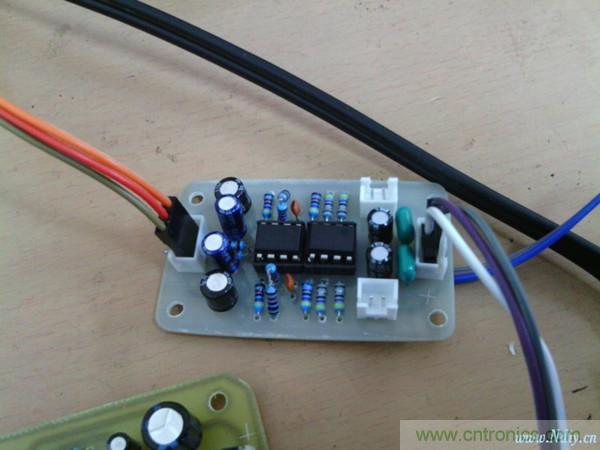

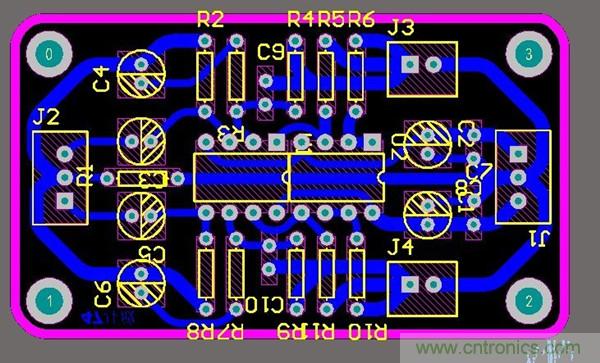

47耳放模塊，兩個ne5532，雖然不能說是最好的耳放電路，但可以說夠經典了。由于是高仿，采納的別人的資料，詳細還是看原版吧，我也是啃了兩個晚上人家的資料了，也不知道原創是誰？不過，對電路的分析，不得不點贊??！

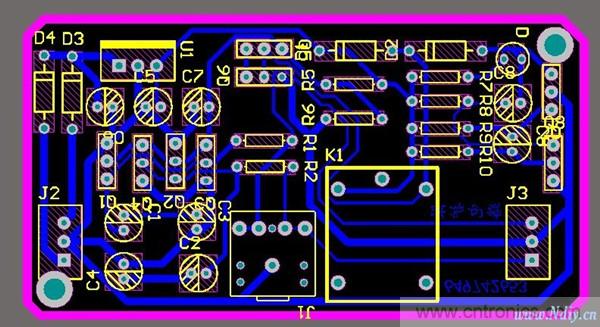

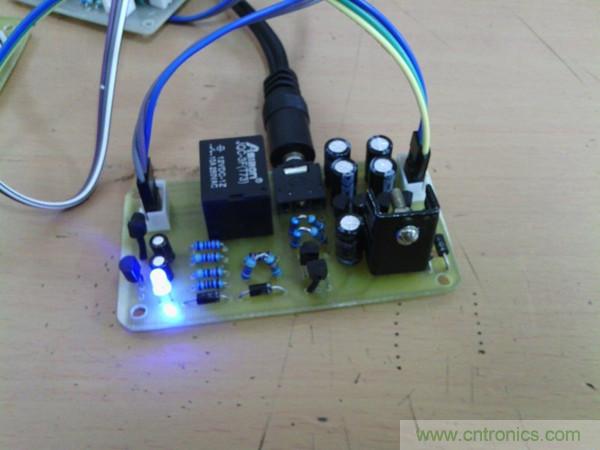

這是保護電路模塊：主要有三個功能、開機延時、關機瞬斷、中點檢測。這個東西算是麻煩死我了 由于以前也沒怎么做過保護電路 加上我最近兩天，頭疼難受這東西就是找不到毛病了，結果今天舒服點，看了看原理圖跟pcb，我滴個神，原理圖搞錯了。直接崩潰??！后來經過改正 終于可以正常工作了。電阻沒有這么合適的。只能串上兩個了、、還有，刻完板子才發現用錯了三極管的封裝。只能用熱縮管包住了忘后人引以為戒，不要像我這么馬虎??！

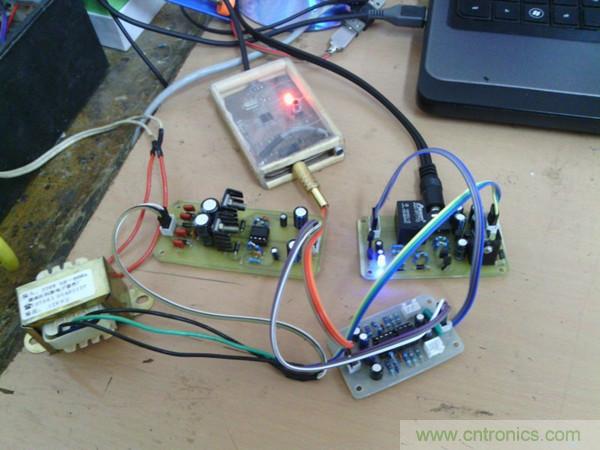

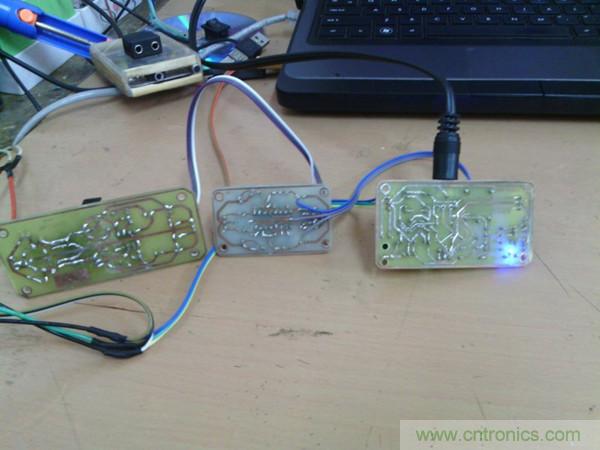

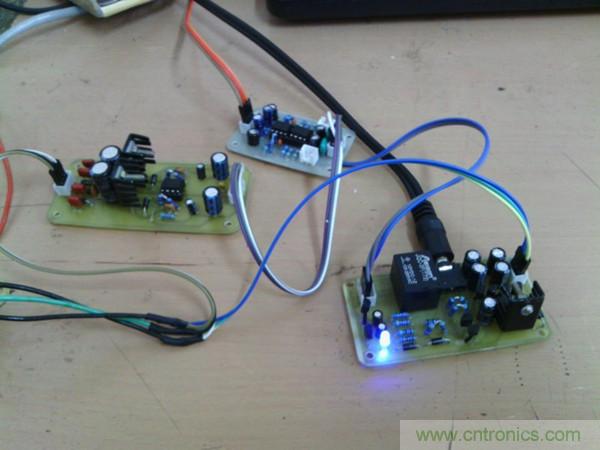

全家福！這兩天，打印機不太好用，印的板子也有點受影響！大神勿噴啊。
來，再用上我以前做的usb聲卡，算是齊了,就是網速不怎么給力了又，聽無損有點卡啊。
看到上面的耳放DIY有什么感觸沒？
