【導讀】太陽能模擬器模擬不同環境條件下的電流-電壓曲線。這是在不使用實際光伏 (PV) 面板或外部設置進行數據監控和數據采集的情況下完成的 。
太陽能模擬器模擬不同環境條件下的電流-電壓曲線。這是在不使用實際光伏 (PV) 面板或外部設置進行數據監控和數據采集的情況下完成的 。
用戶可以輸入所需的規格來模擬太陽能電池板的特性并使用實際的電力輸出。這使得能夠模擬多種環境條件，包括部分陰影條件。當無法使用實際光伏板時，這些模擬器還可作為研發 (R&D) 活動的重要工具。繼續閱讀以了解有關太陽能模擬器是什么及其工作原理的更多信息。
太陽能模擬器概述
不同形式的能源需求不斷增長，特別是風能、太陽能和地熱能等可再生能源。自 1860 年以來，太陽能的利用一直是一個活躍的研究課題。由于分布式發電和智能電網的重要性日益增加，太陽能系統越來越受到關注。一些研究和開發工作都是基于光伏能源的高效利用。太陽能電池陣列產生具有隨溫度和輻照度變化的非線性特性的直流輸出。為了高效設計太陽能系統，模仿實際光伏特性的太陽能模擬器至關重要。
即使在太陽能光伏系統安裝并投入使用后，仍需要調查和解決幾個持續存在的問題，例如光伏系統的可靠性、發電分析以及部分遮蔽導致的電網效率[2]。為了克服這些問題，驗證需要可重復、可擴展且穩定的光伏源。這凸顯了實施光伏仿真器的必要性，該仿真器可以模擬功能性光伏模塊在各種氣候條件下的電流-電壓 (IV) 輸出特性。
由于光伏系統技術的不斷發展和價格的降低，太陽能已經占據了很大一部分市場。太陽能模擬器是一種有用的工具，可以在光伏電池板位置固定的情況下估算由于白天而造成的功率損失?？梢允褂枚喾N方法來實現太陽能光伏仿真器，包括各種電源轉換器拓撲，例如 DC-DC 降壓轉換器和 DC-DC 升壓轉換器。其他方法基于修改可編程直流電源，使直流電源的內阻隨輸出電流呈指數變化。
太陽能模擬器的設計與工作
在過去的幾十年里，人們對太陽能光伏模擬器的各種方法進行了廣泛的研究。這包括三十多年來與光伏電池、模塊和陣列仿真器相關的研究[4]。個光伏仿真器原型是基于模擬電路開發的。在接下來的幾年里，許多研究都圍繞著與電場相關的技術，但對太陽能光伏模擬器的預計研究也不斷發展。通常，太陽能光伏仿真器包括三個部分，即光伏模型、控制策略和功率級，如圖1所示。

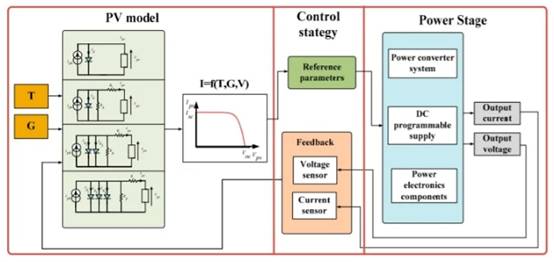

圖 1. 太陽能光伏模擬器的組件 [4]
這些太陽能光伏模擬器根據其功率范圍和光伏模型表示進行分類。同樣明顯的是，光伏電池及其建模是任何光伏仿真結構的關鍵方面。無論模型多么復雜，目標都是從光伏模擬器中獲取所有操作條件下的數據，該模擬器本質上非常接近地模擬真實太陽能電池的行為。
多年來，建模已從基本的 ISDM 模型發展到基于電阻和兩個或三個二極管的模型。一般來說，隨著模型復雜性的增加，需要更多的參數來模擬必要的系統行為，因此需要更長的計算時間和復雜的算法來生成所需的輸出。
同樣，我們也研究了幾種控制策略，從采用比例積分 (PI) 調節器和功率轉換器動態特性來確定工作點的直接參考方法開始。盡管這種常用方法很簡單，但外部因素的大小不正確會導致仿真器輸出出現顯著振蕩。為了克服這個問題，選擇了固定步長占空比方法。
此外，還探索了混合控制模式以增強太陽能光伏模擬器的動態性能。這減少了振蕩并提高了性能，但會增加與控制算法相關的費用和復雜性。其他方法包括電阻比較法、基于模擬的方法和基于曲線擬合的方法。另一方面，功率級可以與開關或線性組件連接。然而，一般來說，在選擇太陽能光伏仿真器設計時，總是需要在速度、效率、穩健性和復雜性之間進行折衷。
