如何快速設計脈搏血氧儀？

發布時間：2020-09-10 責任編輯：wenwei

【導讀】脈搏血氧儀（如圖1所示）通過測量手指氧合血和去氧血對紅外和紅色光吸收的變化，無創地監測心率和血氧飽和度。正常情況下，健康人的血氧飽和度在95%到100%范圍內。使用像圖1所示的血氧儀測量血氧飽和度有助于監測我們的健康狀況，而這正變得越來越流行。

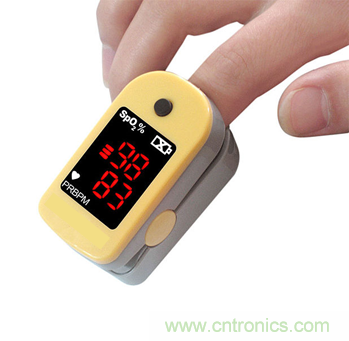

圖1 指夾式脈搏血氧儀

TI提供了基于MSP430FR235x單片機及其內部集成的4x智能模擬組合（SAC）實現的單芯片脈博血氧儀系統解決方案。智能模擬組合（SAC）是TI MSP430FR235x特有的外設，可由用戶軟件配置成不同應用模式，用于輸入或輸出路徑的模擬信號調理。具體的應用模式如圖2所示：

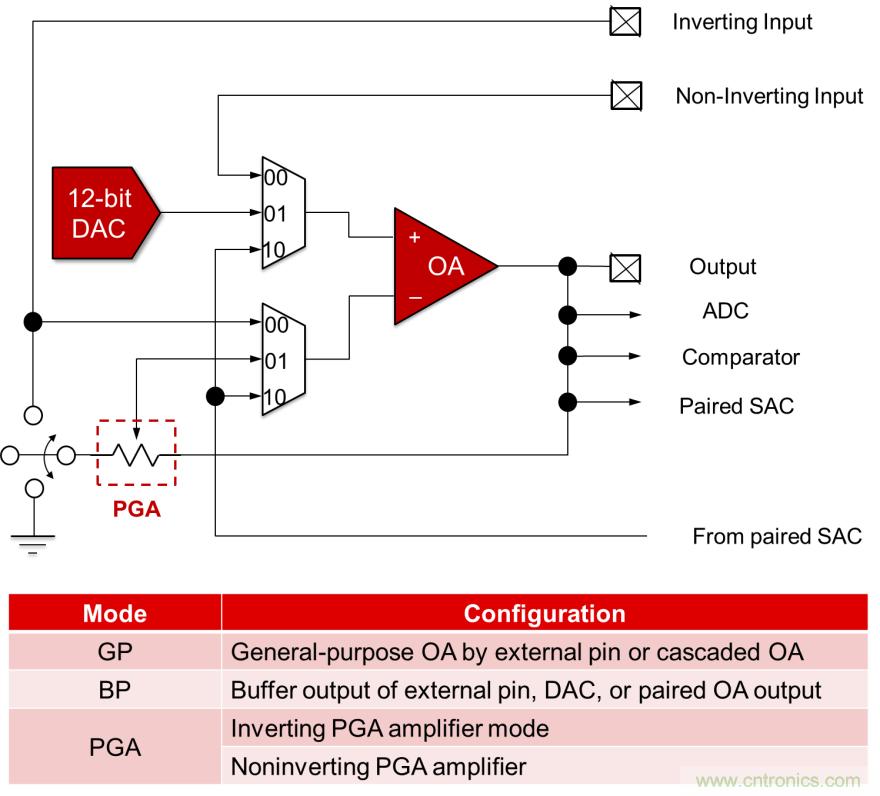

圖 2 智能模擬組合（SAC）框圖和模式

系統框圖如圖3所示：

圖3 脈搏血氧儀系統框圖示例

MSP430FR2355單片機作為方案的主控MCU，可為脈搏血氧儀系統提供以下功能和特性：

1、 MSP430FR2355單芯片方案，有效省去外部運放和DAC，降低系統復雜度和成本。

2、 MSP430FR2355片上集成4個智能模擬組合（SAC），每一個SAC可被配置成運算放大器（OPA），可編程增益放大器（PGA），或者12位DAC。

上述脈搏血氧儀方案中：

a) 2個SAC配置成兩路12位分辨率的電流DAC，實現IR/RED發光管的可調恒流驅動；

b) 1個SAC配置成只有50pA偏置電流的跨阻放大器（TIA），實現Photodiode電流轉電壓；

c) 1個SAC配置成32倍增益的可編程增益放大器（PGA），配合DAC實現信號的直流補償和交流成分放大；

3、片上集成12位ADC和1.5/2.0/2.5V可調參考電壓源。ADC通道與SAC輸出內部連接，有效降低了PCB布線復雜度和噪聲干擾；

4、 I2C和SPI接口可以滿足單片機與方向傳感器、LCD/OLED屏的通訊要求；

5、片上集成的定時器模塊可以輸出多路PWM信號以驅動蜂鳴器、LCD背光電荷泵等裝置；

6、低至42nA的超低待機電流，和待機模式下的GPIO喚醒功能，可以為電池供電的血氧儀系統提供更長待機時間和快速按鍵喚醒。

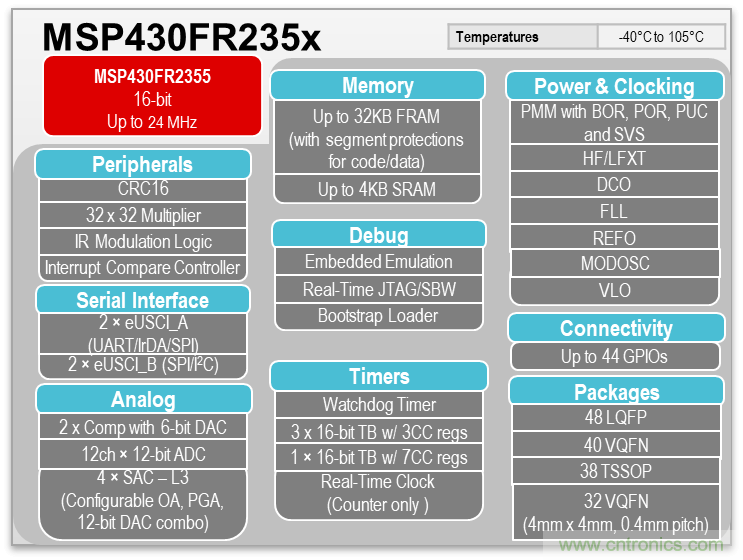

MSP430FR235x系列單片機是TI推出的超低功耗、低成本，具有豐富模擬信號鏈資源的16位RISC MCU，其低功耗的優點和VQFN32(4*4mm)的封裝極適合應用于便攜設備。圖4展示了MSP430FR235x豐富的片上模擬和數字資源。
