電源濾波器常見錯誤安裝方式
發布時間:2019-10-09 責任編輯:xueqi
【導讀】在很多測試中,我們通過更改濾波器的安裝方式就能使設備順利通過測試。下面是一些常見的濾波器錯誤安裝方式對濾波器性能影響的實例。
在實驗測試過程中,我們常遇到這樣的情況:雖然設計工程師在設備電源線上接了電源濾波器,但是該設備還是不能通過"傳導騷擾電壓發射"測試,工程師懷疑濾波器的濾波效果不好,不斷更換濾波器,仍不能得到理想的效果。
分析設備超標的原因,不外乎以下兩個方面:
1、設備產生的騷擾太強
2、設備的濾波不足
對于第一種情況,我們可以通過在騷擾源處采取措施,降低騷擾的強度,或者增加電源濾波器的階數,提高濾波器對騷擾的抑制能力來解決。對于第二種情況,除了濾波器自身性能不好以外,濾波器的安裝方式對它的性能影響也很大。這一點往往是被設計工程師忽視的。
在很多測試中,我們通過更改濾波器的安裝方式就能使設備順利通過測試。下面是一些常見的濾波器錯誤安裝方式對濾波器性能影響的實例。
輸入線太長

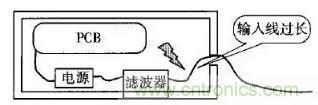

許多設備的電源線進入機箱后,經過很長的導線才接到濾波器的輸入端。例如,電源線從機箱后面板輸入,走行到前面板的電源開關,又回到后面板接到濾波器?;蛘邽V波器的安裝位置距離電源線入口較遠,造成引線太長(如圖1所示)。
由于電源入口到濾波器輸入端的引線過長,設備產生的電磁騷擾通過電容性或電感性耦合,重新耦合到電源線上,而且騷擾信號的頻率越高,耦合越強,造成實驗失敗。
圖1
平行走線
有的工程師為了使機箱內部的走線美觀,常常把線纜捆扎在一起,這對電源線是不允許的。如果把電源濾波器的輸入輸出線平行走線或捆扎在一起,由于平行傳輸線之間存在分布電容,這種走線方式相當于在濾波器的輸入輸出線之間并聯了一個電容,為騷擾信號提供了一條繞過濾波器的路徑,導致濾波器的性能大幅下降,頻率很高時甚至失效(如圖2所示)。
等效電容的大小與導線距離成反比,與平行走線的長度成正比。等效電容越大,對濾波器性能的影響越大。
圖2
接地和殼體
這種情況也比較普遍。許多工程師安裝濾波器時,濾波器的殼體和機箱之間搭接不良(有絕緣漆);同時,使用的接地線較長,這將導致濾波器的高頻特性變壞,降低濾波性能。
由于接地線較長,在高頻時導線的分布電感不能忽視。如果濾波器搭接良好,干擾信號可以通過殼體直接接地。如果濾波器的殼體和機箱之間搭接不良,相當于濾波器的殼體(地)與機箱之間存在一個分布電容,這將導致濾波器高頻時接地阻抗較大,尤其在分布電感和分布電容諧振的頻率附近,接地阻抗趨于無窮。
圖3

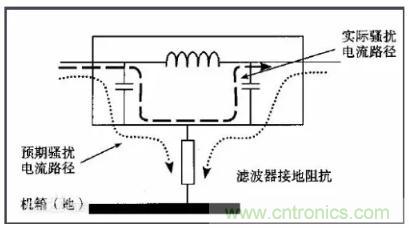

濾波器接地不良對濾波器性能的影響:由于濾波器接地不良,接地阻抗較大,有一部分騷擾信號能通過濾波器(如圖3所示)。為了解決搭接不良,應把機箱上的絕緣漆刮掉,保證濾波器殼體和機箱有良好的電氣連接。
在這種安裝方式下,濾波器的殼體和機殼接觸良好,可堵住電源線在機箱上的開口,提高機箱的屏蔽性能;另外,濾波器的輸入輸出線之間有機箱屏蔽相隔離,消除了輸入輸出線之間的騷擾耦合,保證濾波器的濾波性能。
