【導讀】功率變換器中的功率磁性元件的作用起到磁能的傳遞和儲能作用，是必不可少的元件。特點是體積大、重量大、損耗大、對電路性能影響大。并且具有一定的挑戰性，就是對變換器功率密度影響很大，成為發展瓶頸。
功率變換器中的功率磁性元件的作用起到磁能的傳遞和儲能作用，是必不可少的元件。特點是體積大、重量大、損耗大、對電路性能影響大。并且具有一定的挑戰性，就是對變換器功率密度影響很大，成為發展瓶頸。

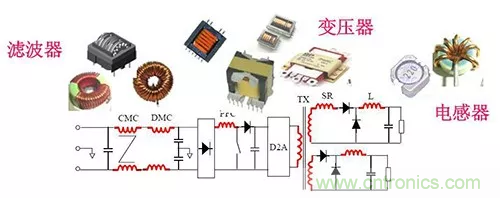

功率變換器中的功率磁性元件
作用：起到磁能的傳遞和儲能作用，是必不可少的元件。
特點：體積大、重量大、損耗大、對電路性能影響大。
挑戰：對變換器功率密度影響很大，成為發展瓶頸。
功率變換器技術與磁性元件
拓撲：正激、反激、推挽、全橋移相、LLC等，磁集成，磁耦合；
控制：控制芯片+控制電路，變壓器環節+濾波器環節；
封裝：PCB繞組、繞組+同步MOS、超薄磁元件；
元件：有源器件、電容、磁性元件（設計+定制）；
仿真：電路模型、器件模型（IC、MOS、Diode、Cap、磁性元件）；
電磁兼容：布板、EMI濾波器、分布參數、近場耦合；
制造：自動化，磁性元件（人工制作）；
品質：磁性元件測試，失效分析。

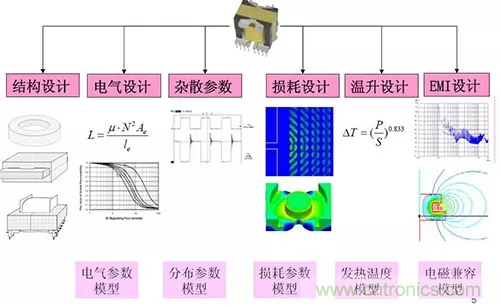

磁性元件的模型
變壓器模型

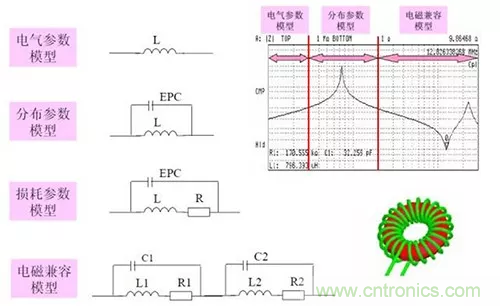

電感器模型

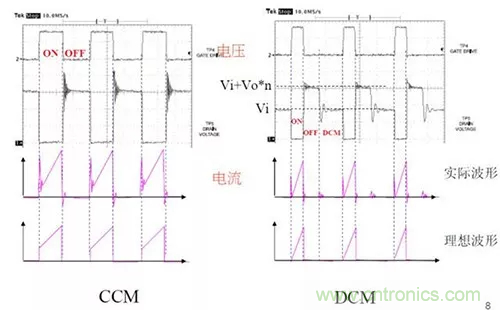

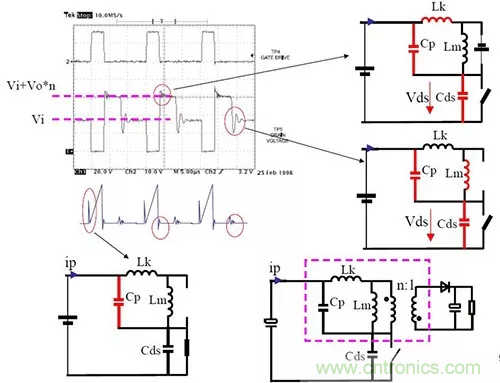

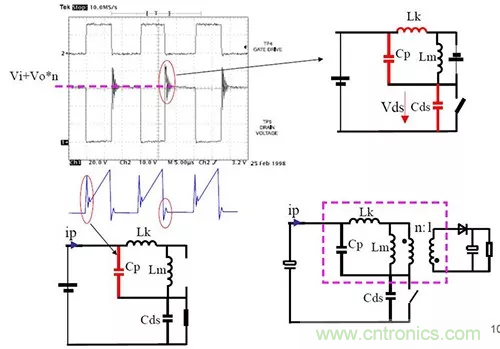

反激變換器實際工作波形
DCM下波形與變壓器參數
CCM下波形與變壓器參數

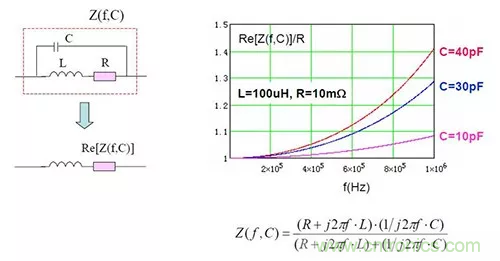

電感分布電容EPC對損耗的影響

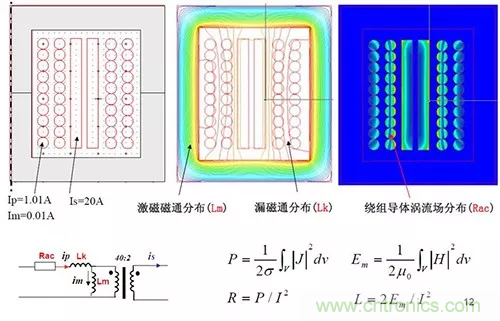

變壓器中的磁場/渦流場分布特性

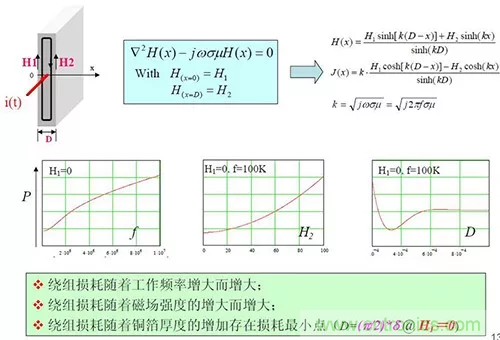

銅箔導體的渦流損耗特性
降低變壓器的繞組損耗--基本結構考慮

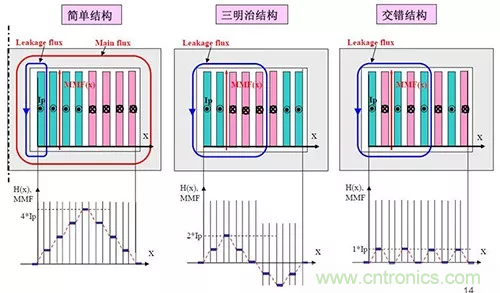

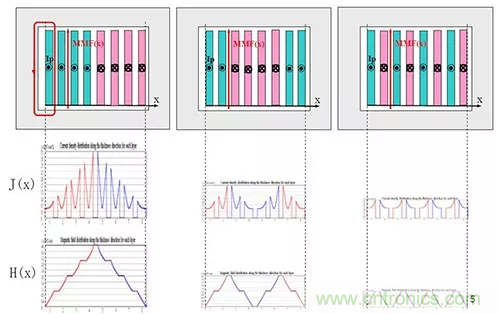

不同繞組結構的磁場和電流密度分布
繞組的分布電容EPC

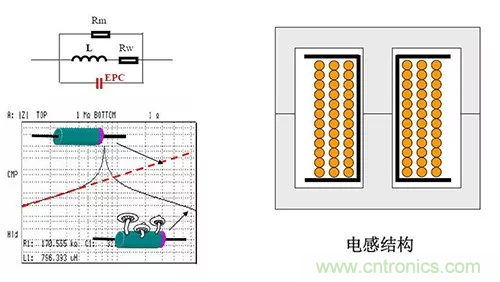

電感繞組分布電容的形成機理

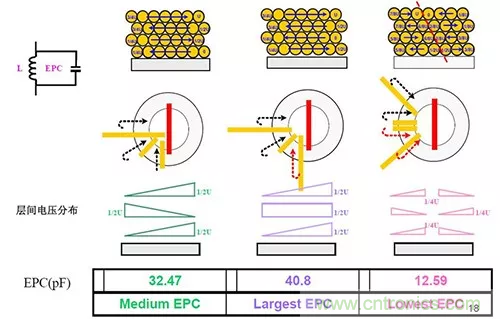

電感繞組不同繞法對分布電容的影響

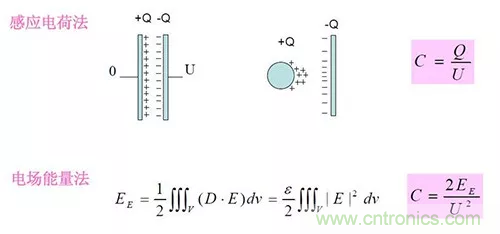

分布電容計算的基本方法

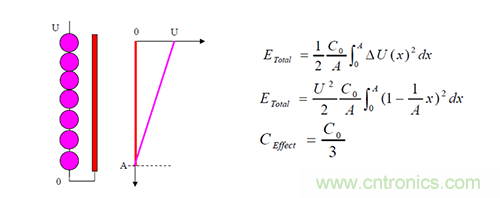

線圈分布電容的近似理論計算

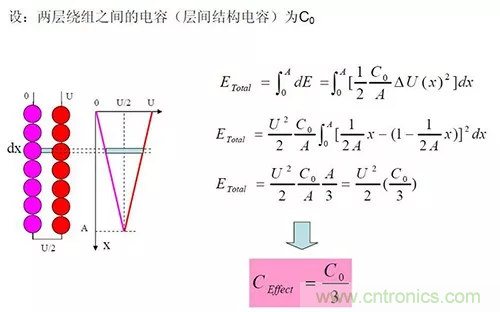

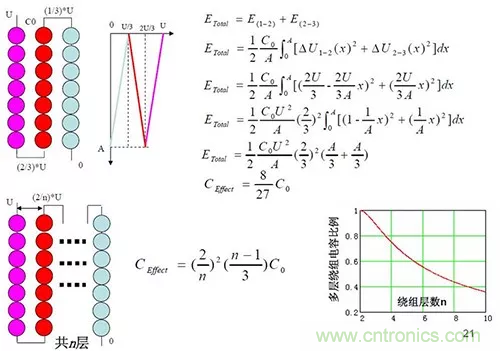

多層線圈的分布電容
帶屏蔽層的繞組分布電容

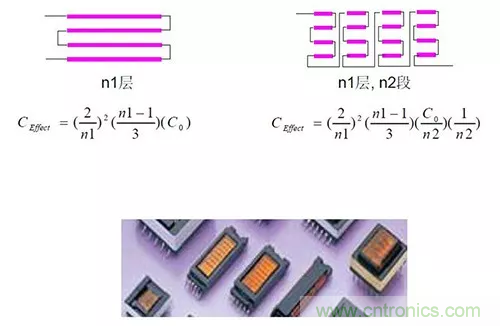

分段繞組的分布電容特性

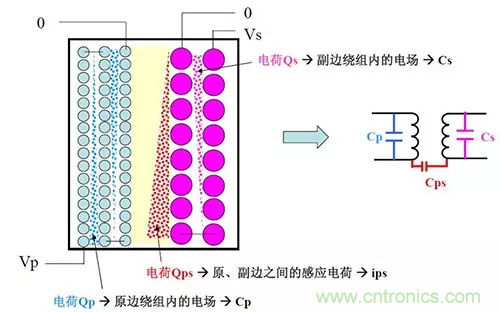

變壓器內部的電荷分布情況與分布電容

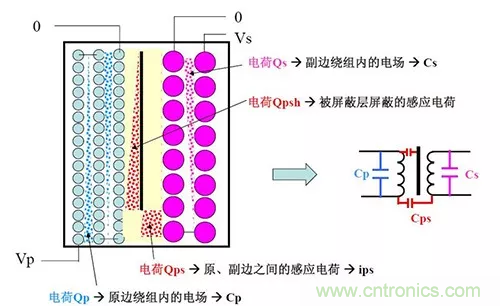

有屏蔽層變壓器內部的電荷分布情況

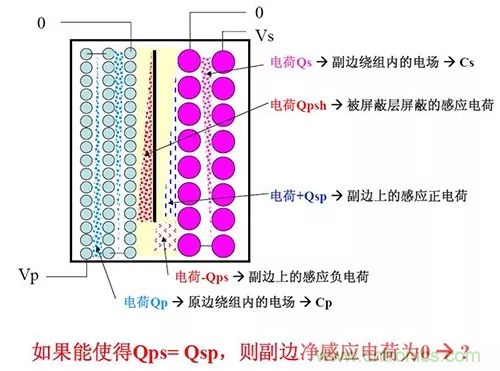

變壓器副邊電荷的抵消設計
結論
磁性元件技術對功率變換器是十分重要的；磁性元件的分布參數對電路性能（效率，功率密度和可靠性）具有重要的影響；從磁性元件內部的磁場、電場和渦流場層次，可以更深入完整地理解磁性元件的各項參數。
