【導讀】你知道漏電開關LN到底代表著什么嗎？漏電開關的進線端和出線端的接線端子上的漏電保護開關的殼體上都標注有字母L和N，字母L代表的是火線，字母N代表的是零線；漏電保護開關接線一定要按照上面的標識來接線，下面就來給大家分析漏電保護開關上面的標注問題以及對應的接線方法。
第一我們來看1P+N的漏電保護開關的標注和接線方法：
1P+N的漏電保護開關的接線端子旁邊的殼體上面都有標識，有的只是標識標識其中的一個接線端子是N，另一個接線端子沒有標識的就是L；有的是兩個接線端子都有標識，一個標識N，另一個標識L；

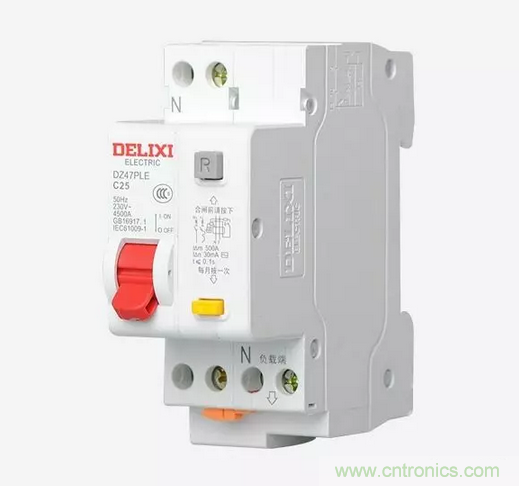

我們就以上面圖片的這個1P+N的漏電保護開關為例，這個漏電保護開關的進線端和出線端都是只標識出了右邊的那個接線端子為N，左邊的那個接線端子都沒有標識，那么就是L；
上面圖片的這種1P+N的漏電保護開關的接線方法就是：進線端的電源進線中的火線接在左側，即沒有標識的那個接線端子上，進線端的電源進線中的零線接在右側，即標識N的那個接線端子上；出線端的負載側電線中的火線接在左側，即沒有標識的那個接線端子上，出線端的負載側中的零線接在右側，即標識N的那個接線端子上。
第二我們來看2P的漏電保護開關的標注和接線方法：
2P的漏電保護開關有兩種，一種是漏電保護開關上沒有標識，另一種是漏電保護開關上有標識，沒有標識的2P的漏電保護開關的接線是沒有要求的，左零右火或者是左火右零都是可以的；
有標識的2P的漏電保護開關上也是標注有L和N，或者是只標識有N，代表的意思跟1P+N的漏電開關是一樣的，L代表接火線N代表接零線；

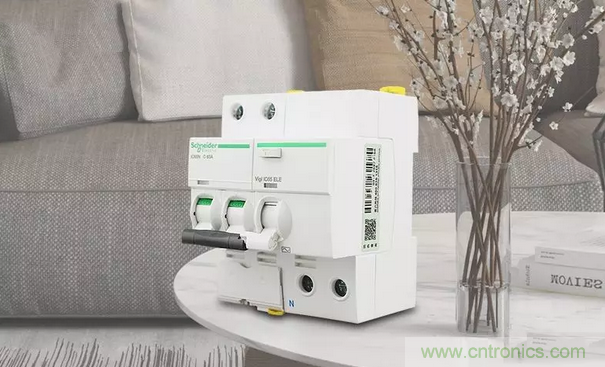

我們以上面圖片的這種2P的漏電保護開關為例給大家介紹它的接線方法：進線端的電源進線中的火線接在右側，即沒有標識的那個接線端子上，進線端的電源進線中的零線接在左側，即標識N的那個接線端子上；出線端的負載側電線中的火線接在右側，即沒有標識的那個接線端子上，出線端的負載側中的零線接在左側，即標識N的那個接線端子上。
第三我們來看3P的漏電保護開關的標注和接線方法：
3P的漏電保護開關按照有沒有標識來分，大致也有兩種，一種是漏電保護開關上標識L1L2L3和N，另一種是漏電保護開關上只是標識出N，其中的L1L2L3代表的是火線的三相，N代表的是零線；
我們以上面圖片中的這種3P的漏電保護開關為例，介紹一下它的接線方法：進線端的電源進線中的火線三相接在左側的三個接線端子上，即沒有標識的那三個接線端子上，進線端的電源進線中的零線接在右側，即標識N的那個接線端子上；出線端的負載側電線中的火線接在左側，即沒有標識的那三個接線端子上，出線端的負載側中的零線接在右側，即標識N的那個接線端子上。
