【導讀】近期,小米移動電源新品頻發,均是雙向快充產品,除了小米10000mAh高配版,小米旗下的生態鏈公司紫米科技還帶來一款5000mAh新品,填補了該市場空白。跟著小編一起來看看,與其他同類產品相比這款移動電源有什么特別之處。
這兩款產品均采用聚合物電芯,并且支持當下熱門的QC2.0快充,但外觀上略有不同:小米10000mAh高配版采用鋁合金外殼,支持Type-C接口;紫米5000mAh為塑料浮點外殼,采用MicroUSB接口。
這款新品移動電源已登陸京東眾籌,帶彩虹電池套裝價為59元,帶MFi線套裝價位79元。
目前已經眾籌成功的小伙伴開始陸續收到發貨,充電頭網也收到了眾籌產品并分享了開箱和拆解。
一、紫米5000mAh雙向快充移動電源開箱

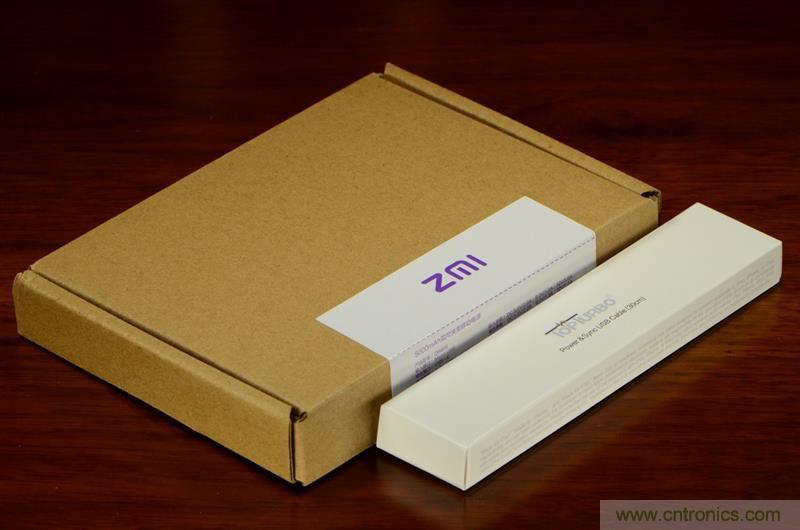

以上是本次眾籌的回報物,包含一個紫米5000mAh的雙向快充移動電源和一根MicroUSB、Lightning雙接口的充電、數據兩用線。

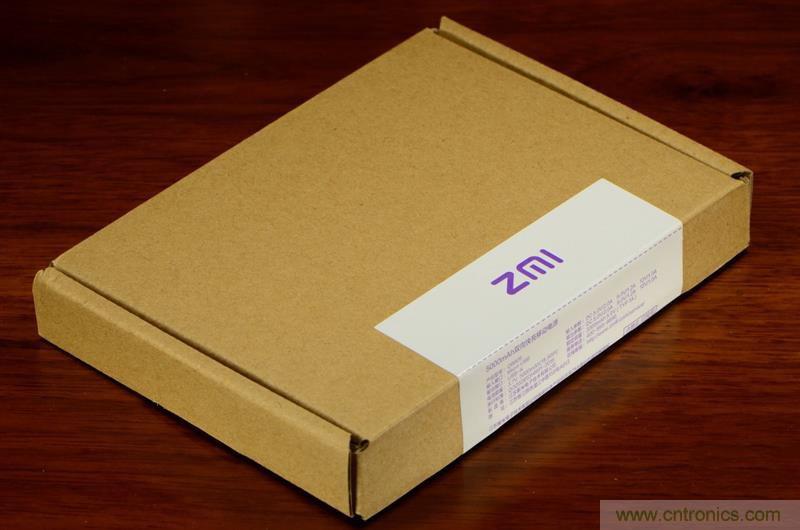

紫米統一的飛機盒包裝,最外面是環保的瓦楞紙包裝,方便快遞運輸。

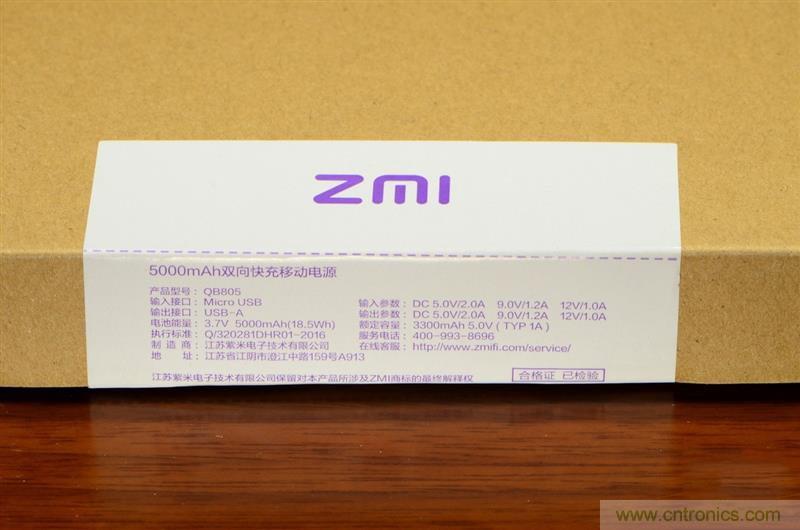

通過看標簽,移動電源的參數已經盡收眼底。產品型號:QB805,輸入接口:MicroUSB,輸出接口:USB-A,電池能量:3.7V 5000mAh(18.5Wh),輸入?yún)?shù):DC 5.0V/2.0A、9V/1.2A、12V/1.0A,輸出參數:DC 5.0V/2.0A、9V/1.2A、12V/1.0A,額定容量:3300mAh5V(1A下典型值)

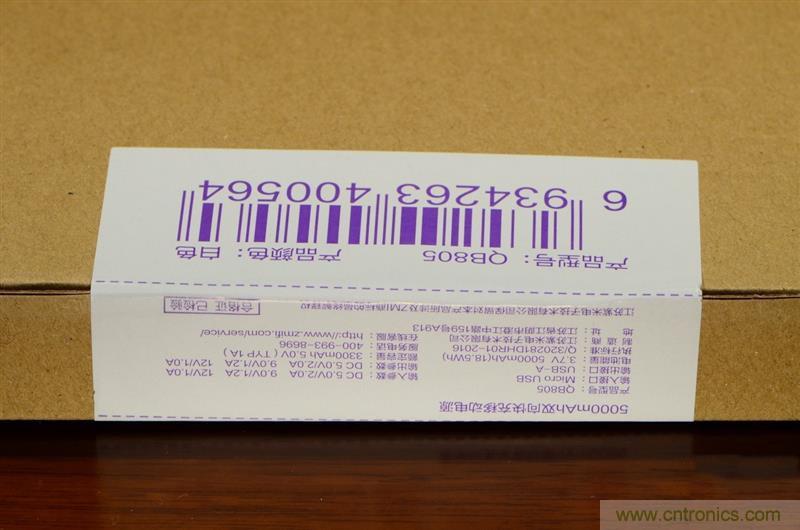

標簽背面是產品條碼。

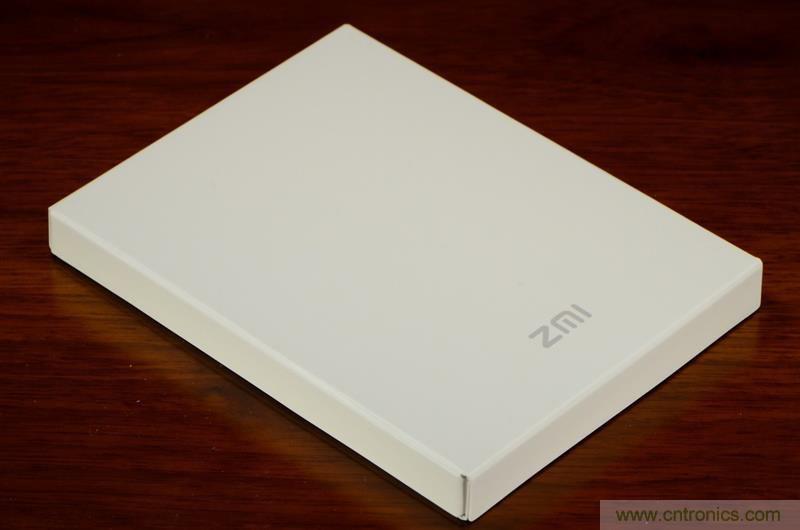

撕開標簽,打開第一層的瓦楞紙包裝,露出了第二個包裝,這個包裝是紫米/小米系的典型風格,正面有紫米的Logo。

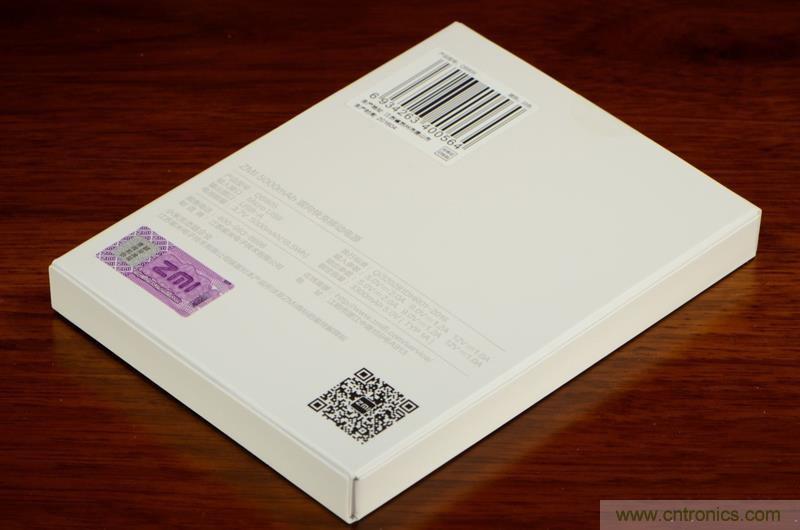

背面有產品條碼、防偽查詢標簽,產品參數和生產廠家信息。

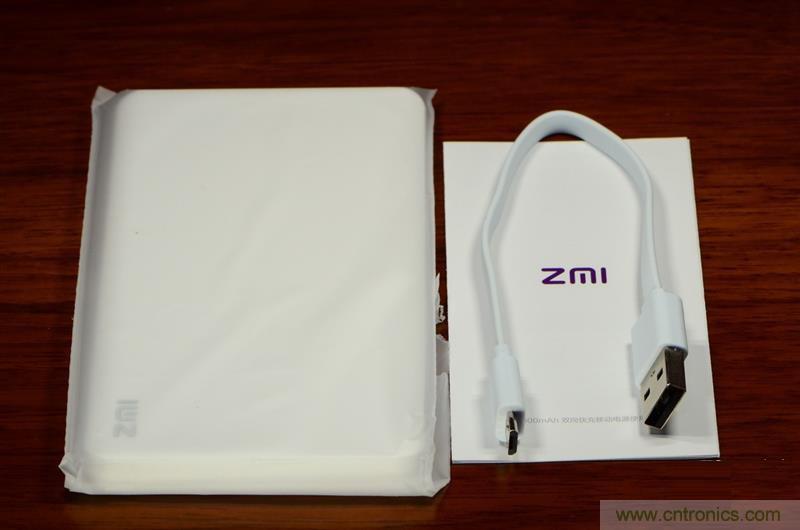

這是包裝內的所有內容物,移動電源一個、數據線一條、說明書一本。

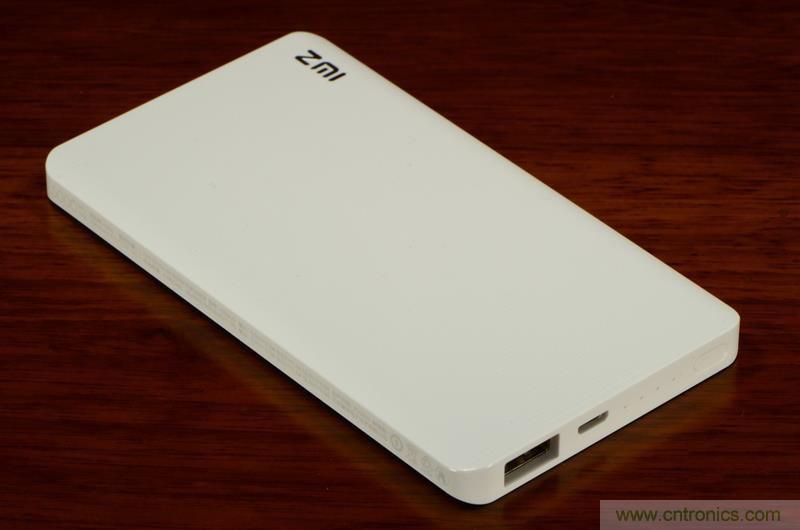

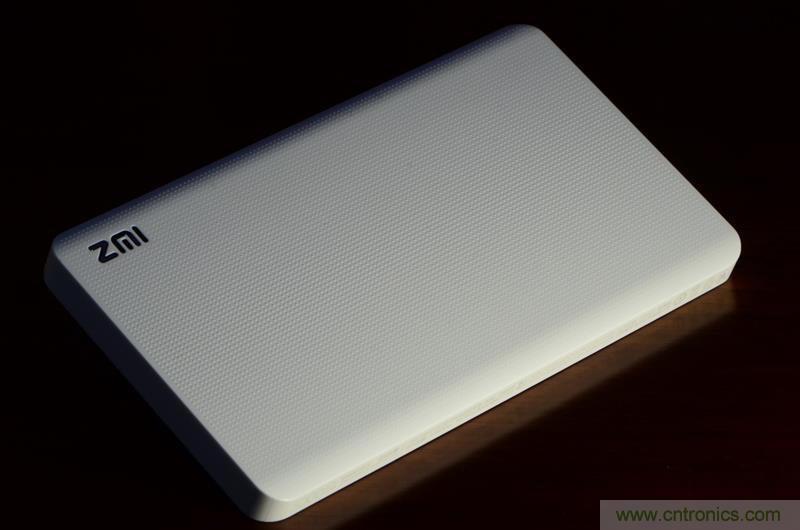

塑料外殼,和小米20000mAh的工藝很接近,表面有防滑的小顆粒。
長邊的厚度在邊緣變窄,給人留下了這個移動電源很薄的感覺,這種收邊的設計已經廣泛的應用于手機的設計當中。

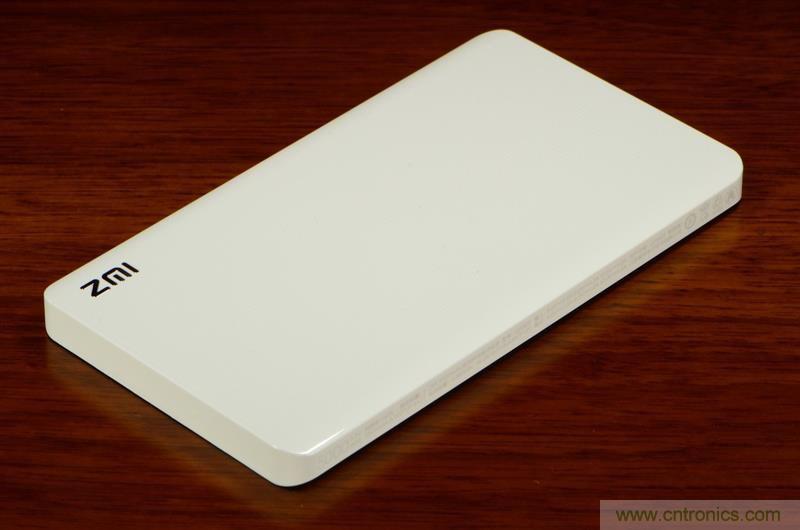

背面很清爽,沒有任何文字和標識。
小凸點工藝,防滑,手感很好。

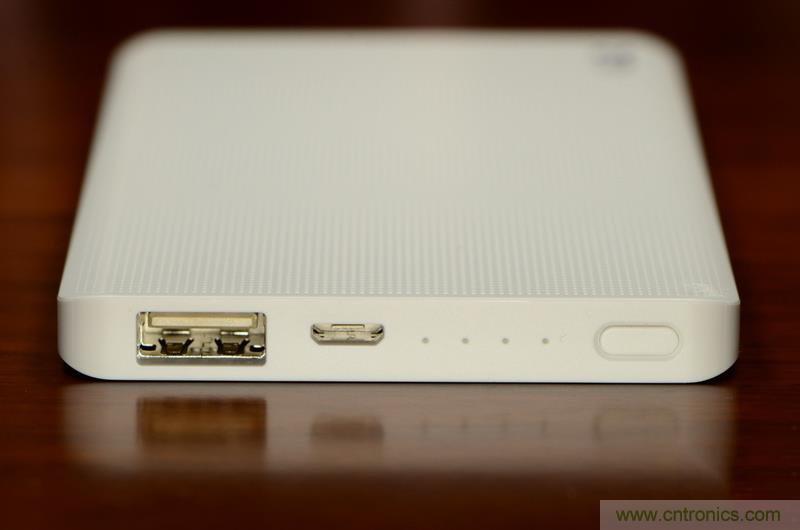

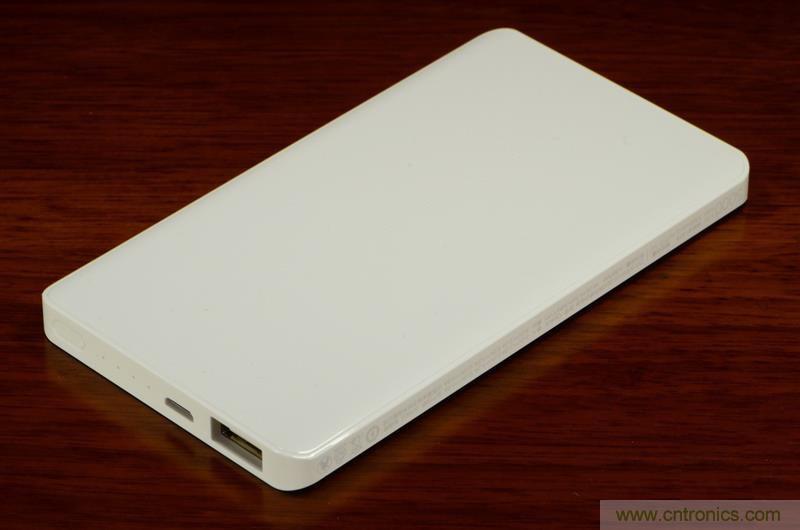

左邊第一個接口是USB-A輸出接口,第二個接口是MicroUSB接口,MicroUSB右側有四個電量指示燈,指示燈右側是一個開關。

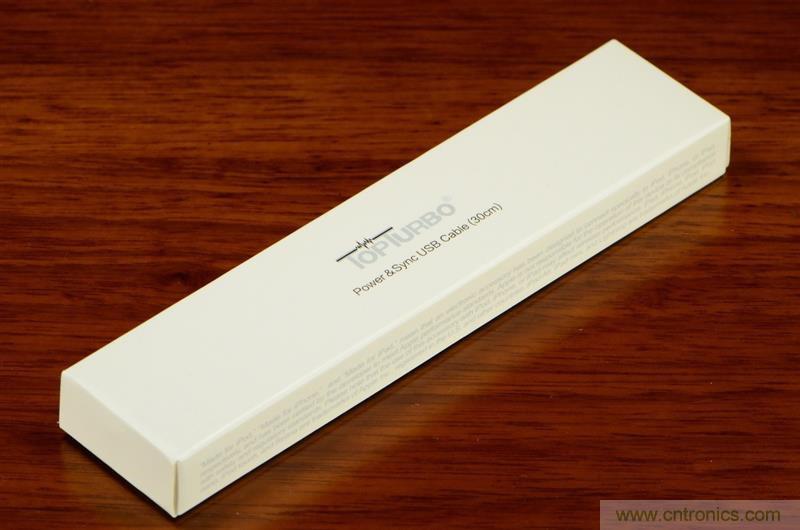

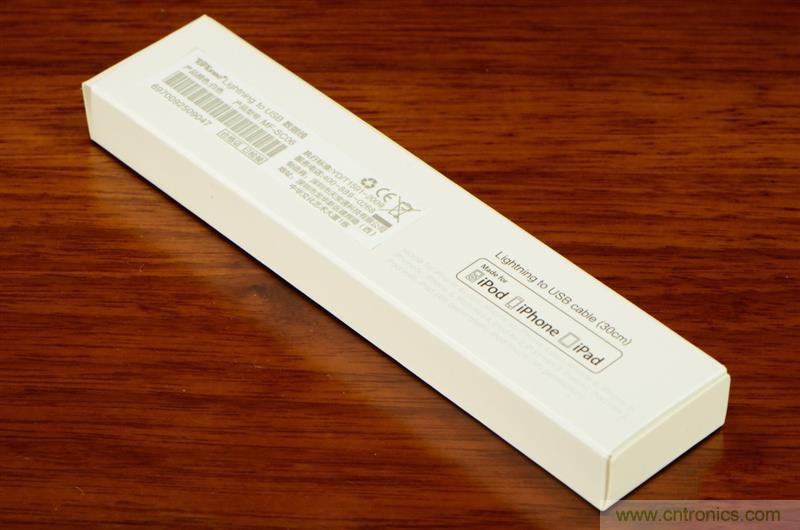

這是套裝里面的MicroUSB和Lightning雙接口的數據線,品牌并不是紫米的,而是TOPTURBO。
長度為30厘米,兼容iPod、iPhone、iPad。

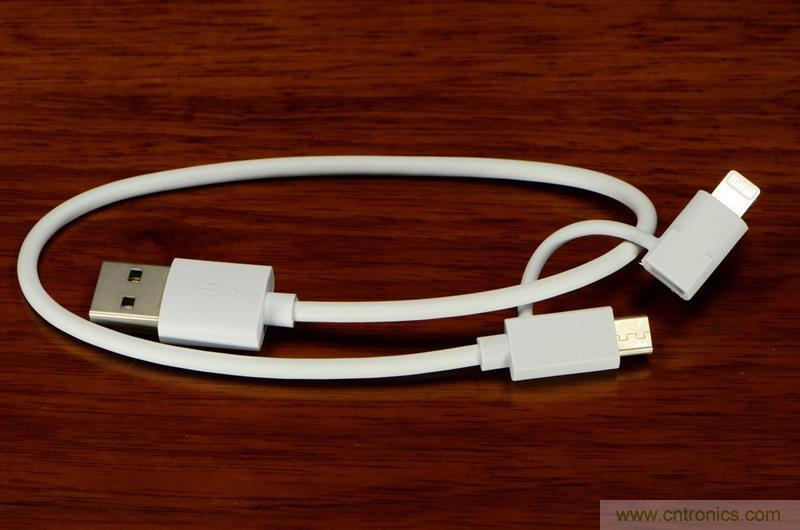

這就是MicroUSB和Lightning雙接口的數據線,做工不錯。
二、紫米 5000mAh雙向快充移動電源拆解
ATL的鋰聚合物電池,電壓為3.7V,并不是高電壓平臺的電池,最小容量/能量為4880mAh/18.1Wh,典型容量/能量為5000mAh/18.5Wh。電池側面安放了負溫度系數的熱敏電阻(NTC)。

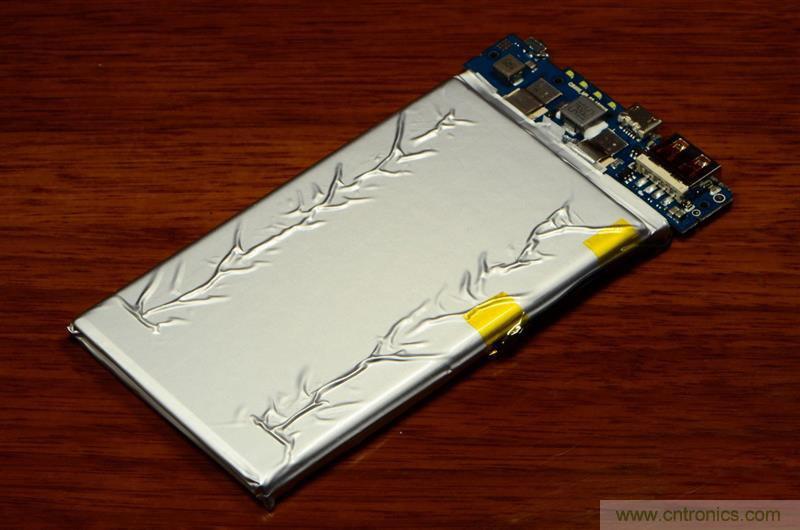

電芯背面已經被強力不干膠粘出了褶皺,萬幸的是并沒有漏氣。
電路板正面全貌,集成度很高。

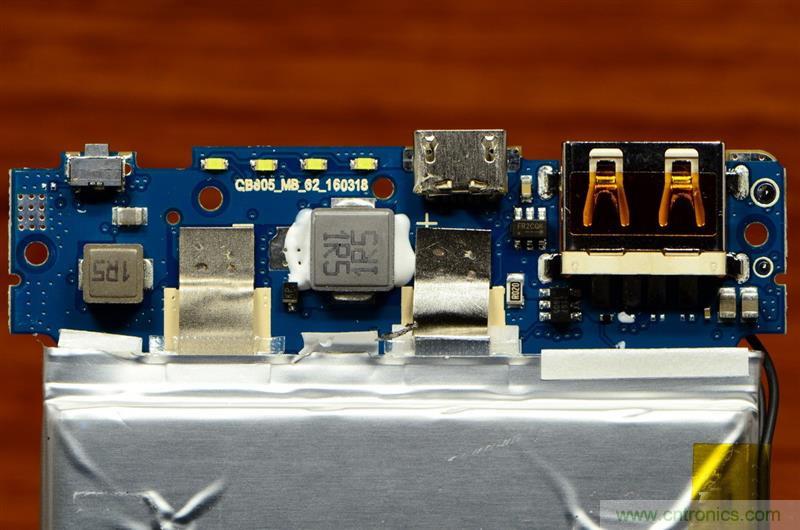

電路板背面的全貌,能看到兩個電感、四個LED指示燈、USB-A母座等元件。

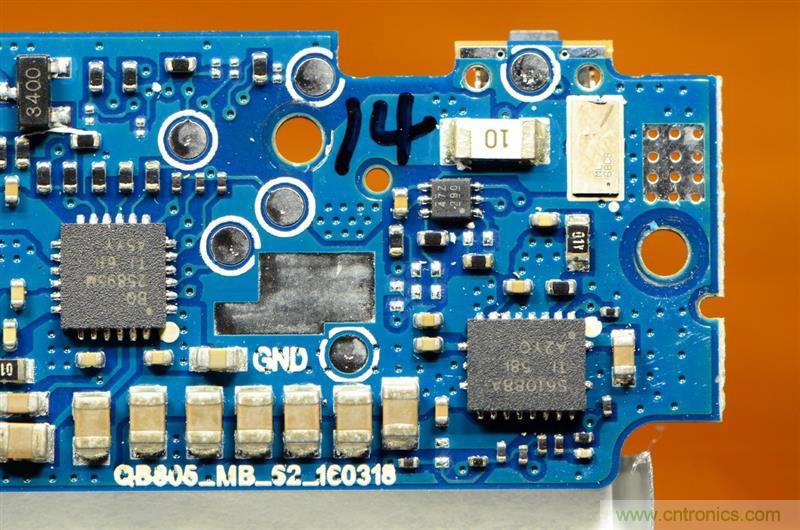

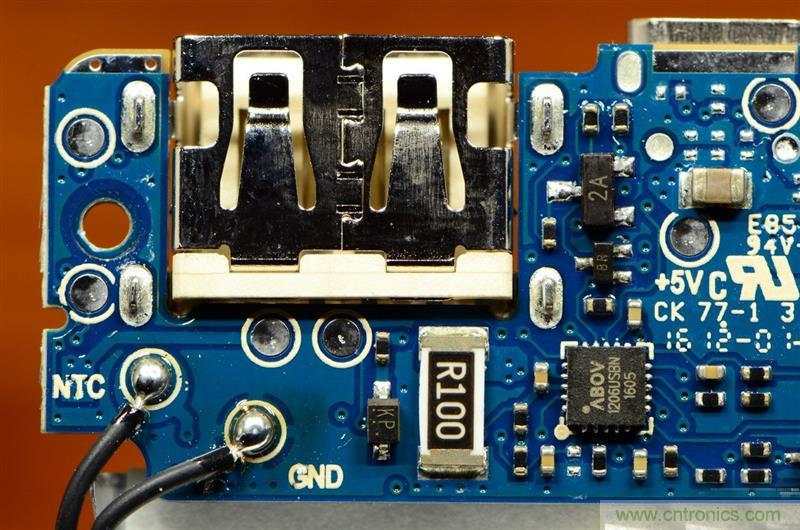

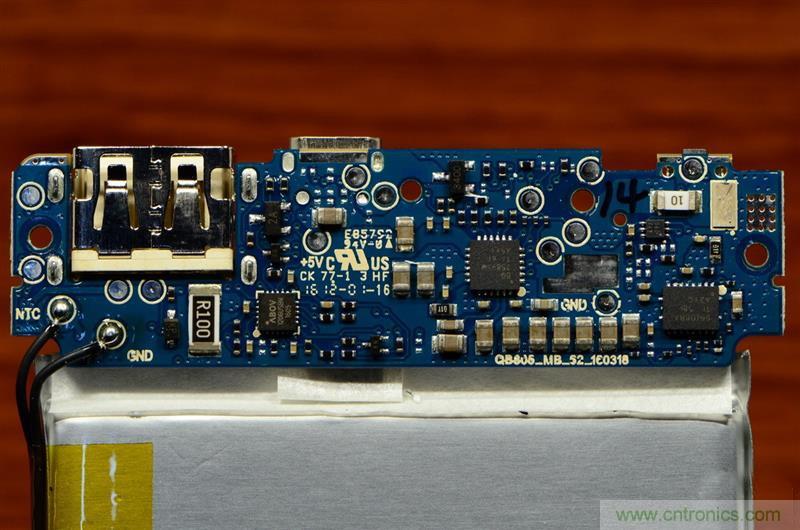

R100是一個100毫歐的檢流電阻,是輸出保護電路的一部分;R100右側是ABOV單片機,這個在紫米/小米移動電源中被廣泛應用;R100左側是接負溫度系數熱敏電阻的兩根線。

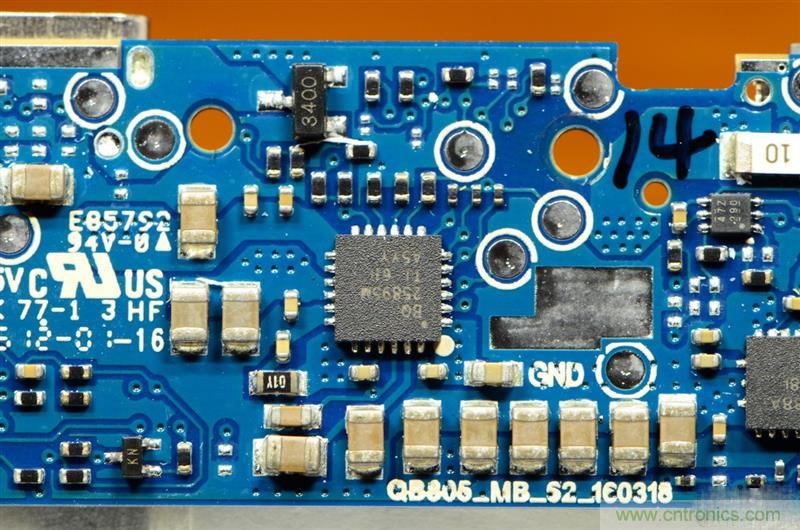

TI BQ25895,負責實現快速充電,內置了QC2.0握手協議,這個在小米20000mAh、小米10000mAh高配版、紫米10000mAh快充版中均出現過。
TI61088同步升壓芯片,5V/9V/12V的快充輸出都靠它;TI61088上方的一個6腳芯片是FP6601,負責QC2.0的識別和控制,值得一提的是該芯片支持BC1.2規范,支持蘋果和安卓的各種識別模式,自動兼容市面上大多數的5V充電設備。

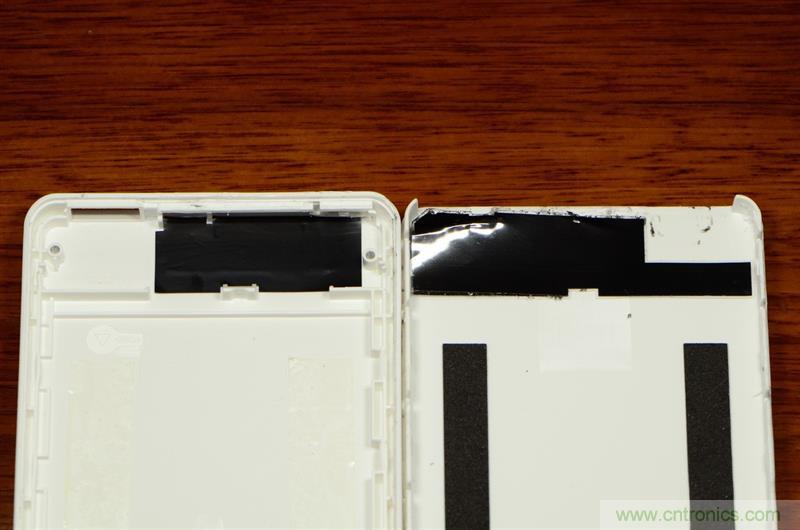

外殼靠近電路板的部分貼有石墨貼片輔助散熱,這個在紫米/小米的產品中是首次出現,說明紫米也更加重視散熱。
拆解總結:
紫米5000mAh雙向快充移動電源在電路上延續了小米10000mAh高配版的用料,常見的充電、放電、快充識別都是一樣的元器件,由此可見小米、紫米的供應鏈都是共用的,并且通過集體采購能拿到一個不錯的價格。
也許你會問,為什么不直接上QC3.0呢?這個也是有原因的,紫米在等一個更大的產品賣點,除了QC3.0還有華為FCP、MTK PEP等,畢竟快充識別芯片通過pinto pin(腳對腳)的替換,就能進行升級。
最終無論是59元,還是79元眾籌到套餐的小伙伴,能買到一款5000mAh雙向快充移動電源,也是個不錯的選擇。
