【導讀】主動均衡和被動均衡，是電動汽車BMS業界的爭論熱點之一。像極了華山劍派的氣宗和劍宗之爭，業內爭論的不亦樂乎，但業外卻看得不明所以。
均衡之于動力鋰電池組的重要性就不再贅述，沒有均衡的鋰電池組就像是得不到保養的發動機，沒有均衡功能的BMS只是一個數據采集器，很難稱得上是管理系統。主動均衡和被動均衡都是為了消除電池組的不一致性，但兩者的實現原理可謂是截然相反。因?yàn)橐灿腥税岩揽克惴ㄓ葿MS主動發起的均衡都定義為主動均衡，為避免歧義，這里把凡是使用電阻耗散能量的均衡都稱為被動均衡，凡是通過能量轉移實現的均衡都稱為主動均衡。
被動均衡先于主動均衡出現，因?yàn)殡娐泛唵?，成本低廉至今仍被廣泛使用。其原理是依照電池的電量和電壓呈正相關，根據單串電池電壓數據，將高電壓的電池能量通過電阻放電以與低電壓電池的電量保持相等狀態，也有以最高電壓為判據，比如三元鋰電最高4.2V，凡是超過4.2V就開始放電均衡。
因?yàn)锽MS概念和產品最早是由國外提出，國外半導體廠商最先設計出專用IC，開始只是檢測電壓和溫度，后來均衡的概念提出后，就采用了電阻放電的方法并將這個功能加入到IC中(因?yàn)檫@個放電控制的功能容易集成進芯片里)，現在廣泛應用的TIMAXIMLINER均有此類芯片在產，有的是將開關驅動做到芯片里，有的甚至試圖將開關也做進了芯片里。

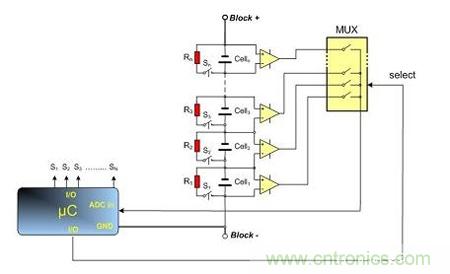

從被動均衡原理及示意圖中我們可以看出，如果電池組比作木桶，串接的電池就是組成木桶的板，電量低的電池是短板，電量高的就是長板，被動均衡做的工作就是“截長不補短”。電量高的電池中的能量變成熱耗散掉，電能使用效率低。不僅如此，因?yàn)閷㈦娔苻D(zhuǎn)變成熱量耗散，帶來了兩難的問題，這就是如果均衡電流大，熱量就多，最后如何散熱成為問題；如果均衡電流小，那么在大容量電池組中、電量差別大的情況下所起到的電量平衡作用效率很低，要達到平衡需要很長時間，在應用中有種隔靴搔癢的感覺。權衡利弊，所以現在被動均衡的電流一般都在百毫安(100mA)級別。

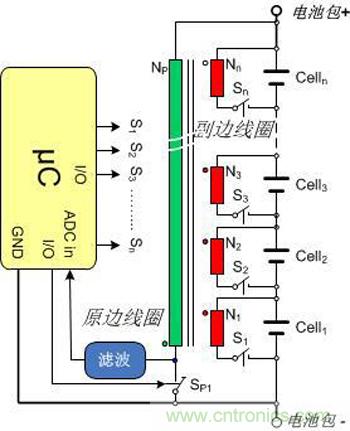

因?yàn)楸粍?dòng)均衡的局限，主動均衡的概念得以提出并發展。主動均衡是把高能量電池中的能量轉移到低能量電池中，相當于對木板“截長補短”。因?yàn)椴幌癖粍?dòng)均衡只有“截”，在如何“補”的問題上業內充分發揮了各自的優勢和想象力，主動均衡的方案可謂異彩紛呈。除了飛度電容的方案(因?yàn)檫m用串?dāng)?shù)低，轉移有局限性而未能成為主流)，還有變壓器的方案，變壓器方案中又有各種拓?fù)浣Y(jié)構。半導體廠家也設計了電池專用的DCDC轉換芯片，命名為主動均衡控制芯片來推向市場，顯然是不想錯過這班車。
主動均衡帶來的好處顯而易見：效率高，能量被轉移，損耗只是變壓器線圈損耗，占比??；均衡電流可以設計的大，達到幾安甚至10A級別，均衡見效快。雖然有這些好處，主動均衡也帶來了新的問題。首先是結構復雜，尤其是變壓器方案。幾十串甚至上百串電池需要的開關矩陣如何設計，驅動要怎么控制，這都是令人頭痛的問題，所以這也是為什么至今主動均衡功能無法完全集成進專用IC的原因，半導體廠家一直希望能做出大一統的芯片，但在BMS上實在是力有不逮。對BMS整機廠家也是如此，主動均衡電路結構方面，少有廠家的設計可以令人耳目一新，擊節叫好。其次是成本問題，復雜的結構必然帶來復雜的電路，成本與故障率上升是必然的，現在有主動均衡功能的BMS售價會高出被動均衡的很多，這也多少限制了主動均衡BMS的推廣。

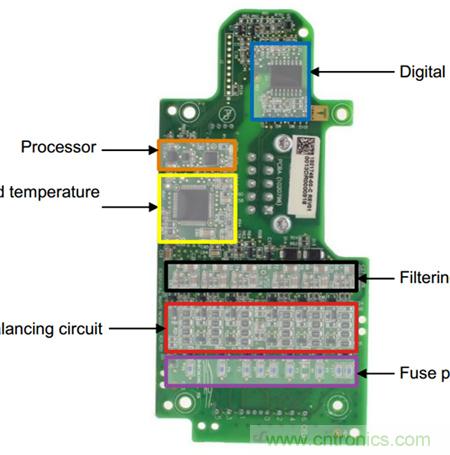

因?yàn)閮煞N均衡功能各有利弊，本來主動均衡功能是可以替代被動均衡功能的，但因?yàn)榻Y(jié)構復雜成本高，而且結構復雜之后故障率也會高而與被動均衡處于膠著狀態，業內人士常為了哪種均衡更好爭論不休。特斯拉的BMS均衡功能(被動均衡，見下圖中Cellbalancingcircuit中所指均為放電電阻)經常被示范以證明被動均衡強于主動均衡。其實這反而證明了任何技術選擇都要和整體條件適用的道理。
特斯拉的電池是松下提供的特制的18650鋰電池，本身一致性非常好，而且在壽命期間一致性差異擴大有限，用被動均衡就足夠了。不像我國從電池原材料到生產工藝還有待提高，電池一致性離散程度還比較大，主動均衡在動力型鋰電池組應用中會更適合。
被動均衡適合于小容量、低串?dāng)?shù)的鋰電池組應用，主動均衡適用于高串?dāng)?shù)、大容量的動力型鋰電池組應用。對BMS來講，除了均衡功能非常重要，背后的均衡策略更為重要。在電池單體的一致性差異在一定范圍內時，電池的電量和電壓成正相關；但是當電池的一致性差的遠，也就是有電池處于受損狀態時，電量和電壓相關性就沒那么強了，這時的均衡依據，就不能單以電壓這一數據來判斷。如果意識不到有電池?fù)p壞到臨界狀態以下，依然根據電壓均衡，反而會對電池造成傷害，尤其是主動均衡，因其電流大造成的傷害會比被動均衡更大。
電動自行車發展史上，有過“電池不是被用壞的，而是被充壞的”說法，電池?fù)p壞的矛頭指向了充電器廠家。不知電動汽車發展史上是否也會上演同樣的歷史：“電池不是被用壞的，而是被均衡壞的”。這值得所有BMS廠家提高警惕，均衡方式和均衡策略都需要重視。按華山劍派的說法，氣宗練氣是為了最后以氣御劍，心劍合一。比照起來，主動均衡和被動均衡都可以算劍宗，一個輕劍一個重劍，均衡策略算是氣宗。只有氣劍同練，才好在市場上華山論劍。
