【導讀】2015 年 3 月 18 日，凌力爾特公司推出高輸入電壓、隔離反激式 DC/DC 控制器LT3748，該控制器為最新軍用 MP 級版本。LT3748的輸出電壓是從主邊反激信號檢測的，因此不需要用光隔離器、第三個繞組或信號變壓器實現反饋，從而簡化了隔離式 DC/DC 轉換器的設計。
LT3748 以邊界模式工作，這是一種可變頻率電流模式控制開關方法，在整個電壓、負載和溫度變化范圍內提供 ±5% 的典型穩定度。與等效連續導通模式設計相比，邊界模式還允許使用較小的變壓器。輸出電壓非常容易地用兩個外部電阻器和變壓器匝數比設定。我們在產品手冊中確定了幾款可用于眾多應用的現成有售變壓器。高集成度以及邊界模式操作的運用可為傳統上難以解決的隔離式供電問題提供了簡潔的應用解決方案。
LT3748 在 5V 至 100V 輸入電壓范圍內工作，驅動一個外部 N 溝道 MOSFET，從而非常適合多種汽車、工業、電信和數據通信應用。
其他特點包括面向 IC 電源的內置低壓差穩壓器、可編程軟啟動、欠壓閉鎖、可調電流限制以及輸出電壓溫度補償。
LT3748MP 的工作結溫范圍為 55°C 至 150°C，該器件采用 MSOP-16 封裝，并去掉了 4 個引腳以提供額外的高壓引腳間隔。

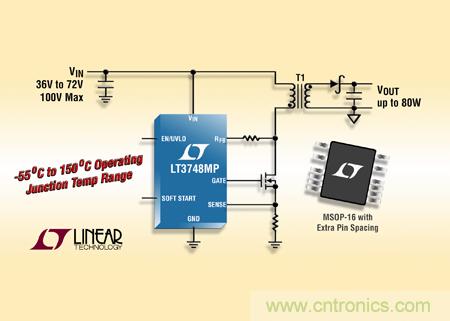

100V 隔離反激式控制器工作在 55°C 至 150°C 溫度范圍
性能概要：LT3748MP
在 –55°C 至 150°C 結溫范圍工作
VIN 范圍為 5V 至 100V
無需光隔離器、變壓器或第三個繞組實現反饋
驅動外部 N 溝道功率 MOSFET
電流模式控制
邊界模式工作
用兩個外部電阻器設定 VOUT
使用現成有售的變壓器
可編程軟啟動
可編程欠壓閉鎖
輸出電壓溫度補償
