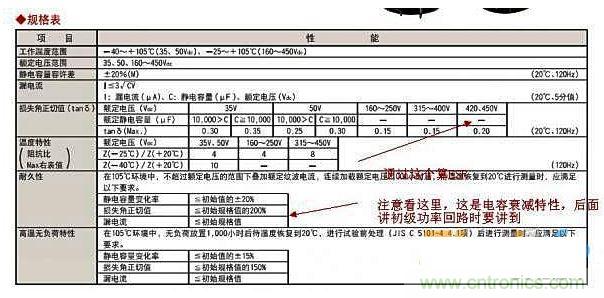

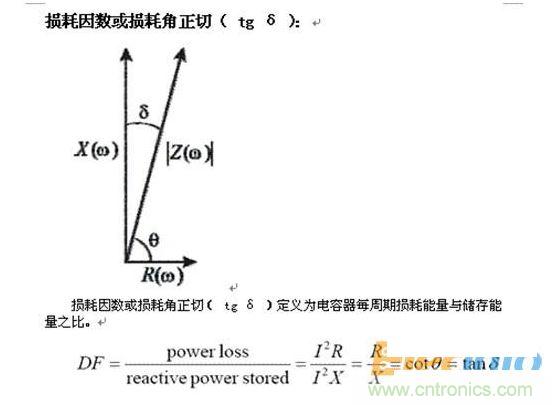

在上一篇文章當中，小編為大家整理了這款90%效率的反激電源中電容和電感的部分，在本篇文章當中將為大家講解二極管和電容的實物階段。先看電容的規格書，對于ESR方面，很多人抱怨廠家用120Hz測試，然后自己變換頻率算出ESR。請不要在電源中這樣來評估電解電容，這是錯誤的。電解電容是有極性的，為什么要用有極性的這里細說下：
當電容的電流是正極流入，負極流出時，ESR展現其濾波特性。市電充電給電容時，充電過程并沒有在正弦波最頂端停止，而是還要下降一段。這是電阻和容抗的結合，書上說的ESR特性。
當電容的電流從正極流出負極流入，而電解電容是有極性的，負極流入成無容抗?fàn)顟B(tài)，這時候就剩下了ESR中的電阻。
請注意，這也是使用有極性和無極性電容的根本區別。
根據公式算出來選的660uf的電容ESR=1.263。一看這個值損耗就很大，要做90%效率的選更低ESR的電容。

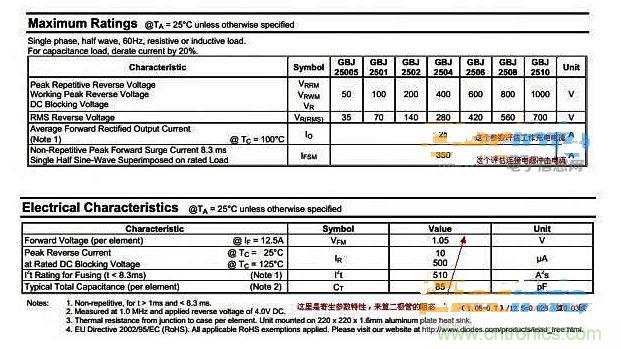

整流二極管選擇2506，根據前面的仿真，連接電源時的沖擊電流90A，工作時給電容充電電流22A，選定2506，會稍微有點大。
圖1

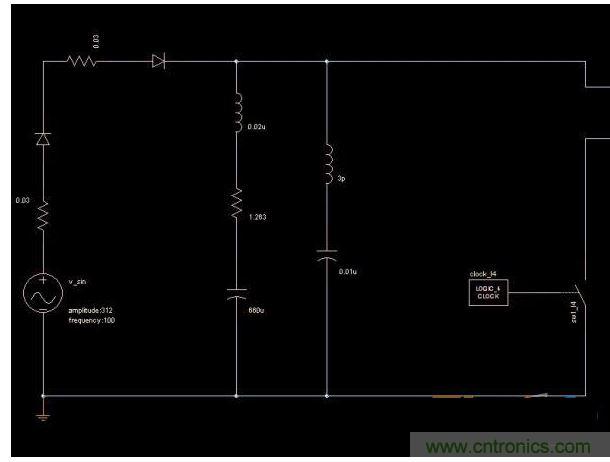

經過上面的計算，我們的仿真圖就變成圖1的樣子，因?yàn)閟aber仿真對地的要求，二極管處的處理和實際有點不同，但效果和實際相符。
至此，二極管和電容的實物階段講解完畢。需要注意的是，在橋堆整流時需要兩個二極管，不要再做半橋，要推完。在進行全橋的時候要用上橋堆結構，這樣才能讓肖特基的損耗翻倍。在下一篇文章當中，將繼續為大家講解變壓器相關的問題，盡情期待~
