【導讀】大部分手電筒是在尾部裝有一個自鎖按鍵，按下按鍵后電筒通電開始工作，如果快速輕按此開關，可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。這個到底是為什么呢？通過拆解一個手電筒，看看內部電路終于明白了其中的奧秘，可見設計者是費了一些心思的。
大部分手電筒是在尾部裝有一個自鎖按鍵，按下按鍵后電筒通電開始工作，如果快速輕按此開關，可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。
一開始我接觸到手電筒，也覺得此功能很神奇，明明就一個電源開關連接到電池上，在工作中居然能實現按鍵功能，有點不可思議。后來拆了一只電筒看了里面的電路，終于明白了中間的原理，相信設計者在里面應該費了一番心思才得以實現。

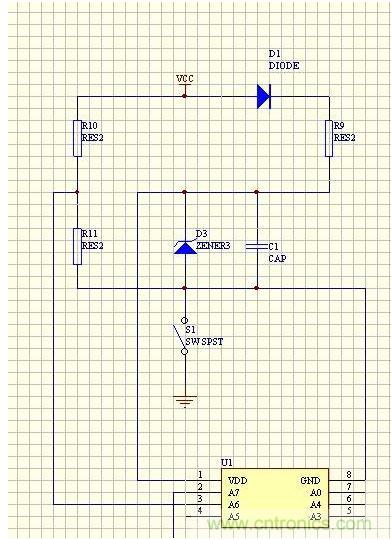

圖中開關對電源通斷進行控制，并且能同時通過快速輕按實現強光、弱光、閃爍功能切換。
前幾天有個客人讓我?guī)兔Ψ治鏊麄冸娡补ぷ鞑徽５脑?，一看也是同一電路，這里貼給大家分享一下。
分析：
1、S1為自鎖開關，當S1按下時，電池負極和單片機GND接通，單片機正常工作，控制LED燈輸出。
2、快速輕按S1，電池負極和單片機GND斷開，由電容C1給單片機繼續供電，只要C1容量足夠大，是可以讓單片機工作一段時間段。
3、快速輕按下S1時，因?yàn)殡姵氐呢?fù)極和單片機GND已經斷開，此時電池只有正極和整個電路相連，沒有構成任何回路，實際上電池不起任何作用，這樣可以把R10、電池都看成是懸浮在空中，單片機的A6腳通過R11接到單片機GND，讀到的外部狀態為0。
4、S1閉合時，電池負極和單片機GND連通，單片機的A6腳讀到的是R10和R11分壓后的狀態，只要R11的阻值超過R10的3~4倍，讀到的狀態為1。
5、在3和4過程中單片機根據其A6腳的狀態就可以知道S1沒有沒有快速輕按下，如果A6腳讀到狀態位0，就說明是快速輕按操作，手電筒需要進行功能切換。
二極管D1在快速輕按S1時防止電容C1上的電反向供給R10，穩壓管D3可以不要，電阻R9可以對電容充電電流進行限制，可以不要。
