【原創】一款狠有競爭力的手機充電器設計【附BOM清單】
發布時間:2014-04-11 責任編輯:sherryyu
【導讀】說到智能手機的充電器設計市面上是一個接著一個的設計,但是擁有市場強競爭力的手機充電器設計不是一件容易的事情,畢竟是決定著商業價值和用戶體驗。本文為大家介紹一款新的手機充電器設計,詳細的介紹了充電器設計原理圖和軟硬成本的分析,以及詳細的BOM清單奉獻。大家可以客觀的評價下該手機充電器設計方案是否具有競爭力?

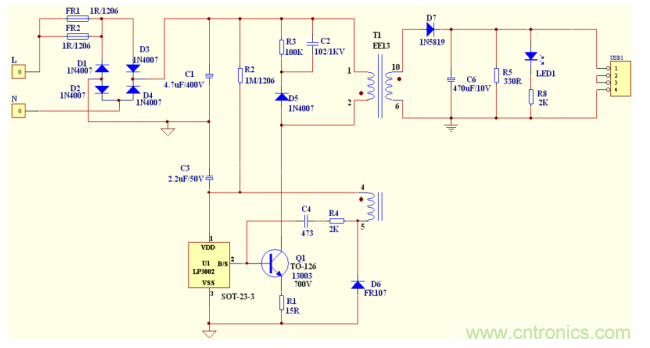

手機充電器原理圖:
特點:電路簡單,性能穩定,兼容性/容錯能力強(針對低端充電器所使用的便宜的物料、變壓器),針對電容觸摸屏手機在不加Y電容情況下可以實現無干擾輸出,全電壓輸入,最大可以做到5V/1A(5W)。
優點:
手機充電器設計的硬性成本對比分析:
1.節省人員,同RCC方式電路相比,器件可以減少5個左右,可以讓生產線少2個人。
2.硬件成本更低(同帶光耦的RCC充電器比),我們LP3002可以替代光耦、穩壓二極管、開關三極管及輔助的2個器件,從而降低0.05左右的物料成本。
3.目前插件的加工成本最低為0.015/器件,少5個器件可以降低加工成本0.075元。
4.當做電容觸摸屏手機充電器時,省掉Y電容,可以降低0.05元成本。
硬性成本合計可以降低0.175元。
[page]
手機充電器設計的軟性成本:
1.理論上炸機率為0,比目前RCC電路5%的炸機率,將降低5%的成本。
2.生產直通率達到99%以上,比目前90%左右的直通率提升近10%,可以幫助客戶提高出貨速度,降低不良品比例,每天至少提升5%的出貨量,相當于降低5%的成本。
3.產品一致性好,從目前RCC電路大于+-10%的輸出精度提升到+-5%的精度,減少次品率,從而降低成本3%。
4.產品質量穩定,減少生產線的維修工和產線工程師,從而降低成本(按一條拉1個維修配置)。

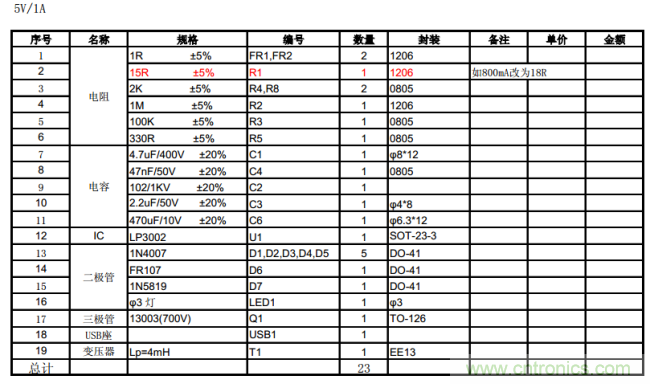

手機充電器設計方案的BOM清單:
