【導讀】吉時利2200系列產品線新增的兩款GPIB可編程穩壓電源，是多通道穩壓電源，支持自動測試，性能優于高價競爭對手產品。這兩款電源可以更好地滿足控制和通信靈活性的要求。
吉時利儀器日前宣布，推出兩款多通道電源，這兩款電源帶有GPIB接口，進一步豐富了吉時利的線性可編程直流電源產品線。通過GPIB接口，在研發和生產測試應用中，這兩款電源可以更好地滿足控制和通信靈活性的要求。同競爭品牌產品相比，2220G-30-1雙通道電源和2230G-30-1三通道電源具有更高的輸出精度和更低的價格。這些具有GPIB接口的穩壓電源擴展了吉時利2200系列單通道、雙通道和三通道電源產品線，是泰克公司眾多測試測量儀器的補充。

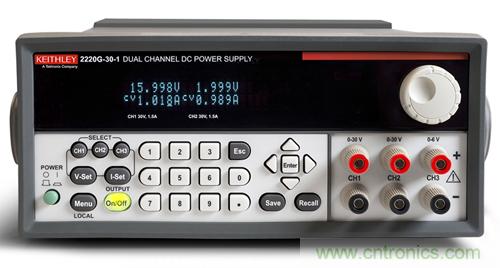

圖1：吉時利2200系列產品線新增兩款GPIB可編程穩壓電源
這兩款新的電源讓電路設計、大學實驗室測試、材料研究和器件測試更加方便易行，這些應用中往往需要使用一個以上的輸出，其輸出電壓電流可以滿足元件、電路、模塊及整裝設備的多種輸出需求。2230G-30-1的兩個模擬輸出通道，每通道輸出最大為30V/1.5A/45W，第三個通道輸出為6V/5A/30W，通常用來為數字電路供電。(相比之下，市場領導者的三通道電源模擬輸出最高為25V@1A)。2220G-30-1提供兩個輸出通道，每個通道輸出最大為30V/1.5A/45W。此多通道電源具有高輸出電壓電流，電壓設置和回讀分辨率高達1mV，電流設置和回讀分辨率為1mA，這些優異的性能提供了更寬范圍的輸出，且可以更精確地讀取更寬范圍內的負載電流。
同競爭對手相比，更高的輸出與回讀精度
2200系列多通道電源每個輸出通道的基本電壓設置和回讀精度高達0.03%（相比之下市場領導者產品精度僅為0.05%)，用戶可以確信，任一輸出端的輸出電壓正是他們?yōu)樵撏ǖ涝O(shè)置的電壓。與不能提供遠程感測的許多競爭對手相比，吉時利新電源每個通道均提供遠程感測功能，可以對電源引線上的電壓降進行補償，確保為待測設備終端提供準確的輸入電壓，從而提高整個系統的精度。此多通道電源還提供出眾的基本電流設置和回讀精度（其精度高達0.1%，而市場領導產品精度僅為0.15%)，而且波紋和噪聲電壓峰-峰值小于3mV，從而確保高質量的負載電流測量。
通道間完全隔離且獨立輸出，比競爭對手具有更大的測試靈活性
新電源的每個輸出通道都是完全隔離的，這使得它可以為具有不同基準點的兩個相互隔離的電路供電，省去了第二部電源。許多競爭對手的多通道電源不能提供隔離的通道輸出，無法正確地為隔離電路供電。新電源每個通道都可以獨立開啟或關閉，因此，可以為需要以指定時序開啟多個電壓電平的電路供電。可編程定時器允許設置好的測試自動執行，可在經過指定的時間間隔后關閉輸出。
輸出可擴展，顯示易于理解
對于超過30V或1.5A的供電需求，可以對新電源的30V輸出通道進行組合。例如，通過將兩個通道串聯起來實現最大60V/1.5A輸出；或通過并聯方式實現最大3A/30V輸出。進行這種配置時，電源會顯示串并聯后的實際輸出電壓電流值。由于競爭對手無法做到這點，所以會增加顯示結果令人困惑甚至理解錯誤的可能性。新電源30V輸出通道可以支持雙極型電路測試，也可以在跟蹤模式下使兩通道按照用戶定義的比例變化輸出。
保護精密的待測設備（DUT）
新電源具有以下保護功能，可以在測試過程中保護脆弱或試驗進程中的被測設備免于損壞。最大輸出電壓保護可以避免電源輸出超出預先設定的最大電壓；電流設定值可以保證流入被測設備的電流不超過設定值。每個通道的保護值可以獨立設置，相互間無任何干擾。此外，用戶可以通過前面板手動設置密碼，防止重要測試被意外更改。
多種接口選擇，簡化系統集成
新的GPIB接口與現有USB TMC接口的組合，使得在各種編程環境下遠程控制電源變得容易。標準的IVI-COM和LabVIEW驅動程序使電源很容易集成于各種自動測試系統中，并且提供所有必須工具完成儀器控制，數據記錄和分析工作。此編程環境支持各類泰克臺式儀器，通過單一直觀的軟件界面，提供對各類儀器功能的訪問，實現整個臺式測試自動化或系統測試自動化。
靈活操作，高度易用
新電源具有多種特性，既提高了使用多樣性也簡化了操作。
●儀器可以存儲30組電壓電流設置，在重復測試時可以節省時間。
●旋鈕輸入具有步進調整能力，可以簡化被測設備對電壓電流變化反應的測試。數字按鍵輸入可以準確快速的設置輸出電壓電流。
●儀器具有明亮的真空熒光顯示屏，可以同時顯示三個通道的輸出電壓電流，無需手動切換通道顯示。
