【導讀】工程師經常需要不同規格的電源來測試不同規格的產品，過程繁瑣不說，設備的成本也是個問題。艾德克斯的IT6900A 系列直流電源，針對傳統電源的不足而設計，一臺電源能夠完成多種規格產品的測試，并且控制方式也靈活多樣，絕對是廣大研發和設計驗證人員的好幫手！
如何在實驗室利用一臺電源完成多種規格產品的測試，并且使控制方式更加靈活多樣，是廣大研發和設計驗證人員所非常關心的問題。ITECH 推出的IT6900A 系列直流電源，完全針對傳統電源的不足而設計，一臺電源能夠替代多臺不同型號的傳統電源使用，覆蓋了各個不同行業不同規格產品的測試需求，同時可在測試中提供與線性電源相媲美的高精度。
一臺電源完成多種測試的解決方案
1. 寬范圍輸出
現有兩個待測的電源產品，第一個待測電源的規格為50V/2A；第二個待測電源的規格為25V/4A，這樣可能需要兩臺不同規格的100W電源或者一臺成本更高的50V/4A/200W以上的電源進行測試，雖然成本很高，但仍然不便于工程師對試驗狀態隨機調整，也不利于實驗室儀器的靈活配置。
艾德克斯提供的測試方案，是利用IT6900A系列直流電源的寬范圍設計來解決這一難題。其中功率為100W的型號，其規格為60V/5A。首先，設置IT6900A電源的電壓為50V，在這種情況下，電流將自動設置為2A，完成第一個待測電源的測試；接著，設置IT6900A電源的電壓為25V，電流同樣自動設置為4A，就可完成第二個待測電源的測試。這個方案在最大限度的節省實驗時間和設備成本的同時，也保證了測試數據的高可靠性。
2. 智能化可編程
在汽車電子領域產品的測試中,測試的步驟相對較為復雜,例如:針對一款汽車?yán)鹊臏y試中，工程師需要一臺可編程電源來測試?yán)鹊奶匦?，比如測試過程如下：連續10 分鐘供電13V 之后，檢測喇叭的音質等性能，和啟動試驗1S 13V on，4S off，循環1000 次之后檢測喇叭的性能。如果要完成這個測試，艾德克斯的電源可提供最簡單、最快捷的方法。
客戶可利用艾德克斯的IT6900A 系列寬范圍直流電源的可編程特性，配套功能強大的軟件，組成最佳的測試方案。在實驗開始之前，先按照實驗需求對IT6900A 系列電源進行編程，編程的方式也可根據實際情況進行多樣的選擇，如在電源的面板上編程，或利用內置的標準RS232/USB/GPIB 接口進行遠程通訊，在計算機上進行編程的操作。電源快速收到工程師編好的程序指令，汽車?yán)鹊臏y試即可按照預定的程序自動進行，軟件就會實時記錄這一時刻的電壓、電流數據，并顯示、記錄在計算機的軟件監控界面上。
與此同時，由于IT6900A 系列直流電源具有豐富的SCPI 指令，可以方便的組建智能切換化測試平臺，這對于有二次開發需求的測試顯得尤為重要。
3. 超低紋波
對于DC-DC 的開關電源等設備，工程師在測試時會擔心測試儀器產生的紋波會與待測設備本身的紋波疊加，從而測試結果與實際情況有較大偏差。

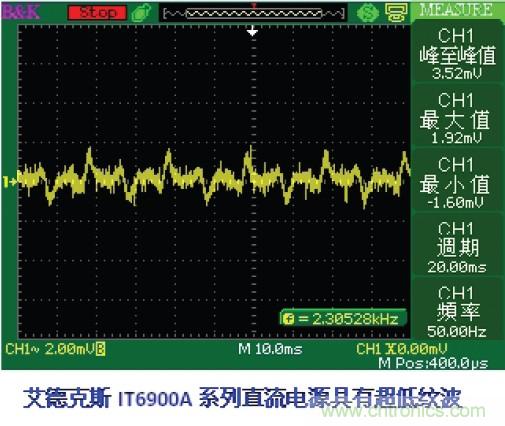

在這種情況下，同樣可使用艾德克斯IT6900A 系列的直流電源來進行測試。因?yàn)樵撾娫吹碾妷汉碗娏鞯募y波系數分別為≤5mVp-p 和≤5mArms，所以工程師在測試時不用擔心紋波疊加而影響待測設備的紋波特性。
[page]
4. 抑制突波電流和OCP功能
LED 是一個特殊的電子元器件，作為恒流源的LED 產品對于電流有很高的敏感度。而大部分的電源供應器在啟動瞬間都會有一個突波電流產生，有可能會損壞待測物，尤其是像LED 這樣對電流高度敏感的產品。故不適合用于這類產品的測試。
艾德克斯IT6900A 系列直流電源，啟動瞬間有抑制突波電流的功能，所以可完美應用于LED 相關產品的可靠性測試。艾德克斯IT6900A 系列直流電源有效抑制突波電流的功能，下圖可具體說明：

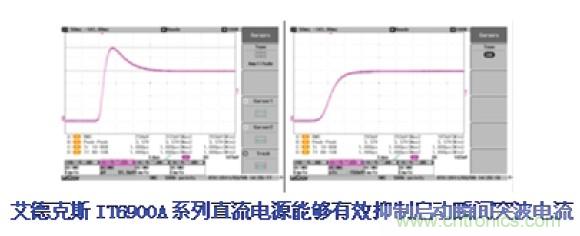

上圖左邊為選取的一般電源供應器測試LED 產品，通過示波器獲得的電流波形，有明顯的突波電流；右邊為艾德克斯IT6900A 系列直流電源測試該LED 產品獲得的電流波形，電流平滑，在啟動瞬間無突波電流產生，故用于LED 產品的可靠性測試，可保護電流敏感度極高的待測產品。
在老化測試方面，IT6900A 系列直流電源的OCP 保護功能，能夠在長時間的老化過程中保護正在進行測試的LED 產品，以防其被老化期間不可避免的異常電流燒壞。一旦電流異常變大，電源就會進入OCP 保護狀態，并停止輸出。
總結
以上幾個案例是艾德克斯IT6900A 系列直流電源的幾個應用實例，在與此相關的其他行業測試中，此電源還有更多的測試方案。IT6900A 系列直流電源，除了可以一臺電源完成多種測試，它還保留了諸多硬件及功能設計方面的優勢，如功能鍵內發光方便較暗環境下操作、標準化尺寸可輕松上機柜安裝等。艾德克斯IT6900A 系列系列電源的設計理念，是讓各個行業的工程師不論進行何種測試，它都能帶來最完美的測試方案
