【導讀】今天便攜式消費電子總的設計趨勢是扁平化和輕重量化，這就要求所有的元器件尺寸都要盡可能地小，包括開關。今天市場上已經出現很多類微型開關，甚至包括微微開關，那么設計工程師應該如何進行選擇呢？請看下文解析。
根據一些用戶處置便攜式消費電子設備的方式來判斷，消費電子設備可以被認為是惡劣環境設備。蜂窩電話、MP3播放機、平板電腦和其它便攜式電子設備已經變成無處不在的個人和專業工具，每天都要不斷地被使用，但并不總是被小心對待。
其結果是，開關制造商必須開發新型的堅固的微型開關，它們不僅空間尺寸和重量大為降低，而且結實，工作壽命長。這些微型開關必須與尺寸更大的工業設計一樣以可靠地、一致的方式工作，而且不犧牲功能、性能或擴展的壽命。
提供增值服務（包括制造模塊和定制配件）的開關制造商能夠提供完整的機電解決方案，不僅可滿足尺寸和性能要求，而且還能承受振動和沖擊。
雙動開關
低外形雙動、雙觸覺開關現在已設計進有特定人體工程學要求的手持式和便攜式電子設備中，如數碼相機或移動電話的對焦和快門釋放。
這些先進的雙動、雙觸覺開關在這種類型手持式消費電子應用中提供快速、重復性動作。微型雙動、雙觸覺開關增加的功能使得設計師能夠在設計中消除一些元件，從而降低終端產品的重量和尺寸。
今天市場上現有的一些微型雙動、雙觸覺開關可提供小至3.7mm x 3.0mm x 0.95mm的封裝尺寸，包括執行器的高度。標準按鈕開關的典型壽命大約為3萬次動作，而典型的觸覺開關能達到10萬次到60萬次動作，未來觸覺開關的目標設計壽命高達100萬次動作。這么長工作壽命的部分原因是這些開關對10到500Hz振動和沖擊有一個額定阻抗，以及工作溫度被保持在-40℃到+85℃之間。

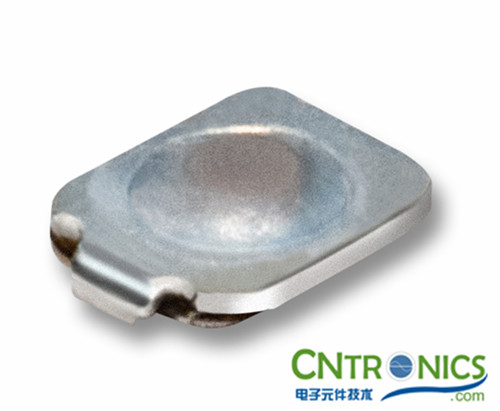

C&K Components開發的KMT0系列開關采用聚四氟乙烯薄膜和粘合劑進行密封設計，防止液體流入，以提供最高可靠性
微微開關
超微型的微微開關在傳統開關設計基礎上做了進一步的改善。與檢測開關或按鈕不同，超微型頂部致動的微微開關更小和更靈活。例如，C&K的KXT系列在一些新型開關結構中采用了1到2mm之間的小拱頂，與納米開關相比，尺寸有了顯著的減少。
這些真正的微型開關尺寸只有2.2mm x 2.0mm x 0.5mm。2.8mm的更長型號也能提供。超微型頂部致動的微微開關通常提供1.0N到2.2N之間的多個致動力，最小觸覺感受力是30%。IP68密封等級的微微開關通常也能提供30萬次的工作壽命。
通過采用先進的薄膜和重新設計的基座，超微型頂部致動的微微開關可以提供更長的壽命和堅固的設計，使得它們成為既必須滿足有限空間要求又不能犧牲開關或信號質量的設計師的理想選擇。
超微型微微開關已經在耳背后助聽器中越來越普及，在該應用中，所有的元件都必須很小尺寸，但又必須一致和有效地工作。超微型頂部致動的微微開關有助于設計師降低助聽器的總體尺寸，從而既提高了用戶的舒適度又降低了助聽器在耳后的可見度。
計步器也因著開關微型化帶來總體重量的減輕和實現腕帶式型號。計步器必須在惡劣條件下工作，以及在很高數量的動作下仍能保持正常工作，因此在選擇新的開關設計時可靠性是第一考慮因素。

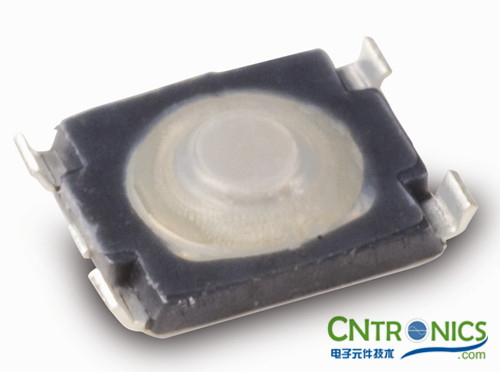

KXT系列圖
[page]
觸覺開關
觸覺開關與許多其它開關技術相比，在本質上更小和更靈活。觸覺開關適用于多種安裝和致動配置，提供更大的靈活性和能力來針對具體應用需求配置開關。
典型的觸覺開關能夠動作10萬次到60萬次，未來觸覺開關設計的目標壽命高達100萬次動作。這么長工作壽命的部分原因是這些開關對10到500Hz振動和沖擊有一個額定阻抗，以及工作溫度被保持在-40℃到+85℃之間。
滾動開關
滾動開關因其微型化封裝和牢靠的功能在尺寸不斷減少的電子設備中是一個很普及的解決方案。滾動開關通?？杀３直劝粹o開關更長的工作壽命，因?yàn)橛捎谟|覺接口的原因這種類型開關的構成面較少。
滾動開關的典型工作壽命超過1百萬次中央選擇動作和1百萬次旋轉動作（每個方向），最大接觸電阻為300毫歐，本質上可抗強烈振動和沖擊，而傳統的開關設計典型只能達到20萬次動作。
滑動開關
特別針對高度或表面面積受限的應用設計的亞微型滑動開關，不僅外形很低，而且具有擴展的電氣和機械壽命。這些帶有4/6尼龍（UL94V-2）執行器并采用玻璃纖維填充封裝的亞微型滑動開關，具有一個不銹鋼表面和返回彈簧，這使它可以達到10萬次的標準壽命。
這些尺寸僅為2.6mm×7.6mm的表面安裝開關理想適合于許多應用，包括：開/關觸摸屏、手持式游戲、遠程控制和儀器應用。
DIP開關
側致動的DIP開關融合了微型化和高可靠性優勢，主要用于計算機內的邏輯開關。DIP開關的多種安裝選項和低板級安裝外形不僅提高了PCB空間利用率，而且還為設計工程師提供了獨特的靈活解決方案。
這些半間距DIP開關有雙岔擦拭動作，它可確?？煽康慕佑|。當水平安裝時，側致動機制提供了開/關狀態的可視確認，理想適合于邏輯開關網絡，這里多個信號路徑必須通過開關板手動進行路由。
這些微型DIP開關在PCB板上高度只有4.16mm，布線間距只有1.28mm。針對表面安裝清洗處理工藝而進行密封處理的DIP開關，采用金、鎳和銅合金接觸，并采用UL94V-0 PPS阻燃封裝。
模塊和組件
為了提供一個完整的解決方案，開關制造商也能設計和制造滿足客戶特定應用需求的模塊和組件。具有工程經驗的開關制造商能夠快速和高效地將開關和電子電路（從簡單到復雜的電路）集成進富有吸引力的功能性封裝中，從而可整潔地組裝進客戶的最終產品中。這些增值服務也能包括制造插件和注塑件、沖壓零件和引線框架，以為客戶提供一站式解決方案。
先進的開關制造商不僅能夠在組件和模塊內調整開關的聲音（可調性）、感覺（觸覺）和控制（接口），以滿足客戶偏愛，而且還能提供多種額外的構造選項，包括裝飾、照明、連接和密封。
在關鍵的表面進行定制圖形、LOGO、紋理和表面處理也可為最終產品提供增值好處。使用雙射成型、油漆和激光刻燭、移印和電鍍，這些裝飾解決方案設計用于讓產品脫穎而出，以及輕松匹配某一款便攜式設備，如iPhone或iPad。照明選項包括背光、重音和漏光，以提高產品的外觀和實用性設計。
微型化和可靠性是今天消費電子市場兩個較重要的考慮因素。獨創性微型開關的發展已經幫助設計工程師繼續推動這一趨勢。
因?yàn)榻裉煜M(fèi)電子應用的電氣和機械規范是嚴苛的（容差非常緊，產品外形很小，開發周期和開發時間很短），因此開關制造商（它們不僅提供靈活和可靠的元件，而且通過制造模塊和組件提供增值服務）在幫助客戶贏得設計中標方面具有明顯的優勢。
