【導讀】LED路燈是一種固態冷光源，具有環保無污染、耗電少、光效高、壽命長等特點，已經逐漸成為道路照明節能改造的最佳選擇。本文實例分析四種LED路燈電源設計方法，給大家以啟示。
LED路燈是LED照明中一個很重要應用。在節能省電的前提下，LED路燈取代傳統路燈的趨勢越來越明顯。市面上，LED路燈電源的設計有很多種。早期的設計比較重視低成本的追求；到近期，共識漸漸形成，高效率及高可靠性才是最重要的。
下面針對幾種不同LED路燈的應用，提出了適合的架構，并對其優缺點進行分析，以便讓讀者能根據具體狀況和設計的路燈種類，找到最合適的方案。
方案一：直接AC輸入，對6串LED分別做恒流控制
在本文介紹的幾種方案之中，這一種方案應該是目前效率最高、電路成本最低的方案(圖1)。直接用光電耦合器對初級側電路進行回溯控制，調節輸出電壓。相對于其它傳統方案，該方案的開關損耗少。將CS的電壓固定在0.25V，對6串LED分別做恒流控制。IC會偵測FB的位置，將電壓最低那串LED固定在0.5V。此時由于各串LED的Vf值的總和不同，產生的壓降會落在MOS管上，導致一些損耗。如果是一般對Vf分BIN篩選過后的LED，損耗應該可以控制在2%以?xún)?nèi)，少于一般的開關損耗。

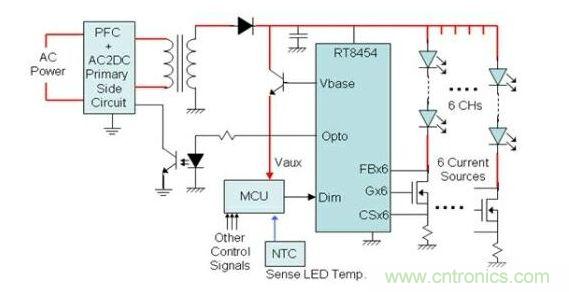

圖1：直接AC輸入，對6串LED分別做恒流控制
該方案的優點是效率高、成本低，缺點是AC輸入、需要較多研發成本，適用于可以用AC直接輸入的路燈。
方案二：DC或電池輸入，對6串LED分別做恒流控制
它采用多串的升壓結構設計，LED驅動的方式與前一種類似，差別在于由AC輸入改為DC或是由電池輸入(圖2)。低壓側傳感的設計只要選擇適當?shù)腗OS管，LED可以串相當多的顆數。相對于AC輸入的方案，其設計較為簡單。但由于多了一次升壓的開關，效率相對較低。

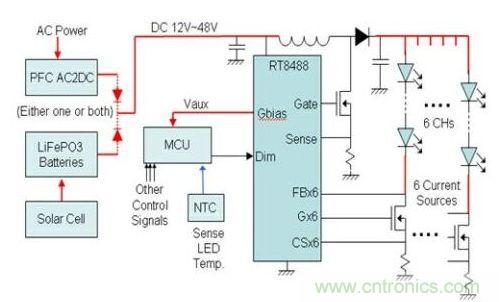

圖2：DC或電池輸入，對6串LED分別做恒流控制的
該方案的優點是設計簡單、電路成本低，缺點是效率較低。它適合太陽能電池或通過適配器輸入的路燈。
相關閱讀：
巧妙提高LED電源電流精準度
http://www.nong365.cn/power-art/80020798
LED電源和驅動電路主要技術概況
http://www.nong365.cn/power-art/80014311
價格低廉且輸出電流精度高的LED電源設計
http://www.nong365.cn/power-art/80019729
[page]
方案三：?jiǎn)未祲航Y(jié)構
有些廠商仍喜歡用單串的設計，優點是維修容易，而且可以做模塊化設計。不同功率路燈可以使用相同的燈條，只要更換面板，插上不同數目的燈條，就可以組合出各種不同功率的路燈。但它的缺點是每一串都需要獨立的電源模塊，成本較高，而降壓的結構會讓LED的數目受限于IC的耐壓。在圖3所示的例子中，LED最多串到14顆，如果要設計20W的燈條，就需要使用700mA的LED。為了使效率達到最高，必需針對LED的數目來調節輸入電壓，也就是適配器的輸出電壓。以10顆LED為例，如果要達到最高效率，就必須把輸入電壓調到約42V左右。

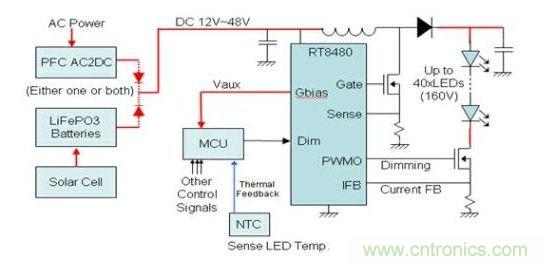

圖3：?jiǎn)未祲航Y(jié)構的設計
該方案的優點是降壓結構效率較高、單串設計、配置較為靈活，缺點是電路成本較高、LED串聯數目受限于IC耐壓。它適合通過適配器輸入的路燈
方案四：?jiǎn)未龎航Y(jié)構
同樣的單串設計，升壓結構(圖4)會較降壓結構的效率低，但是LED串聯的數目不再受限于IC的耐壓，而是由MOS來決定，因而可以串聯較多的LED。由于大多數的太陽能電池的輸出電壓都不高，因此太陽能路燈較適合使用升壓結構。而選用電流模式的恒流設計，可以讓輸出電流較不受輸入電壓變化的影響，在電池滿載以及快沒電時，都能讓路燈維持相同的亮度。

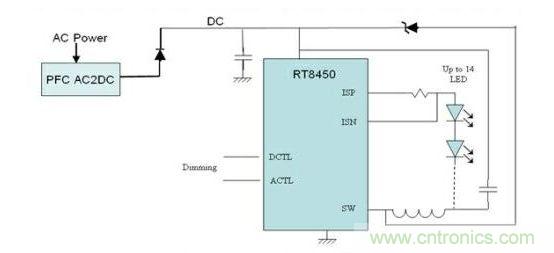

圖4：?jiǎn)未龎航Y(jié)構設計
該方案的優點是串聯LED數目不受IC耐壓限制，缺點是電路成本較高，效率較降壓結構稍低，適合太陽能路燈。

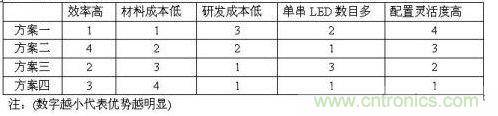

下圖對LED路燈四種電源設計方案的優勢進行了比較并排序。
圖5：四種方案比較
