【導讀】近日， 凌力爾特推出14位4.5Msps逐次逼近寄存器 (SAR) ADC LTC2314-14，該器件采用纖巧8引線TSOT-23封裝，與同類解決方案相比，尺寸減小多達90%，適用于空間受限型應用。
這個小型SAR ADC在8mm2占板面積中集成了一個精確的2.048V / 4.096V基準，具備7ppm/ºC的典型溫度系數和保證的20ppm/ºC最大溫度系數。LTC2314-14在3V至5V電源電壓范圍內工作，與市場上的其他同類器件相比，其功耗最低 (3V時為18mW，5V時為31mW)。LTC2314-14具備串行SPI接口、纖巧占板面積和非常低的功耗，非常適用于多種便攜式和空間受限型應用，包括醫療設備、通信系統和電池供電系統。
凌力爾特還提供LTC2315-12，該器件是與LTC2314-14引腳及軟件兼容的12位版本，具備 5Msps 快速采樣率。LTC2314-14 和 LTC2315-12是14位和12位SAR ADC系列中兩款領先的器件，該系列具備500ksps至5Msps采樣率，14位分辨率版本的SNR為77.5dB，12位分辨率版本的SNR為73dB。準確的DC規格包括：14 位版本的最大INL和DNL分別為±3.75LSB和±0.99LSB，12位版本的最大INL和 DNL分別為±1.25LSB和±0.99LSB。完整的LTC2314 SAR ADC系列可靈活地用3V或5V電源工作，提供單端單極性輸入，采用小型8引線TSOT-23封裝，集成了精確的基準，具備低功耗，可提供打盹和休眠模式以優化系統功耗。
LTC2314-14和LTC2315-12已開始供貨，提供商用、工業和汽車 (-40oC 至 125oC) 溫度級版本。LTC2314-14的千片批購價為每片9.52美元，而LTC2315-12的千片批購價為每片5.17美元。

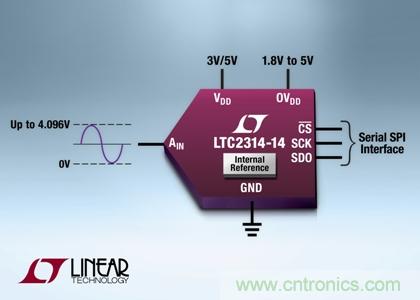

采用纖巧8引線ThinSOT-23封裝的14 位、4.5Msps SAR ADC
性能概要：LTC2314-14和LTC2315-12
1、4.5Msps采樣率
2、保證的14位無漏碼
3、內部基準：2.048V / 4.096V范圍
4、低噪聲：77.5dB SNR
5、低功率：在4.5Msps和5V時為6.2mA
6、可靈活地采用3V或5V電源工作
7、INL最大值為±3.75LSB (5V)，DNL最大值為±0.99LSB
8、休眠模式時典型電源電流<1μA
9、打盹模式快速喚醒時間 (在單個轉換周期之內)
10、單獨的1.8V至5V數字I/O電源
11、高速SPI兼容串行I/O
12、保證工作在–40°C至125°C溫度范圍
13、8引線TSOT-23 封裝
