導讀：ADM8710是一款低壓、高精度監控電路，由ADI推出，最多可監控四個系統電源電壓。該器件包括兩個內部預調整的欠壓閾值選項，可以監控1.8 V和3.3 V電源電壓。具體內容，請看本文詳解。
[member]ADM8710是一款低壓、高精度監控電路，最多可監控四個系統電源電壓。
該器件包括兩個內部預調整的欠壓閾值選項，可以監控1.8 V和3.3 V電源電壓。它還通過0.62 V內部基準電壓源提供兩個可調節輸入，允許用戶通過外部電阻分壓器設置復位閾值。預調整和可調節輸入相結合，使得ADM8710不僅能夠節省空間而且非常靈活。
如果某一受監控的電源電壓降至最小電壓閾值以下，就會有一個低電平有效輸出置位，觸發系統復位。輸出為開漏式，具有典型值為10 μA的較弱內部上拉電流，以便拉至受監控的IN2電源電壓。所有電壓均超過選定的閾值電平時，
信號將在復位超時周期內保持低電平。只要IN1或IN2超過1 V，ADM8710輸出便仍然有效。未用的受監控輸入不應浮動或接地，而應將其與大于其指定閾值電壓的電源電壓相連。
ADM8710采用6引腳SOT-23封裝。該器件的工作溫度范圍為−40°C至+85°C擴展溫度范圍。

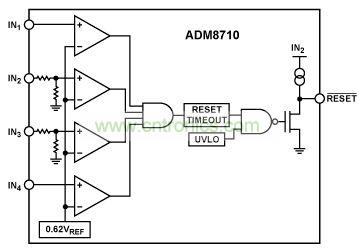

ADM8710功能框圖
電信
微處理器系統
臺式電腦和筆記本電腦
數據存儲設備
服務器/工作站

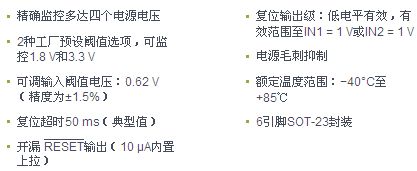

特性：
