中心議題：
- 手機Flash LED特點及應用電路
解決方案：
- 恒流Flash LED驅動，采樣點反饋電壓
- 內置過壓、過流和過溫保護功能
- 閃光模式下2.6秒自動關斷
- 可以使用PWM來調節亮度
如今拍照功能已經是手機的標準配置。中國市場上以30萬跟 130萬像素為主，并有往更高像素發展的趨勢。例如，最近有不少機型提供了200萬或者320萬像素配置，而且還能拍攝視頻短片，以及使用可插拔的存儲 卡。在某些產品中，甚至還集成了自動對焦和其它相機功能，也有制造商已經在研發600萬或700萬像素的可拍照手機。
可拍照手機有取代傳統中低端數碼相機的趨勢，并且消費者期望能夠在低光照亮度的條件下拍攝高質量的照片，因而采用Flash LED作為閃光燈是提高數碼相機性能的重要措施。Flash LED的光學特性決定它既可以作為拍照的閃光應用，也可以用于視頻拍攝時補光，甚至是用于照明的電筒應用。因此Flash LED在手機中的應用將會越來越普遍，表1為Flash LED作為閃光燈在手機LED應用中的比例走勢。

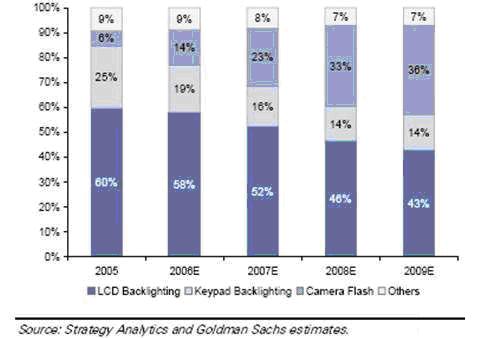

表1 Flash LED比例趨勢
當前在可拍照手機中使用的大多數數碼相機模塊具有50~60°的視角，需要至少3到5勒克斯(Lux)的亮度以獲得好的照片。因此，一個光照角度為50~80°的照相閃光燈是最佳選擇。光照角度超過80°將造成一部分光線落到相機覆蓋區域之外，從而降低LED光的利用率。相反，一個具有更小光照角度的閃光燈可能導致拍攝的照片邊角出現暗區。
閃光燈照明的必要時間長度由具體相機模塊的特定要求決定。只要照明時間不短于模塊的成像時間，就不會影響照相效果。一般而言，200~300ms的照明時間就足夠了。
LED是電流驅動器件，其光輸出由通過的正向電流決定。目前市面上的LED驅動器件以帶電感的DC/DC和電容方式的電荷泵為主，而后者因其小 體積和低噪聲的特點，特別適用于手機應用，將是手機相機閃光燈驅動的首選。Sipex公司提供一系列的Flash LED驅動器件，電流由幾十毫安到1.2安，滿足當前Flash LED的電流需求。下面將分別描述其特點及應用電路： [page]
1)SP7614A——適用于30萬或者130萬像素相機，提供100mA以下閃光電流，圖1為其應用電路：

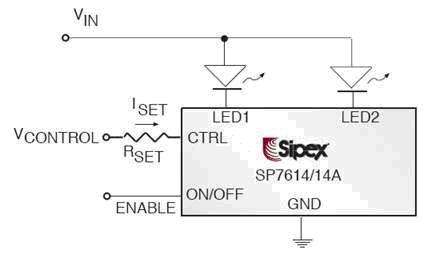

圖1 SP7614A Flash LED驅動
SP7614A采用SC70封裝，外圍器件僅需要一個電阻來設置Flash LED最大電流(公式1)，整個方案占板面積小，可以通過VControl或者Enable來控制閃光電流。
IFlash = 400 * (VControl – VCtrl) / RSet ①
2)SP6682/3 ——適用于130萬像素相機，提供100-300mA閃光電流，圖2為應用電路：

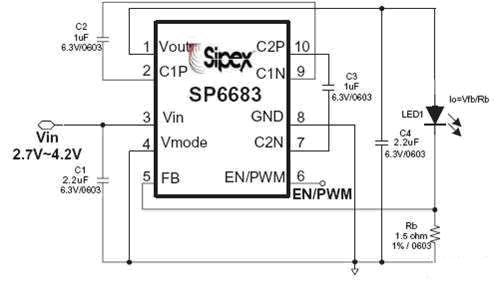

圖2 SP6682/3 Flash LED驅動
SP6682/3是采用恒流控制技術的電荷泵器件，F(xiàn)B反饋電壓為300mV，從而減少反饋電阻上的損耗，可選擇0603封裝電阻，負載端的效率比恒壓輸出方案的高，閃光的最大電流由公式2決定：
IFlash = 300mV/ RB ②
3)SP6686、SP6685和SP7685系列產品可提供300mA至1.2A閃光電流，適用于200萬像素及以上相機應用，圖3為該系列產品的典型應用電路：

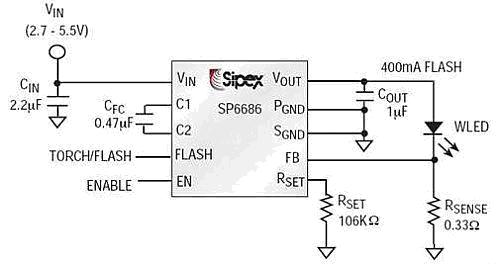

圖3 SP6686、SP6685和SP7685應用電路
SP6686能提供400mA輸出電流，SP6685提供700mA，而SP7685的驅動電流高達1.2A
[page]
這一系列產品的特點有：
* 最高2.4MHZ開關頻率
* 恒流Flash LED驅動，采樣點反饋電壓（Vfb）僅為50mV
* 支持閃光、常亮2種模式
* 可以使用PWM來調節亮度（3級以上調光）
* 支持1X和2X兩種升壓模式，內部自動切換
* 內置過壓、過流和過溫保護功能
* 閃光模式下2.6秒自動關斷（SP7685）
LED電流通過外部電阻來設定，Rsense用于設置電筒模式電流（Flash Pin 接低電平），Rset用于設置閃光模式電流（Flash Pin 接高電平），電筒模式和閃光模式電流分別由公式3、4決定：
ITorch=50mV/RSense ③
IFlash= ④

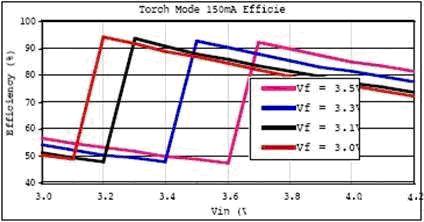

圖4、5分別是SP6686在150mA電筒模式和400mA閃光模式時的效率曲線：

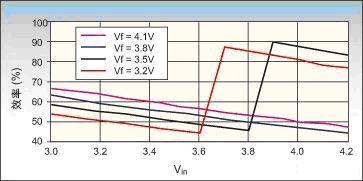

圖4 150mA電筒模式效率（Cin=2.2?F，CFC=0.47?F，Cout=1.0?F）
圖5 400mA閃光模式效率（Cin=2.2?F，CFC=0.47?F，Cout=1.0?F）
另外，隨著LED技術的改進，F(xiàn)lash LED的工作電壓（Vf）也會越來越低，Vf值在3.4V以下的Flash LED很快會推出，而目前手機鋰電池的關機電壓一般在3.5V，所以日后在閃光燈的解決方案中將不再需要升壓方式，因此Sipex公司推出一批線性的控制 器件，如SP7618和SP7619/SP7619A。
該系列產品采用線性控制方式，避免了升壓器件需要開關操作所帶來的EMI干擾，而且不需要外圍器件，LED電流的設定全部內置，進一步節省PCB面積，圖6是SP7618的應用電路：

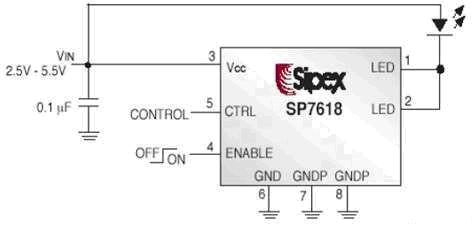

圖6 SP7618應用電路
SP7618內置DAC，通過施加脈沖信號到CTRL腳來設定LED電流，每一個脈沖增加33.33mA，LED電流可以由0到最大1033mA隨意設定，當LED電流大于266mA時將啟動定時保護功能（芯片在4秒后會自動關斷）。
而SP7619/SP7619A是內置200mA/500mA (SP7619A是200mA/700mA) 兩級電流的線性LED驅動器件，通過CTRL來選擇輸出電流的大小，CTRL接地輸出200mA；CTRL接高電平則輸出500mA或者700mA電流， 在這一模式下芯片自帶4秒自動關斷功能。圖7為其應用電路：

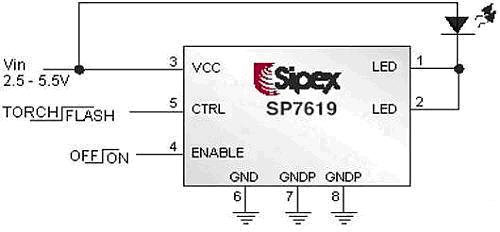

圖7 SP7619/SP7619A應用電路
手機Flash LED驅動方案的基本要求就是體積小、效率高。Sipex公司一系列的電流型Flash LED驅動器件，外圍元件少，可以提供極小面積的整體解決方案，同時主要采用DFN這種熱性能良好的封裝，非常適合手機這種空間極為有限的應用場合。
