【導讀】本設計實例展示了僅使用兩條MCU的I/O口線驅動六只LED燈的新方法，這種方法尤其適用于任何引腳有限的芯片。這種方法使用了兩條I/O口線以及一對互補雙極型晶體管。該方式不僅減少尺寸還減低成本是不是一舉兩得？
本設計實例展示了僅使用兩條MCU的I/O口線驅動六只LED燈的新方法，這種方法尤其適用于任何引腳有限的芯片。這種方法使用了兩條I/O口線以及一對互補雙極型晶體管。通過多路復用的方法可點亮一只以上的LED燈。有設計實例展示了如何使用兩條I/O口線驅動四只LED燈。其他幾個設計實例則使用了附加邏輯，導致成本和尺寸有所增加。

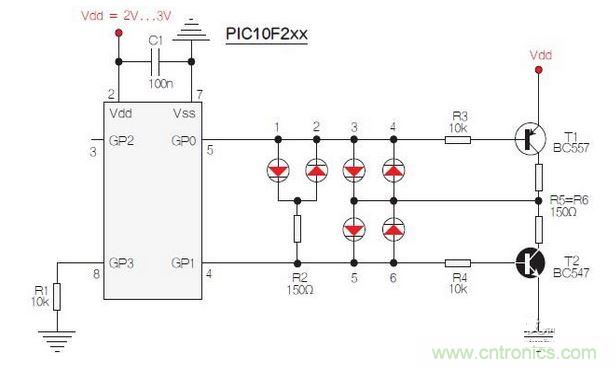

圖1：測試選擇PIC10F200，固件以兩個獨立、簡單的匯編程序源代碼的方式提供。
注意：VDD必須在2V和3V之間。例如，如果LED2點亮（表1），那么在VDD過高的情況下，LED4和LED6也將被點亮?？梢赃x擇使用任何通用低功率晶體管，但如想使所有LED保持同樣的亮度，則需選擇低VCE（sat）的晶體管。

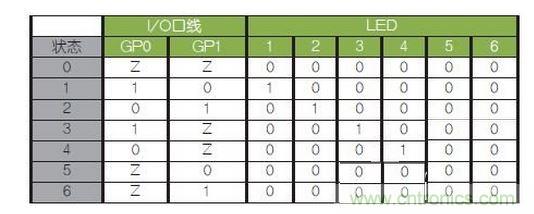

表1：LED驅動邏輯表。避免（0，0）和（1，1）。
測試選擇了PIC10F200，因?yàn)镻IC10F200是最小、最簡單的六引腳MCU。出于示范目的，固件以兩個獨立、簡單的匯編程序源代碼的方式提供。
