【導讀】普通的無線供電電路都有一個共同的不足之處，一是傳輸效率不太理想，二是不論有無接收器在工作，發射部分都一如既往地向外源源不斷地發射能量。是不是很苦惱？一位高人幫大家解決了這些不足，來隨小編看看他是怎么做到的？
無線供電是一個很吸引人的制作課題，許多電子類雜志和論壇上都有關于制作無線供電電路的介紹，這些電路雖各有千秋，但都有一個共同的不足之處，一是傳輸效率不太理想，二是不論有無接收器在工作，發射部分都一如既往地向外源源不斷地發射能量，這是不能令人滿意的。

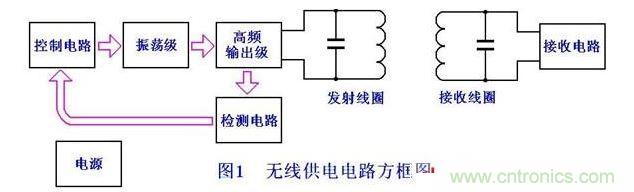

筆者所設計的這個無線供電裝置，除了傳輸效率比較高，它還有一個顯著的特點：能自動檢測有無接收部分工作，只有檢測到確有接收器在工作，它才會連續輻射無線電能，否則就始終只工作在低能耗的檢測狀態。其工作方框圖如圖1所示：

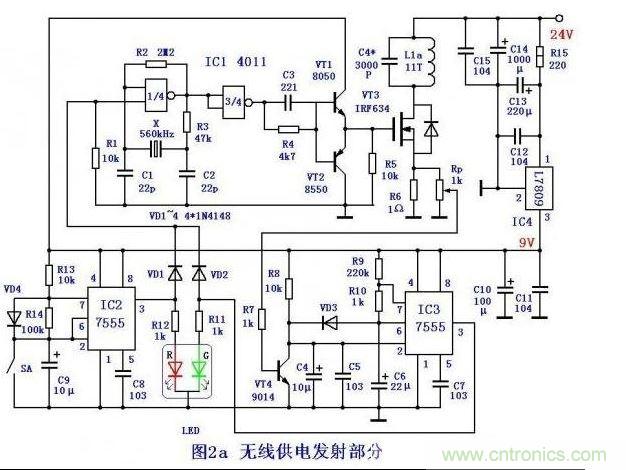

發射部分采用CMOS電路與場效應管的組合，這種組合不僅效率高，而且控制也簡單易行。發射線圈采用李茲線和蛛網式繞法，以取得較高的變換效率。電路見圖2a：
工作原理：
1.發射部分
振蕩源由1/4個CD4011和遙控器用的晶體組成晶振電路，實測振蕩頻率為560kHz，這個頻率對收音機的中波段有兩處干擾：560kHz和1120kHz。因手邊沒有更合適的晶體選擇，也只好將就了。
4011是一個2輸入端與非門，所以電路能否工作還取決于另一個輸入端的電位，此輸入端的電位由IC2（555電路）的狀態決定， IC2輸出占空比約等于1/10的方波，所以使高頻振蕩電路的工作與間歇時間比也等于1/10。
4011的另3個與非門并聯起來作為推動級，把振蕩與輸出級隔離開。為了能在小功率的推動下也能輸出足夠大的高頻功率，輸出級選用場效應管IRF634，場效應管是一種電壓控制器件，原則上不消耗激勵功率，但它的極間輸入、輸出電容很大，有幾百pF，如果直接接到4011的輸出端，會因?yàn)镃MOS門電路的輸出電流很小而使波形的上升時間和下降時間變大，而導致效率下降。所以我還在CMOS門電路的后面加了一對互補的三極管，此互補管接成射極輸出，具有極小的輸出電阻，可以使方波的上升和下降時間大大減小。實踐證明，加上了這級電路后效率有了明顯提高。而且，使空載和有負載時的電流有顯著的區別，這就為無線供電的智能化提供了簡單可靠的檢測依據。
在沒有負載時，也就是說，無線供電的接收部分沒有靠近發射線圈時，VT3的源極電流很小，R6上的電壓降還不足以使VT4導通，所以IC3的第2腳上沒有觸發脈沖，第3腳上也沒有高電平輸出；一旦接收部分靠近了發射線圈，從發射級接收了足夠的能量，于是使得VT3的源極電流增加，R6上也產生了足夠大的電壓，能夠推動VT4導通，在VT4的集電極產生了幅度足夠的負脈沖，驅動IC3使之輸出高電平。此高電平通過VD2再送到晶振的控制端，使其工作在連續振蕩狀態，這樣就完成了負載檢測的任務。
我們說這個電路是智能無線供電電路，其原因就是它能自動檢測有無負載。沒有負載時它工作在間歇狀態以節約電能，一旦檢測到負載就工作在連續狀態，使其正常工作。
圖2中，Rp作為檢測靈敏度調節；LED為工作狀態指示（紅燈間歇閃亮為檢測狀態，綠燈亮為連續工作狀態）；SA為維修開關，合上后，紅燈連續亮，輸出級連續工作，適于維修或弱負載時工作。
2．接收部分

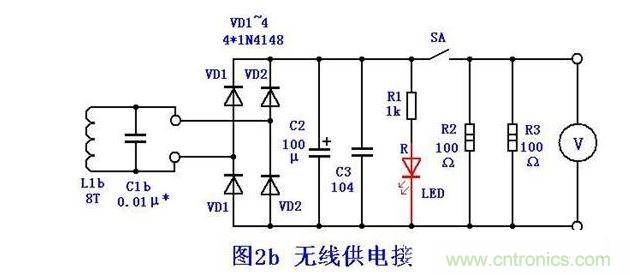

實際上任何一個具有接收線圈的裝置都可成為接收電路，這里只是給出其中一例，它可以實測接收部分的功率，也可以調整撤回路的諧振狀態，使之靈敏度最高。電路很簡單，就不再贅述原理了。電路見圖2b：
如果不測試接收距離和檢測系統的轉換效率，也可不裝圖2b的電路。
剩下的DIY大家有興趣的就自己動手操作，做出來的童鞋別忘了分享給大家看看哦。
