【導讀】行車記錄儀對于大家來說并不陌生，近幾年在我國的行車記錄儀使用的人也逐漸增多，它可以說是汽車“黑匣子”。網友的“悅視界”行車記錄儀壞了，由于過了保修期，故決定大卸八塊拆開看看真相，里面到底有什么蹊蹺呢？同時也可以幫助大家指點一下挑選行車記錄儀的一些要點。

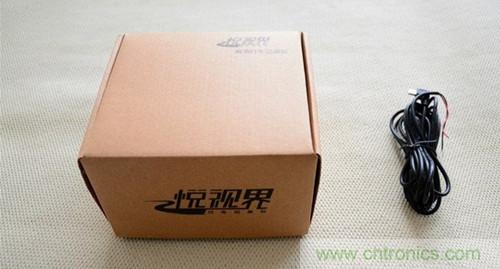

先給大家看看整體圖，旁邊黑色的線束是降壓模塊，12-5V的輸出1A，足夠記錄儀使用，由于是一側性塑封，無法拆解，所以沒有暴力破解，其實就是一個開關降壓電路。

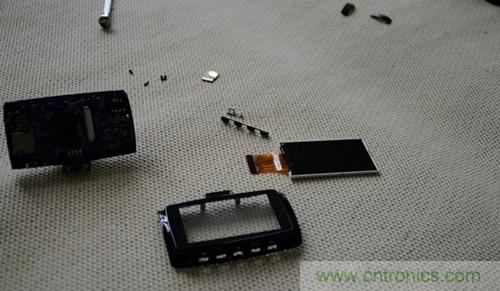

完全拆解，后蓋，液晶，按鍵，主板

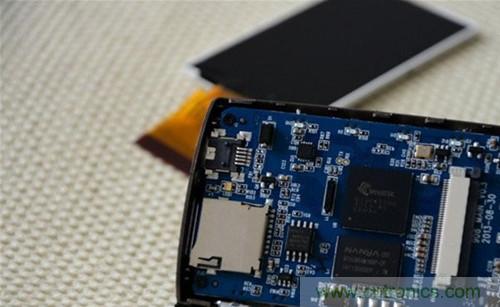

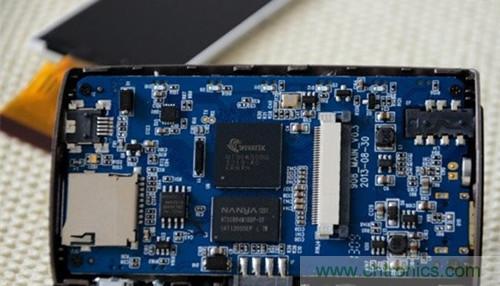

再看看里面的芯片，Novatek 聯詠科技的主控，型號：Nt96650 13年出來的芯片，推出這款芯片之前安霸A5的效果是最好的，但是價位也相當高，Nt96650推出以后效果不相上下，但是價格低很多，低端市場占有量不小。下面的小芯片是緩存，NANYA的NT5CB64M16DP ，NANYA南亞是臺灣的芯片廠商，只生產芯片，包括金士頓也是用南亞的芯片，話說金士頓使用的芯片夠雜的，見過不少U盤，內存條，使用各種廠商的內存顆粒……芯片容量是64M16位的，對付行車記錄儀足夠了。

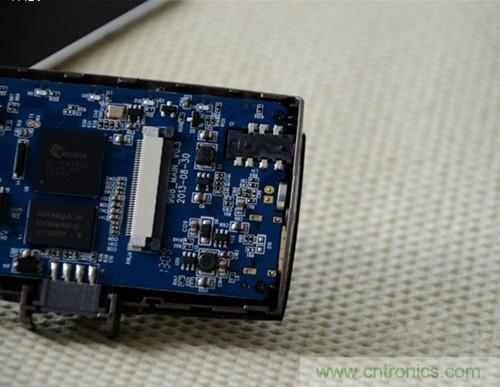

主板兩側各有一個TF卡插槽，雙卡雙錄，上面的就是USB數據口，支持USB充電。

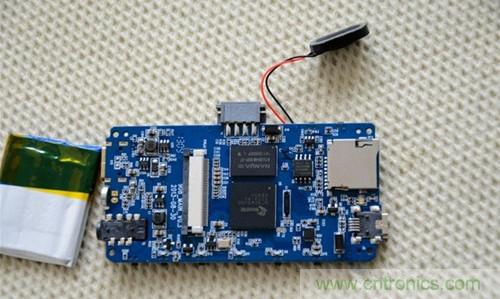

主板正面，揚聲器使用的是微型內磁，和手機很像。電池使用的依然是比較常見的鋰電池，容量300MA，容量雖然不大，但是支持?jǐn)嚯婈P(guān)機足夠了。

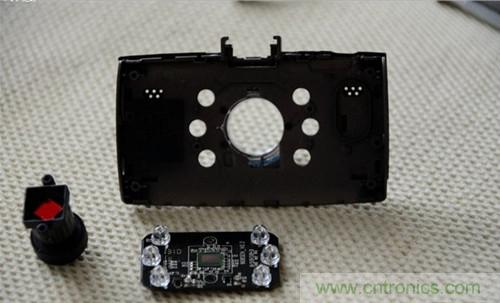

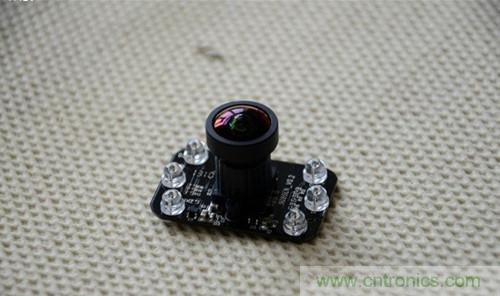

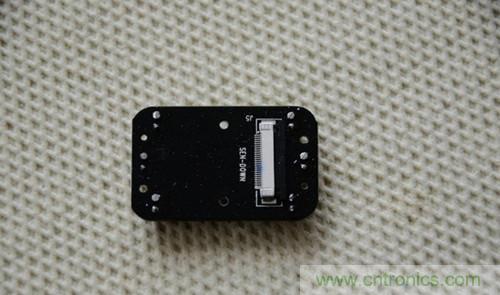

這個大家應該都不弄陌生，攝像頭，周圍6顆紅外補光燈

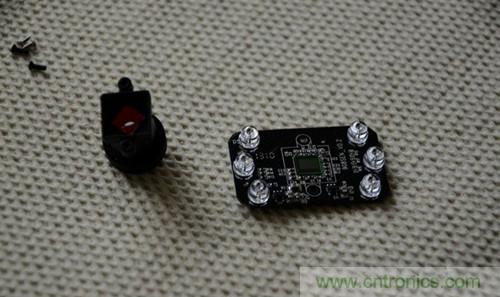

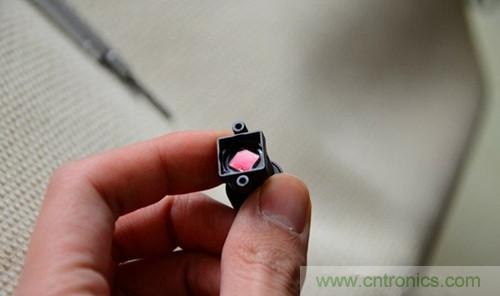

接著拆，露出了鏡片以及CMOS了

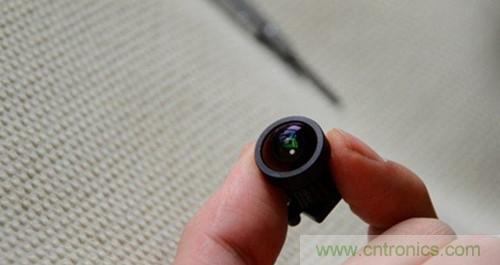

通過前面的圖片看出最外面的鏡片是鍍膜的，增加透光量，降低反光，里面的鏡片依然是鍍膜鏡片，這個鍍膜鏡片價高價低都有，例如單反一個鍍膜的UV鏡，便宜的幾十塊，貴的幾百塊，不過鍍膜在記錄儀上使用，不會太貴，不過總比沒有的好，由于鏡片是使用膠水固定，所以拆解到此為止。

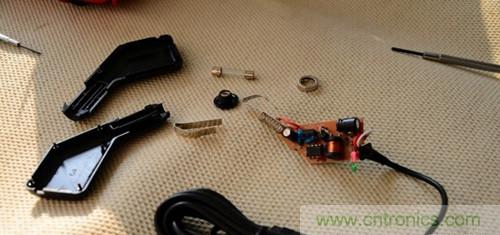

本來想查一下CMOS型號，范找了半天也沒找到，只有編號，只好作罷，ok了解完后直接按照拆解順序裝配回去。購買的所有車用電器都要全部拆解，檢查有沒有隱患，然后再進行修復，使用，如果無法修復，就直接更換，同樣，這款記錄儀另外一個配件，充電器，也是必須要拆機檢查，確保安全。

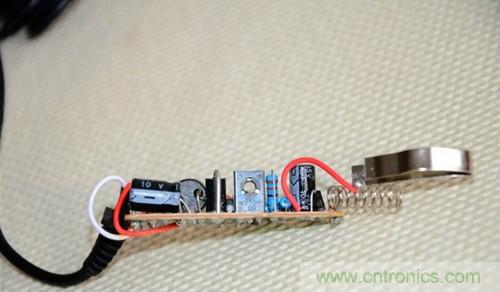

保險絲是2A，這個還是不錯，因?yàn)閷?duì)于記錄儀這個電流足夠了，超過后說明有短路，馬上斷開保險。

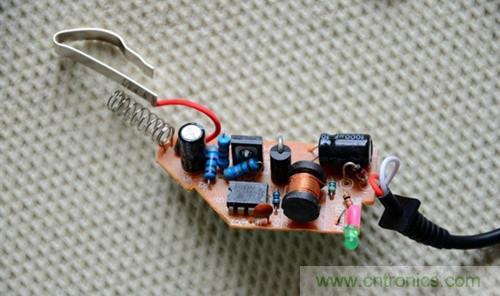

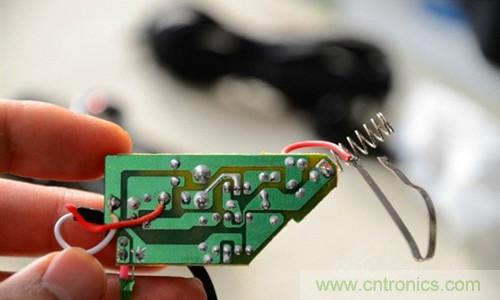

看一下板子全貌輸入輸出分別有兩個濾波電容，過濾掉其他電器的雜波，使輸入輸出更平滑。輸入電容耐壓35V，輸出10V，還是有很大的余地的。
使用三極管擴流的典型電路，NECB772
這個記錄儀綜合來說白天效果還是非常好的，拍照清晰，廣角畸變小，能覆蓋車頭兩側可視范圍，黑夜在只有車燈照明情況下，拍攝效果也很棒，如果環境光比較亮，（路燈）那效果更好一些，主控方案選擇的是最新的方案，在外圍元件，主板做工方面比較放心，鏡頭采用鍍膜技術，減小光暈增加透光量，還有雙卡，這些都是一些常見記錄儀不具備的。
當然，任何東西沒有十全十美，現在來說一下缺點，白平衡控制不好，有的時候拍出來的效果是藍色的，尤其是光照不均勻時候，比如樓后擋光，這個時候自動白平衡就有點崩潰，不過這個不是什么大問題，畢竟出問題看到錄像效果，而不是去關心顏色是否正確，這個是固件的問題，升級一下應該就沒問題了，再就是依然使用的是鋰電池，沒有使用法拉電容，這個有點遺憾。
一個品牌的法拉電容全新正品也就15左右，10F的，當然有利就有弊，使用法拉電容后記錄儀的待機時間就會急劇縮短，有可能不到30秒就低電關機，如果帶鋰電池，還能拿下來當DV用，甚至可以拿下來進行拍照取證。
本文給大家介紹了一下行車記錄儀選購的一些要點，主控芯片的選擇，鏡頭好壞，電路布局合理，希望能夠幫助大家選購優質的行車記錄儀。
