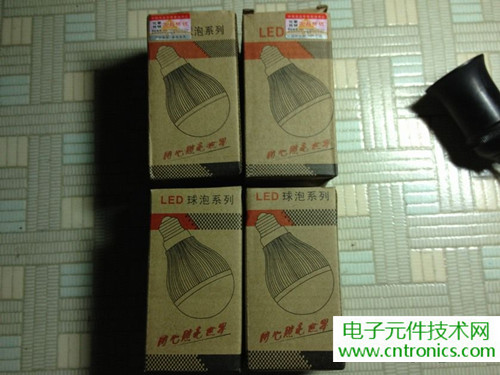

這次LED燈泡拆解的主角優普和勝源。包裝差不多,只是優普加了自己的貼標。

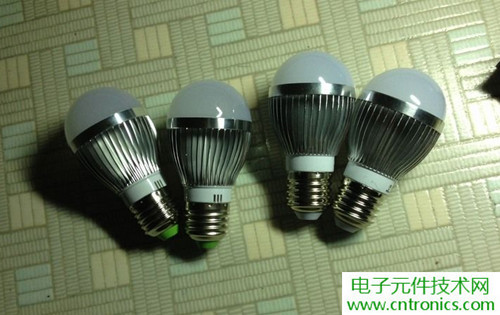

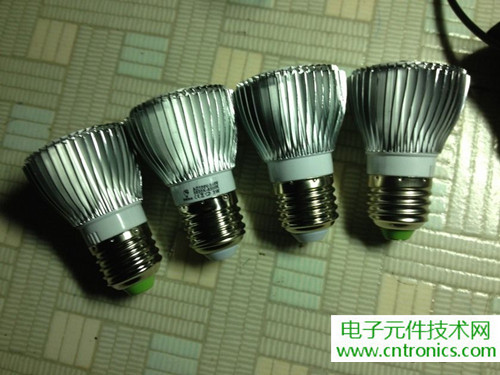

四個LED燈泡的外觀。

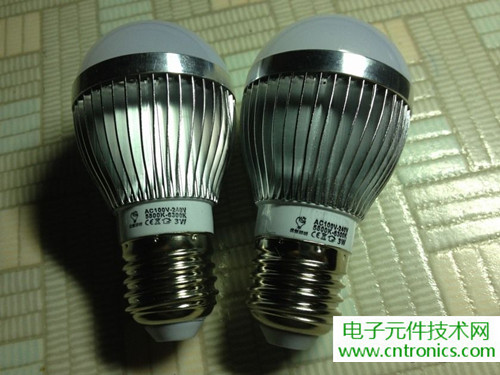

這個是優普LED燈泡。

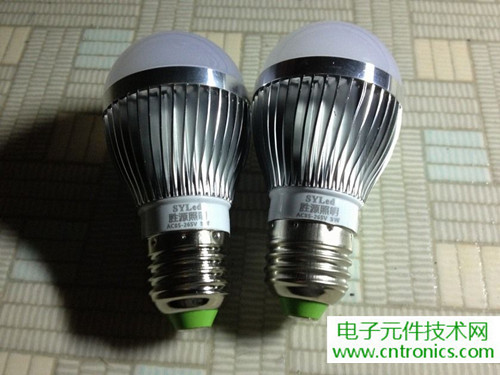

這個是勝源LED燈泡。
去掉蓋子,拆開檢查,發現個炸彈啥的。

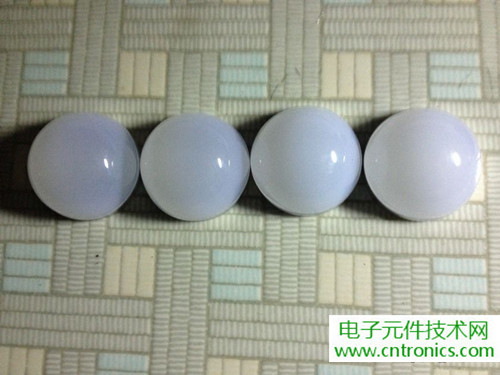

燈罩都差不多。

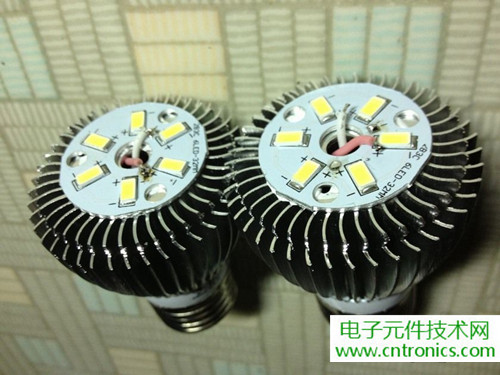

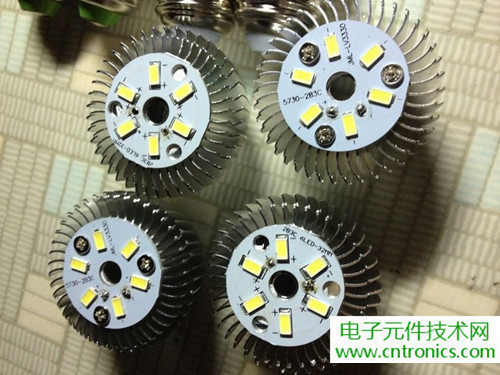

燈珠也差不多,都是5730貼片。

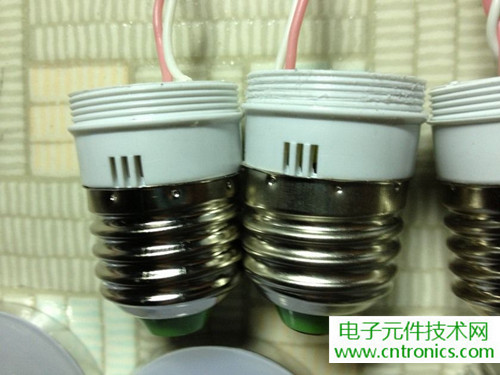

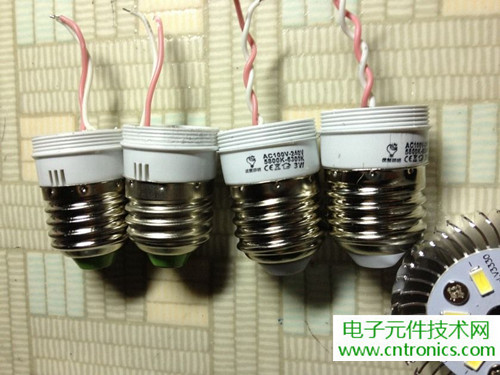

看外觀勝源略勝一籌,開了通風口。

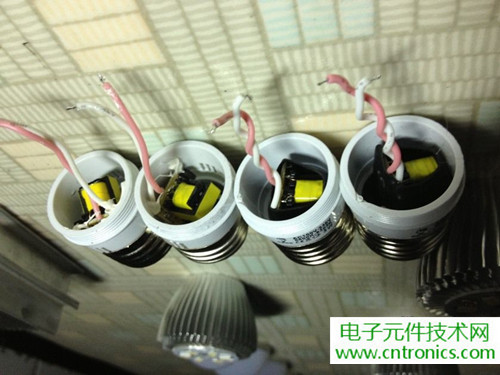

內部驅動都差不多直觀看到勝源的有恒流IC。優普的看不到。

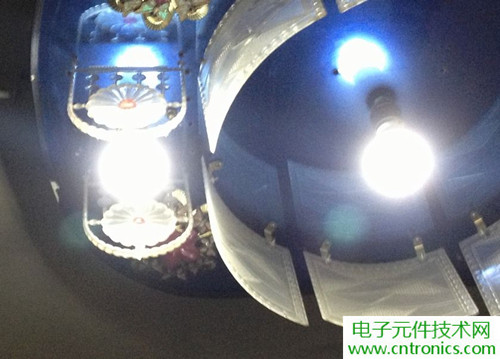

整體來看燈珠顏色一樣。

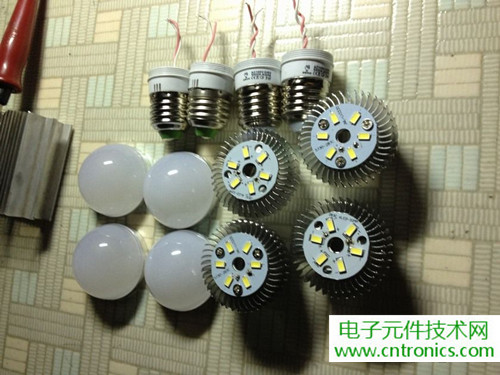

拆成這樣子了。合照留個念。
個人認為這通風孔應該有創意的。

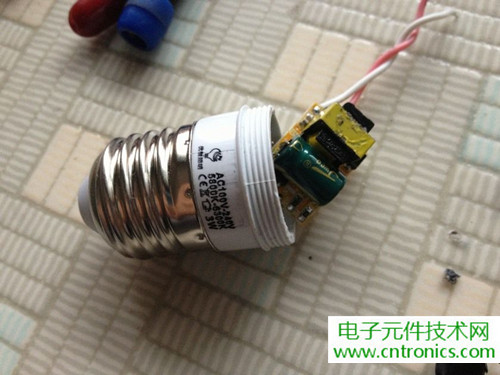

拆解優普驅動,看燈板和散熱沒有螺絲,是膠水粘的,用美工刀割下。外面用熱縮管套的然后用熱熔膠粘的,好難拆,為了看個驅動真是夠不容易的!

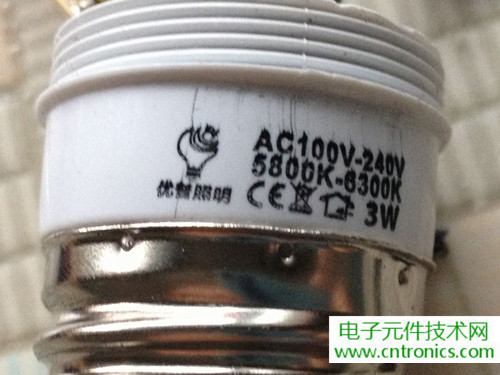

標識帶的很多,各種認證。

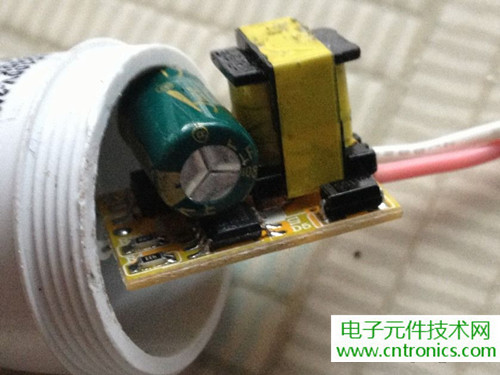

看驅動,竟然帶恒流IC不錯。

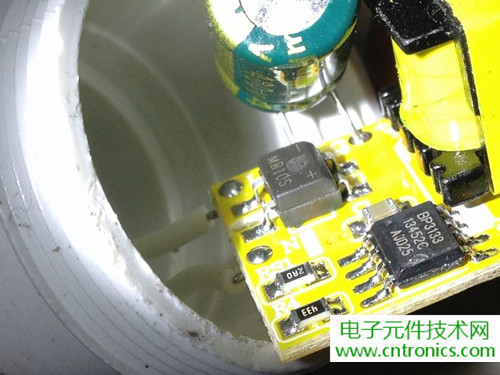

看到里面的四條腿的整流IC,帶正負標識。厲害,第一次拆到這玩意。

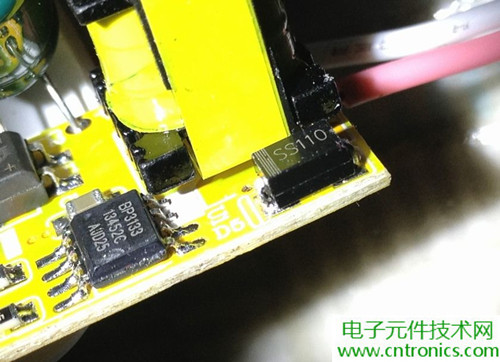

SS110。

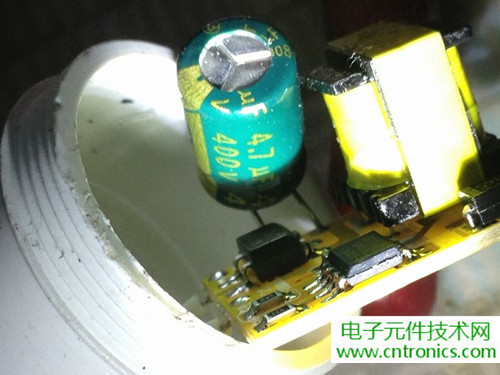

電容也不落后,400V4.7UF。

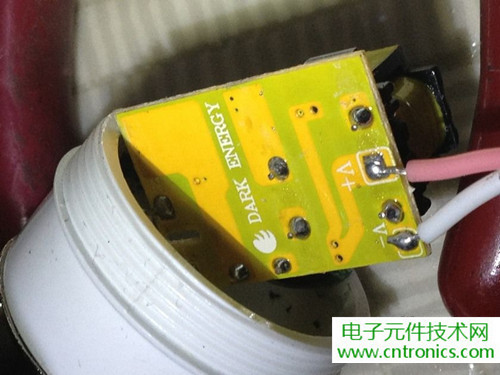

電路板的背面。

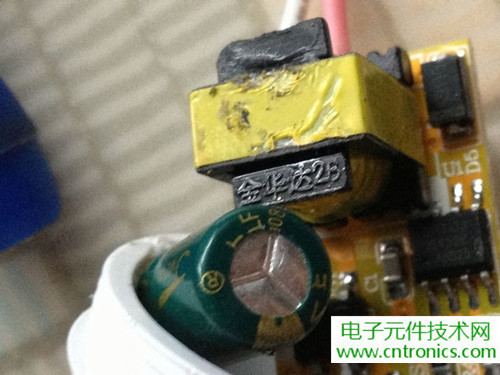

變壓器上也有標識,難得。
這次買的優普和勝源都不錯,都帶恒流IC,優普的電路和用料都是很棒的,而且竟然還帶個整流ICBP3133隔離恒流驅動芯片(內置),3.5元一個還有何求!
