【導讀】超聲流量計的優勢在于其非接觸式測量方法，適用于測量不易接觸和觀察的流體，以及適用于大管徑流量的測量。采用的時間差及多普勒工作原理，即使在含氣泡、固體顆粒等多相流液體復雜工況中表現出優異的測量性能。下面將介紹超聲波流量計的應用場景案例并提供相對應的解決方案。
摘要
超聲流量計的優勢在于其非接觸式測量方法，適用于測量不易接觸和觀察的流體，以及適用于大管徑流量的測量。采用的時間差及多普勒工作原理，即使在含氣泡、固體顆粒等多相流液體復雜工況中表現出優異的測量性能。下面將介紹超聲波流量計的應用場景案例并提供相對應的解決方案。
掃碼可申請免費樣片以及獲取產品技術規格書
超聲波流量計常見應用場景：
在半導體行業。工廠生產過程中會用到大量的水。這其中，有部分是不導電的純水，傳統的電磁流量計難以測量；也有部分可能含有腐蝕性的氫氟酸等介質的水，那么不耐腐蝕的流量測量計則無用武之地。所有的這些流量都需要被測量和控制，且要求高重復性、高安全性的簡便測量方案。該場景就可以采用超聲流量計方案進行測量，方案無需在管道或管道系統中進行物理干預或修改。它們通過超聲波技術來測量流體流動速度，無需打開管道或引入額外的傳感器，因此不會對流體流動產生阻力或壓力損失。
生物制藥企業同樣需要超聲波流量計方案的非侵入式測量特性，對生產過程中流體系統的精準控制，來降低其中的污染風險、提高衛生水平和優化高科技工藝過程，從而提升產品的整體質量。
不僅如此，在能源方面，天然氣長輸管道具有運行壓力高、輸氣量大、輸送距離長的特點，在天然氣貿易交接方面對流量計的準確性要求較高。氣體超聲流量計具有量程比寬、壓力損失小、無可動部件、適用于大口徑管道等特點，較好地滿足了天然氣長輸管道的計量需求。包括在光伏行業中，除了用于監測冷卻水的流量外，超聲流量計也可以用來監測和測量污水處理系統中的流量，確保相應設施的正常運行。基于龍芯高性能芯片開發的超聲波流量計方案：

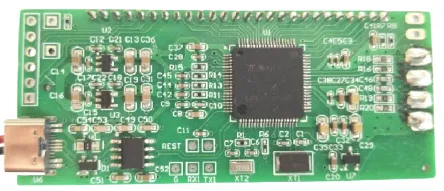

該方案主控采用龍芯超聲波流量測計量芯片LS1D，是龍芯自主設計研發的用于超聲波熱表、水表和氣表測量的專用SOC芯片，與同期市場上產品相比具有高精度、高安全性、高性價比、高集成度、低功耗等特點。方案集成了CPU、串口等功能，時間測量單元、溫度測量等單元，超聲波脈沖發生器、段式LCD控制器、電壓檢測、空管檢測、斷線檢測等多個功能模塊，可廣泛應用于供水、供熱、燃?xì)獍踩榷喾N領域。1、單芯片方案，降低成本、增加了產品的穩定性3、電子傳感技術，無任何機械運動部件，計量性能長期穩定不會下降7、實時數據傳輸，可用于泄漏檢測與管網監測 9、內置數據存儲，可追溯使用期內水表運行狀態以及數據記錄10、水表通過NB-IOT方式與平臺進行通信，實現數據上下傳業務

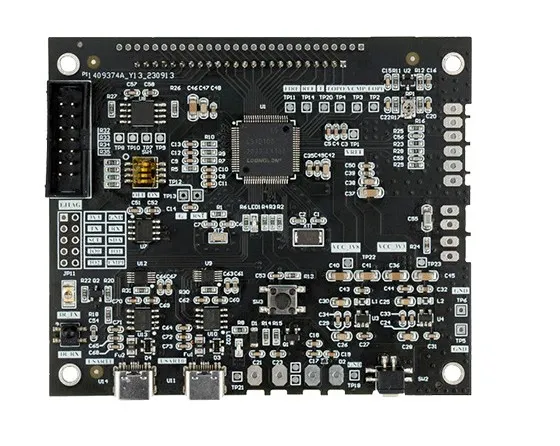

2.龍芯LS1D超聲波流量測計量便攜式演示板
龍芯LS1D超聲波流量測計量便攜式演示板是基于龍芯超聲波流量測計量芯片LS1D搭建的快速測試、評估超聲波流量轉換器的硬件開發平臺。此款樣品開發套件提供了超聲波水表所需的硬件接口，配套軟件包不僅提供了完整的套件編譯開發環境，還備有用戶友好的參數配置和單元功能測試用例，極大縮短了用戶的開發周期。可廣泛應用于供水計量、供熱計量、工業流量計量等行業。
掃碼可申請免費樣片以及獲取產品技術規格書
