【導讀】開關電源是當前電子信息飛速發展不可或缺的電源方式之一。開關電源以其功耗小、效率高、節能效果顯著的優勢，廣泛應用于各種消費類電子以及各類供電系統當中，成為一種主流的電源產品。
開關電源是當前電子信息飛速發展不可或缺的電源方式之一。開關電源以其功耗小、效率高、節能效果顯著的優勢，廣泛應用于各種消費類電子以及各類供電系統當中，成為一種主流的電源產品。
測試需求
開關電源集成化是電源未來發展的主要趨勢，這也就意味著功率密度將會越來越大，對工藝要求也會越來越高，在半導體器件和磁性材料沒有新的突破之前，技術創新的重點將集中在如何提高開關電源的效率和減小重量上。
典型開關式電源的效率可能約為87%，也就是會有13%的輸入功率在電源內部耗散，主要表現以廢熱的形式。在這些損耗中，很大一部分耗散在開關器件，通常是MOSFETs或IGBTs，而開關器件最主要損耗便是：開通損耗和關斷損耗。
測試原理及方法
在理想情況下，開關器件像照明開關一樣要么“開”、要么“關”，并在這兩種狀態之間瞬時切換。在“開”的狀態下，開關的阻抗是零，開關中沒有功率耗散，而不管有多少電流流經開關。在“關”的狀態下，開關的阻抗是無窮大，流經的電流是零，因此也沒有功率耗散。
在實際中，某些功率是在“常開”（傳導）的狀態過程中耗散的；還有一些功率損耗，是在“開”和“關”（關閉）轉換、在“關”和“開”（打開）轉換期間耗散的，通常后者比前者明顯要高得多。

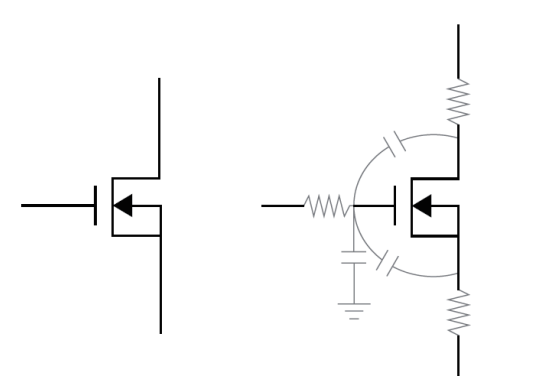

圖1
之所以出現這些不理想的情況，是因?yàn)殡娐分写嬖谥?a target="_blank">寄生參數。如圖1所示，柵極上的寄生電容會降慢器件的開關速度，延長打開時間和關閉時間。在漏極電流流動時，MOSFET漏極和源極之間的寄生電阻都會耗散功率。
示波器測試開關損耗的原始辦法：需要工程師手動設置選通，并添加 數學公式，這樣便會導致不同工程師略微不同的設置方法引起不同的 測試結果。為了避免人工誤差，現流行使用軟件進行自動測量。
示波器測試開關損耗的新方案：泰克的POWER高級功率測量和 分析軟件為開關損耗測量提供了定制化自動設置功能，并且符合 IEC60747-8 和 IEC60747-9 的測試方法，告別復雜設置，現在只需按 一個按鈕，就可以執行全套開關損耗功率和能量測量。

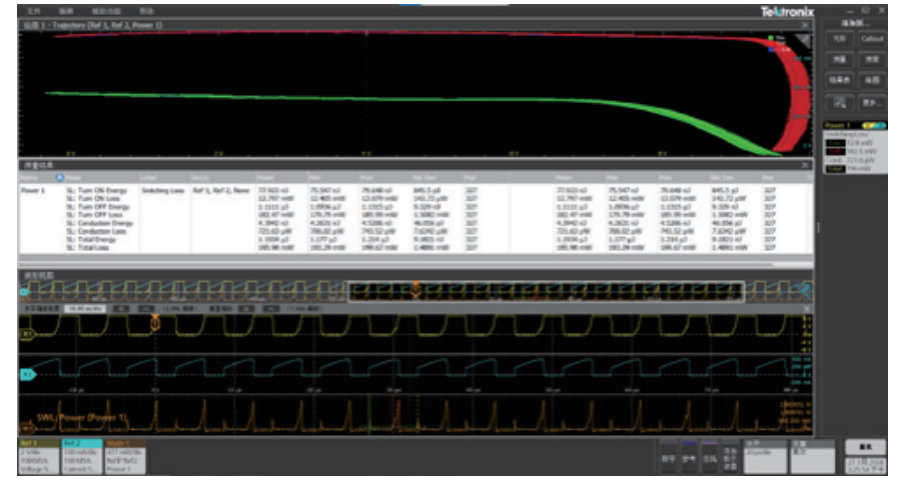

軟件中可以選擇算法模型，支持MOSFET和BJT/IGBT算法；電源類型支持SMPS、PFC和Flyback；可以使用自動幅度和上升時間測量， 確定信號的幅度，設置10% 和90% 幅度時的測量門限值，然后測量信號的上升時間。此外，在復雜的信號中，可以使用光標選通功能，把測量重點放在波形的特定部分。然后把幅度乘以80%，除以上升時間指標，計算得出轉換速率。還支持繪制出軌跡圖，方便設計工程師對其進行分析優化。這一款軟件可以極大提高工作效率，縮短項目工期，并減少人為誤差，是當前很多開關電源設計工程師的新寵。

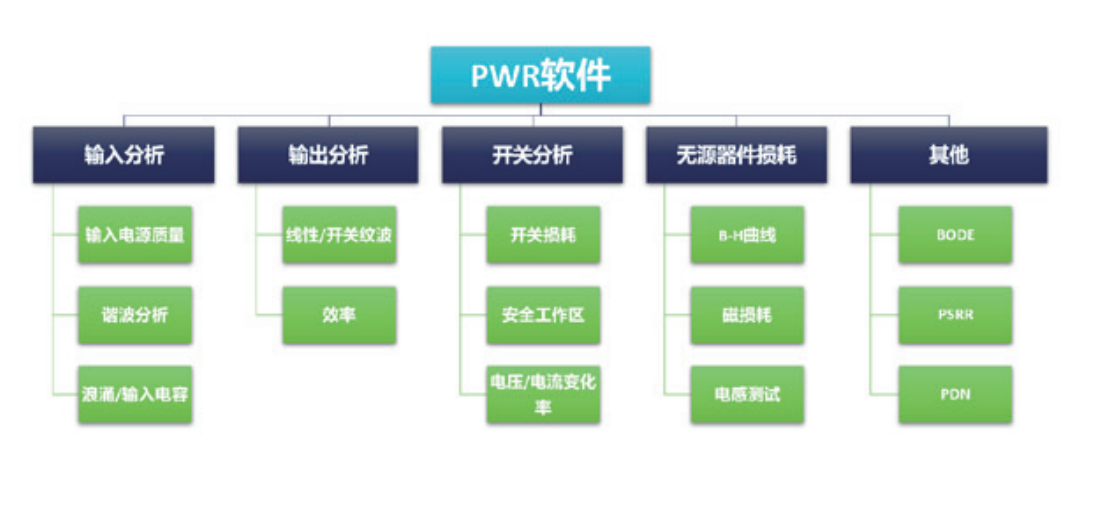

POWER高級功率測量和分析軟件能夠覆蓋電源設計全流程測試，從電源的輸入到輸出，再到功率級和環路分析，都可以在一臺示波器上實現半自動化測試，具體POWER內容可查看《使用5-PWR應用軟件進行電源測量和分析》應用指南。
測試方案
示波器：泰克MSO4/5/6系示波器
軟件：Power高級功率測量和分析軟件

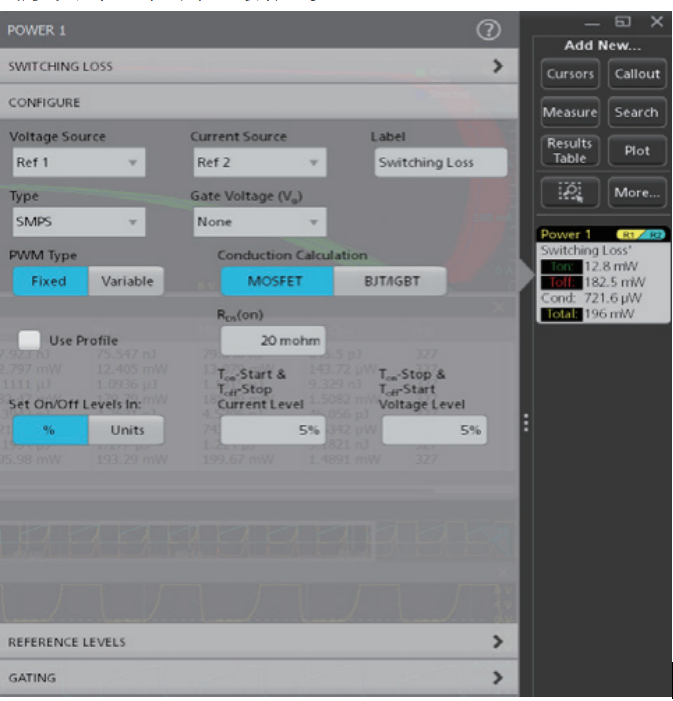

軟件界面

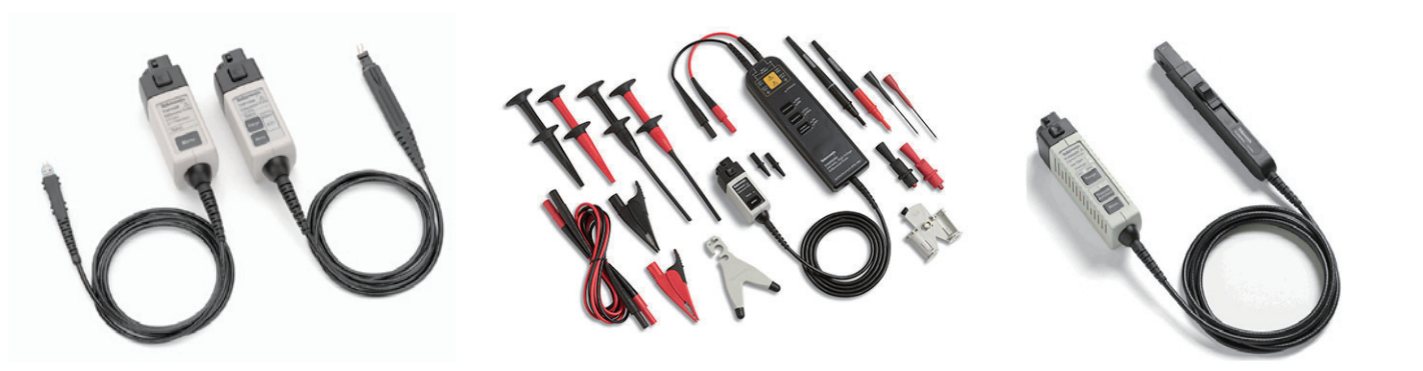

探頭：TDP10001GHz差分探頭、THCP0200/THDP0100高壓差分探頭、TCP0030A120MHzAC/DC電流探頭。
高帶寬差分探頭 高壓差分探頭 交直流電流探頭
