【導讀】運動檢測器廣泛部署于家庭、商業樓宇和其他設施中，當感知到指定區域有人員存在時，其會發出通知。檢測器通過聲音、光線或有線和無線傳輸方式將這些通知傳送到其他裝置，如控制面板、報警或云應用。
基于無線運動檢測器的系統更容易安裝和擴展，因為其消除了通過穿墻布線的麻煩。一些典型的感測方法包括被動紅外（PIR）、超聲波發射器和微波發射器。無線運動檢測器系統安裝在室內或戶外，主要用作入侵檢測系統，由于其射頻（RF）性能優良、功耗低、成本低，因此通常使用Sub-1 GHz無線技術。
使用SimpleLink Sub-1 GHz無線MCU進行設計
作為SimpleLink™微控制器（MCU）平臺的一部分，TI的片上系統（SoC）Sub-1 GHz解決方案（CC13x0無線MCU）可在單個芯片上提供低功耗和外設豐富的MCU，帶有集成RF解決方案。在傳感器系統（如下圖1所示）中，低功率無線MCU作為系統的主要MCU運行，可直接與傳感器或放大器、濾波器或比較器進行連接。CC1350和CC1310無線MCU還具有用于控制外設的集成電路（I2C）、通用同步接收器/發送器（UART）或串行外設接口（SPI），及用于模擬的12位模數轉換器信號采樣。
通過選擇片上系統無線MCU代替芯片組解決方案（單獨的MCU和RF收發器），您可獲得更好的集成度、尺寸和成本。主MCU基于ARM®Cortex®-M3架構，其中包含適用于您的應用和協議的充足的閃存和RAM。

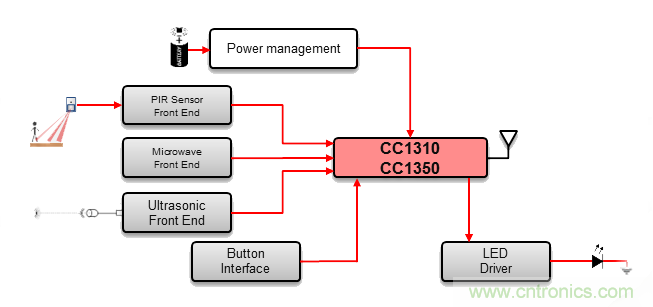

圖1：無線運動檢測器框圖
低功耗
極低的關斷或備用電流模式（分別為0.185μA和0.7μA），51μA/ MHz每秒百萬指令（MIPS）消耗，以及接收器（5.4mA）和發送器（10dBm時為13.4mA）建立了低功耗設計的基礎。另外，一種稱為傳感器 —— 控制器模塊的新型低功率執行單元監視傳感器，而系統的其余部分（主MCU）保持休眠狀態。這使得系統每秒可以消耗低達0.95μA的ADC讀數。
在典型的運動檢測器系統中，傳感器控制器連續監測傳感器。從下圖可以看出，一旦觸發，控制器會喚醒主MCU，然后主MCU將通知發送到中央單元。

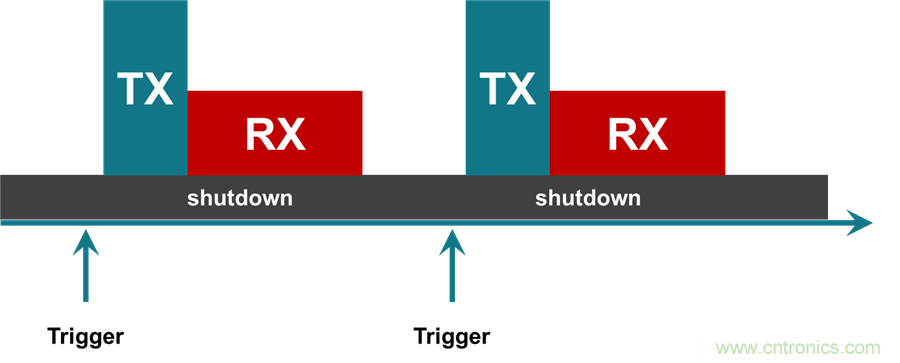

圖2：典型用例配置文件
軟件
SimpleLink Sub-1 GHz CC13x0軟件開發工具包（SDK）為RF通信提供了兩個簡易選項。第一個選項稱為Easylink，它是一個專有的RF接口，使用其中一個受支持的調制，以及一個基于標準的802.15.4g堆棧用于星型拓?fù)?。使用Easylink，您可以使用自己的協議，并向現有的無線系統添加運動檢測器。如果您沒有專有協議，TI 15.4堆?？赡芨m合您。其標準訪問機制包括確認、安全功能和跳頻選項——可幫助您防范RF干擾、網絡攻擊和嘈雜環境的工具。TI還提供端到端的傳感器到云解決方案，可實現傳感器節點之間的雙向通信，以及云提供商進行監控和控制。
雙模式系統
CC1350無線MCU支持Sub-1 GHz和Bluetooth®低功耗連接。添加藍牙低功耗連接為新型和高級應用提供了新的選擇。藍牙低功耗技術為運動檢測器系統添加了本地用戶界面（以最低的成本），因此最終用戶可以直接與每個智能設備進行通信，從而在整個系統中設置配置和提取信息。圖3所示為具有多個運動檢測器的電力室。這些傳感器正在形成一個Sub-1 GHz網絡，以相互連接和進行報警。但是由于這些設備還具有藍牙低功耗連接，因此可以使用智能手機或平板電腦進行訪問。

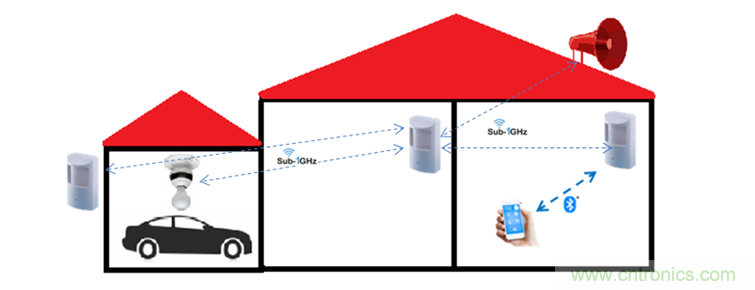

圖3：具有藍牙低功耗的無線運動探測器系統
系統管理使用藍牙低功耗
為設置此系統，手機或平板電腦通過藍牙低功耗連接到運動檢測器，并傳輸Sub-1 GHz網絡的網絡屬性和安全憑證。完成網絡配置后，運動檢測器切換到Sub-1 GHz模式并連接到Sub-1 GHz網絡。您可以使用手機或平板電腦界面為運動傳感器配置其它選項，例如檢測模式、靈敏度、日特定模式等。您還可以通過檢查手機上的網絡狀態來輕松測試系統，而無需等待報警聲響。
通過藍牙低功耗連接到移動應用程序，也可以輕松地將軟件更新推送到系統的任何部分，保持其處于最新和無故障狀態。只需發布更新，將其推送到您的移動應用程序用戶，他們將收到通知，以對系統進行升級。
最后，藍牙低功耗支持廣告功能。通過廣告，運動檢測器可以非連接模式向附近電話發送通知，自動向最終用戶推送電池狀態或網絡問題等通知。
