【導讀】想要學習時間繼電器，必須先要了解時間繼電器的分類、工作原理、各個引腳的含義、接線方法以及控制原理圖。
時間繼電器作為電工基礎中常用的繼電器之一，在控制領域應用廣泛，雖然現在都在使用可編程控制器、時控開關等智能控制設備，但是都是基于基礎的時間繼電器原理，那么下面我們開始學習吧。
時間繼電器是指當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。
一、繼電器的分類
時間繼電器可以按照工作原理和延時方式分為好幾大類，我們著重分析常用的幾類，根據工作原理可以分為，空氣阻尼式時間繼電器、電動式時間繼電器、電磁式時間繼電器、電子式時間繼電器等。
常用的有兩種，因為價格低廉、原理清晰、控制要求不高，我們一般選擇空氣阻尼式時間繼電器、電磁式時間繼電器。

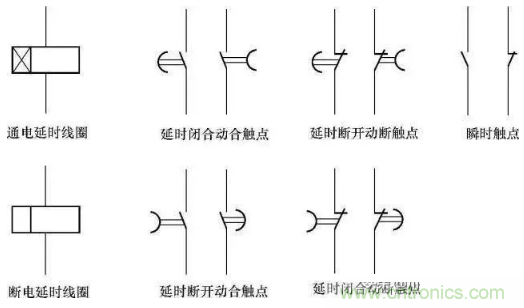

根據延時方式我們分為通電延時型、斷電延時型，工作原理和含義顧名思義。
二、工作原理

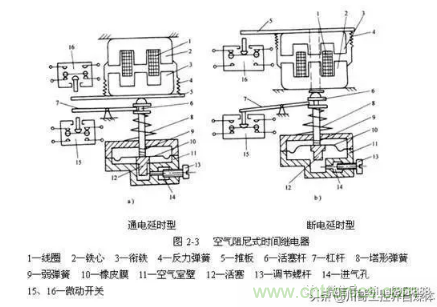

空氣阻尼是時間繼電器：主要的延時原理是利用氣囊式阻尼器，線圈得電以后，釋放或者吸合阻尼器，空氣通過微小孔緩慢進入，到達時間以后，實現接通斷開作用；
電磁式時間繼電器：主要原理是接通或者斷電以后，磁通緩慢衰減的原理讓銜鐵釋放讓線路得到延時的作用。
三、各個引腳的含義

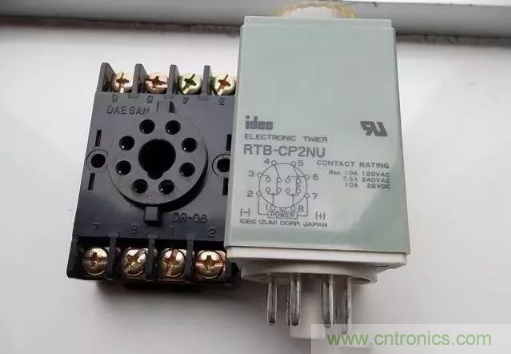

我們以這款通電延時型時間繼電器為例：

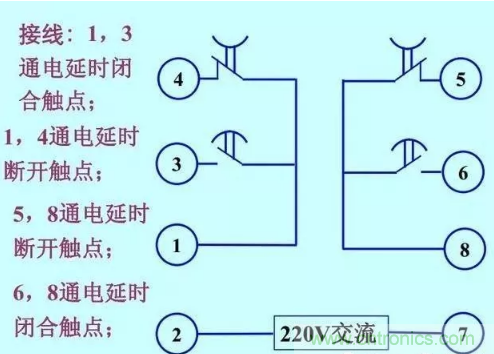

1-2腳為電源線圈，這兩個腳是需要連接電壓的，根據自己選用的電壓值正確連接，常用的為220Ｖ，２４Ｖ；
1-3腳為通電延時閉合觸點，接通電源，給了信號之后線圈得電，等到設置時間到達以后，觸點閉合；
1-4腳為通電延時斷開觸點，接通電源，給了信號之后線圈得電，等到設置時間到達以后，觸點斷開；
5-8腳為通電延時閉合觸點，接通電源，給了信號之后線圈得電，等到設置時間到達以后，觸點閉合；
6-8腳為通電延時斷開觸點，接通電源，給了信號之后線圈得電，等到設置時間到達以后，觸點斷開；
四、接線方法以及控制原理

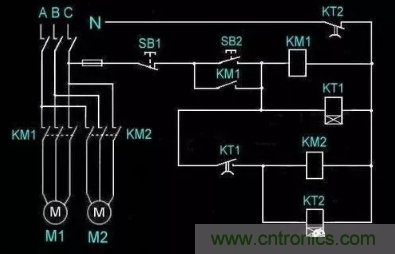

各個引腳的含義我們已經搞清楚了，下面就可以根據控制原因進行接線，我們以下圖為例，在電路中加入KT通電延時時間繼電器，當按下啟動按鈕ＳＢ２線圈KT1、KM1得電交流接觸器KM1吸合，電動機M1轉動，延時閉合開關KT1到達時間吸合，KM2、KT2得電，交流接觸器KM2得電吸合，電動機M2轉動，延時斷開開關KT2在到達時間以后斷開，整個控制回路斷開，所有電機停止轉動；
這就是時間繼電器在一條控制電路中起到的延時斷開、延時閉合的作用。
下面分享幾個經典時間繼電器控制電路原理圖：

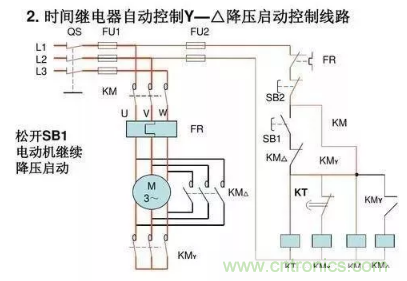

星三角降壓啟動

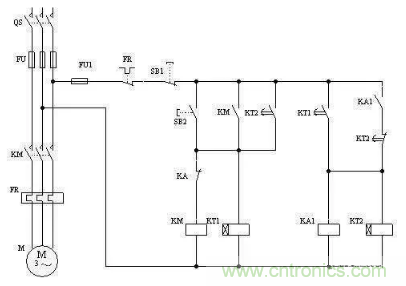

延時啟動、關閉控制
