【導讀】控制繼電器是一種自動電器，它適用于遠距離接通和分?jǐn)嘟?、直流小容量控制電路，并在電力?qū)動系統中供控制、保護及信號轉換用。控制繼電器的輸入量通常是電流、電壓等電量，也可以是溫度、壓力、速度等非電量，輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。
控制繼電器是一種自動電器，它適用于遠距離接通和分?jǐn)嘟?、直流小容量控制電路，并在電力?qū)動系統中供控制、保護及信號轉換用。控制繼電器的輸入量通常是電流、電壓等電量，也可以是溫度、壓力、速度等非電量，輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。
繼電器的特點是當其輸入量的變化達到一定程序時，輸出量才會發生階躍性的變化。
用途特點
控制繼電器是一種自動電器，它適用于遠距離接通和分?jǐn)嘟?、直流小容量控制電路，并在電力?qū)動系統中供控制、保護及信號轉換用。
繼電器的輸入量通常是電流、電壓等電量，也可以是溫度、壓力、速度等非電量，輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。繼電器的特點是當其輸入量的變化達到一定程序時，輸出量才會發生階躍性的變化。
二、控制繼電器的工作原理
關于控制繼電器的原理我們通過常用的控制繼電器來說明一下，分別從熱繼電器的工作原理和時間繼電器的工作原理來分析了解：
熱繼電器的工作原理
熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。
電動機在實際運行中，如拖動生產機械進行工作過程中，若機械出現不正常的情況或電路異常使電動機遇到過載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若過載電流不大且過載的時間較短，電動機繞組不超過允許溫升，這種過載是允許的。但若過載時間長，過載電流大，電動機繞組的溫升就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至?xí)闺妱訖C(jī)繞組燒毀。所以，這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理，在出現電動機不能承受的過載時切斷電動機電路，為電動機提供過載保護的保護電器。
使用熱繼電器對電動機進行過載保護時，將熱元件與電動機的定子繞組串聯，將熱繼電器的常閉觸頭串聯在交流接觸器的電磁線圈的控制電路中，并調節整定電流調節旋鈕，使人字形撥桿與推桿相距一適當距離。當電動機正常工作時，通過熱元件的電流即為電動機的額定電流，熱元件發熱，雙金屬片受熱后彎曲，使推桿剛好與人字形撥桿接觸，而又不能推動人字形撥桿。常閉觸頭處于閉合狀態，交流接觸器保持吸合，電動機正常運行。
若電動機出現過載情況，繞組中電流增大，通過熱繼電器元件中的電流增大使雙金屬片溫度升得更高，彎曲程度加大，推動人字形撥桿，人字形撥桿推動常閉觸頭，使觸頭斷開而斷開交流接觸器線圈電路，使接觸器釋放、切斷電動機的電源，電動機停車而得到保護。
熱繼電器其它部分的作用如下：人字形撥桿的左臂也用雙金屬片制成，當環境溫度發生變化時，主電路中的雙金屬片會產生一定的變形彎曲，這時人字形撥桿的左臂也會發生同方向的變形彎曲，從而使人字形撥桿與推桿之間的距離基本保持不變，保證熱繼電器動作的準確性。這種作用稱溫度補償作用。
螺釘8是常閉觸頭復位方式調節螺釘。當螺釘位置靠左時，電動機過載后，常閉觸頭斷開，電動機停車后，熱繼電器雙金屬片冷卻復位。常閉觸頭的動觸頭在彈簧的作用下會自動復位。此時熱繼電器為自動復位狀態。將螺釘逆時針旋轉向右調到一定位置時，若這時電動機過載，熱繼電器的常閉觸頭斷開。其動觸頭將擺到右側一新的平衡位置。電動機斷電停車后，動觸頭不能復位。必須按動復位按鈕后動觸頭方能復位。此時熱繼電器為手動復位狀態。若電動機過載是故障性的，為了避免再次輕易地起動電動機，熱繼電器宜采用手動復位方式。若要將熱繼電器由手動復位方式調至自動復位方式，只需將復位調節螺釘順時針旋進至適當位置即可。

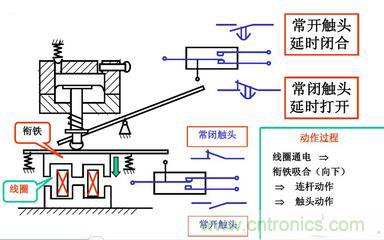

時間繼電器工作原理
當線圈通電時，鐵芯吸引使得銜鐵和托板下移，瞬間動作觸點接通或斷開?；钊麠U和杠桿由于受阻尼作用影響緩慢下降，一定時間后，活塞桿下降到一定的位置，便通過杠桿推動延時動作觸點發生動作，處于斷開狀態，而動合觸點閉合。繼電器的延時時間便是線圈通電到延時觸點完成動作的時間。當線圈斷電時，繼電器依靠彈簧的恢復作用復原。
三、控制繼電器的作用是什么
控制繼電器用途廣泛，種類繁多，習慣上按其輸入量不同分為如下幾類：
①電壓繼電器它是根據電路電壓變化而動作的繼電器，如用于電動機失壓、欠壓保護的交直流電壓繼電器;用于繞線式電動機制動和反轉控制的交流電壓繼電器;用于直流電動機反轉及反接制動的直流電壓繼電器等。
供增大控制電路中觸點數量或容量而用的中間繼電器，實質上也是電壓繼電器，僅僅是其動作值無需調整而已。
②電流繼電器它是根據電路電流變化而動作的繼電器，被用于電動機和其他負載的過載及短路保護、以及直流電動機的磁場控制或失磁保護等。
③時間繼電器這是從接受信號到執行元件動作有一定時間間隔的繼電器，如起電動機時用以延時切換起動電阻、電動機能耗制動和生產過程的程序控制等所用的繼電器。
④熱繼電器供交流電動機過載及斷相保護用的繼電器。
⑤溫度繼電器供各種設備作過熱保護或溫度控制用的繼電器。
⑥速度繼電器供電動機轉速和轉向變化監測的繼電器。
