CAN-bus的可靠性很高，但是在某些情況下還是發生錯誤，為了使數據能夠在總線上可靠傳輸，CAN-bus規范對各類幀的格式、用途及發送時機都進行了詳細的規定。下面我們來總結下在CAN通訊中會出現哪些錯誤。
圖一
位錯誤：發送節點在發送數據的同時也會對發出的比特流采樣回收，如果監測到總線電平與正在發送的電平不符，將會發生位錯誤（Bit Check Error）；
位填充錯誤：為解決異步串行通訊中共有的缺點——各節點通訊時鐘不同步，CAN-bus采用了一種同步的方式，規定每隔5個位的時間長度進行一次同步，當傳輸信號連續5個位是相同的，就要插入一個點評相反的位(稱為“填充位”)，如果電纜上傳輸?shù)男盘?hào)不滿足這一規則，則會出現填充位錯誤（Bit Stuff Error）；
CRC錯誤：發送端發送的CRC值由發送器計算得出，接收器采用同樣的CRC算法，計算出接收端CRC值，若接收器計算的CRC值與接收到的CRC值不符，將會產生該類錯誤（CRC Error）；
格式錯誤：當傳輸?shù)臄?shù)據幀格式與任何一種合法的幀格式不符時會發生該類格式錯誤（Frame Check Error）；
應答錯誤：如果在ACK段發送節點沒有接收到接收節點發出的應答（顯性位），將發生應答錯誤（Acknowledgment Error），所以當單個節點發送數據幀時會發生該類錯誤。
錯誤幀在總線信號傳輸中起著信號燈的作用，接收和發送過程中如果檢測到通信出錯，便會發送錯誤幀，錯誤幀由錯誤標識符以及錯誤界定符構成。其中錯誤標識符分為兩種：“主動錯誤”和“被動錯誤”。
主動錯誤狀態下，只要檢查到錯誤，它立即“主動地”發出錯標識。所謂“出錯標識“，它本身就是一個“錯誤的位序列”（連續的6個顯性位，不滿足CAN協議的“最多5個連續的同性位”要求），目的是“主動地”告訴大家：即使你們沒有發現“剛才我已發現”的錯誤，現在我“以身作則”出錯啦！你們?cè)摽吹竭@個錯誤了吧！
如果處于被動狀態下，檢查到錯誤，它只能干瞪眼“被動地”等別人（主動報錯站點）報錯，等待的時候它可不能去動總線，直到識別出由主動報錯站點發出 的“錯誤的位序列”，它才松了一口氣：有人正式報錯了！然后他就可以去競爭總線，該干啥干啥。

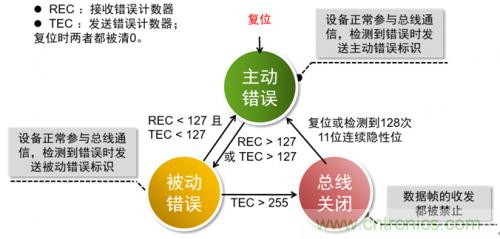

為了避免某個設備因?yàn)樽陨碓颍ɡ缬布p壞）導致無法正常收發數據而不斷地破壞數據幀，從而影響其他正常節點通訊，CAN-bus規范中規定每個CAN控制器都有一個發送錯誤計數器和一個接收計數器。根據計數值不同CAN節點會處于不同的設備狀態，狀態之間的轉換關系見下圖：
