【導讀】電路仿真大家用到最多的就是saber軟件，但是它的功能并不是你都了解。針對這個問題，小編為新手們總結出一些saber仿真開關電源的技巧。希望能對大家有所幫助。本篇文章中將介紹關于saber仿真中常見的幾個問題和一些比較簡單的技巧。
提到電路仿真，很多人首先想到的就是saber軟件。這款軟件能都在多領域之間實現電路的仿真與模擬，能夠幫助開發者解決從初始研發到設計詳細細節中產生的一系列仿真問題。
Saber功能強大，所以在日常生活當中我們可能并不能應用到它的所有功能，或者使用得并不熟練。針對這個問題，小編為新手們總結出一些saber仿真開關電源的技巧。希望能對大家有所幫助。本篇文章中將介紹關于saber仿真中常見的幾個問題和一些比較簡單的技巧。
saber仿真中常碰到的幾個問題
常見錯誤提示

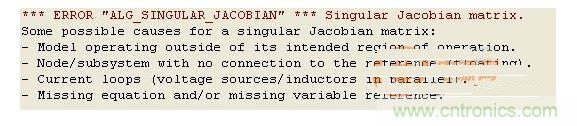

圖1
Model operating outside of its intended region of operation
運算出的結果使得模型超出了它正常的運行范圍,找不到解，表現為不收斂了。
處理這個問題比較麻煩，需要具體分析。
Node/subsystem with no connection to the reference (floating).
系統中缺少參考點，可能有某些端口沒有連接，處于懸空狀態。
Current loops (voltage sources/inductors in parallel).
存在電流環路.電流源只能并聯不能串聯。
電感與電壓源不能直接并聯，仿真的時候可以通過串電阻解決。
Missing equation and/or missing variable reference.
用軟件自帶模型仿，一般不會出現這個錯誤。還有就是新手在仿真的時候，容易忘記DC分析，這一點要注意。建議在瞬態仿真的時候，把DC分析點YES，養成習慣。

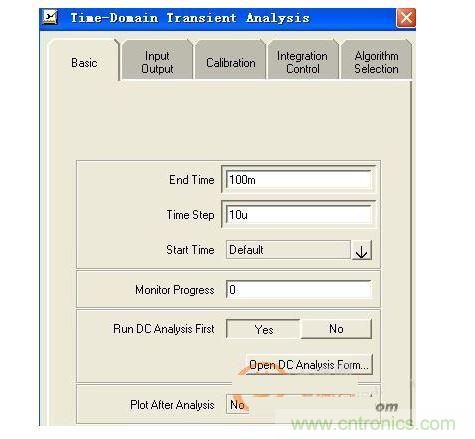

圖2
另一個典型問題是不收斂，一般是通過改截斷誤差來解決。實在不行的，就簡化電路，分步驟仿。其實在真正的電路設計中，其實仿真的都不會是復雜電路，只有學生寫論文從需要完整電路。
[page]
saber仿開關電源的技巧
快捷鍵的使用
對于一款軟件，快捷鍵的使用可以讓大家快速學會操作，其實學會saber的操作只要幾分鐘。
saber中常用的一些快捷鍵總結如下：
R ：翻轉
F：左右翻轉
D：上下翻轉
G：搜索
P：屬性修改
W：連線
Z：局部放大
縮小:page down
放大:page up
保存：ctrl+S
復制：ctrl+C
粘貼：ctrl+V
很多快捷鍵都有共性，其他軟件也是如此，尤其是后面幾個，相信熟悉電腦的都知道。掌握了快捷鍵的使用，畫圖可以達到事半功倍的效果。
快捷鍵的自定義
也許有人覺得快捷鍵有時候也不很方便，那么可以自定義嗎?

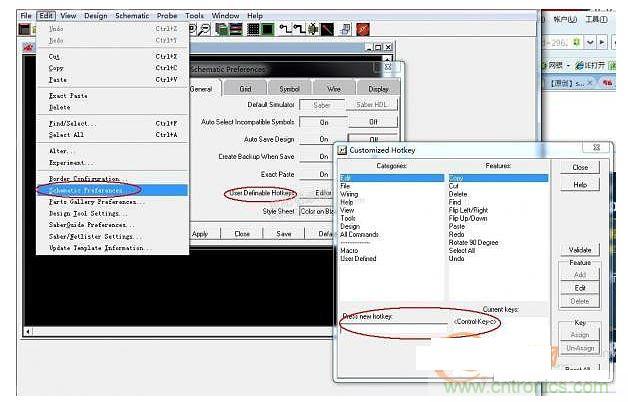

圖3
答案是肯定的，選擇Edit下的Schematic parameters，點User definable hotkeys后的editor，如圖3所示。
快捷鍵的設置能夠幫助大家最大程度上提高工作效率，并縮短設計時間。
