【導讀】全球分立半導體和無源電子元件最大制造商之一的Vishay推出業內尺寸最小的高精度單片4路SPST模擬開關。該器件不僅采用業內最小的封裝，功耗更低于0.01μW，且具有低泄漏電流、低寄生電容和低電荷注入。
賓夕法尼亞、MALVERN — 2015 年 2 月2 日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，發布3顆采用超小尺寸WCSP 4凸點x 4凸點陣列封裝的新款200Ω精密單片四路單刀單擲(SPST)模擬開關--DG2501、DG2502和DG2503。Vishay Siliconix的這三款器件的外形尺寸為業內最小，可為諸如可穿戴電子產品、傳感器、消費和通信設備等節省寶貴空間，而其低寄生電容、低電荷注入和低漏電流更實現了高精度特性。

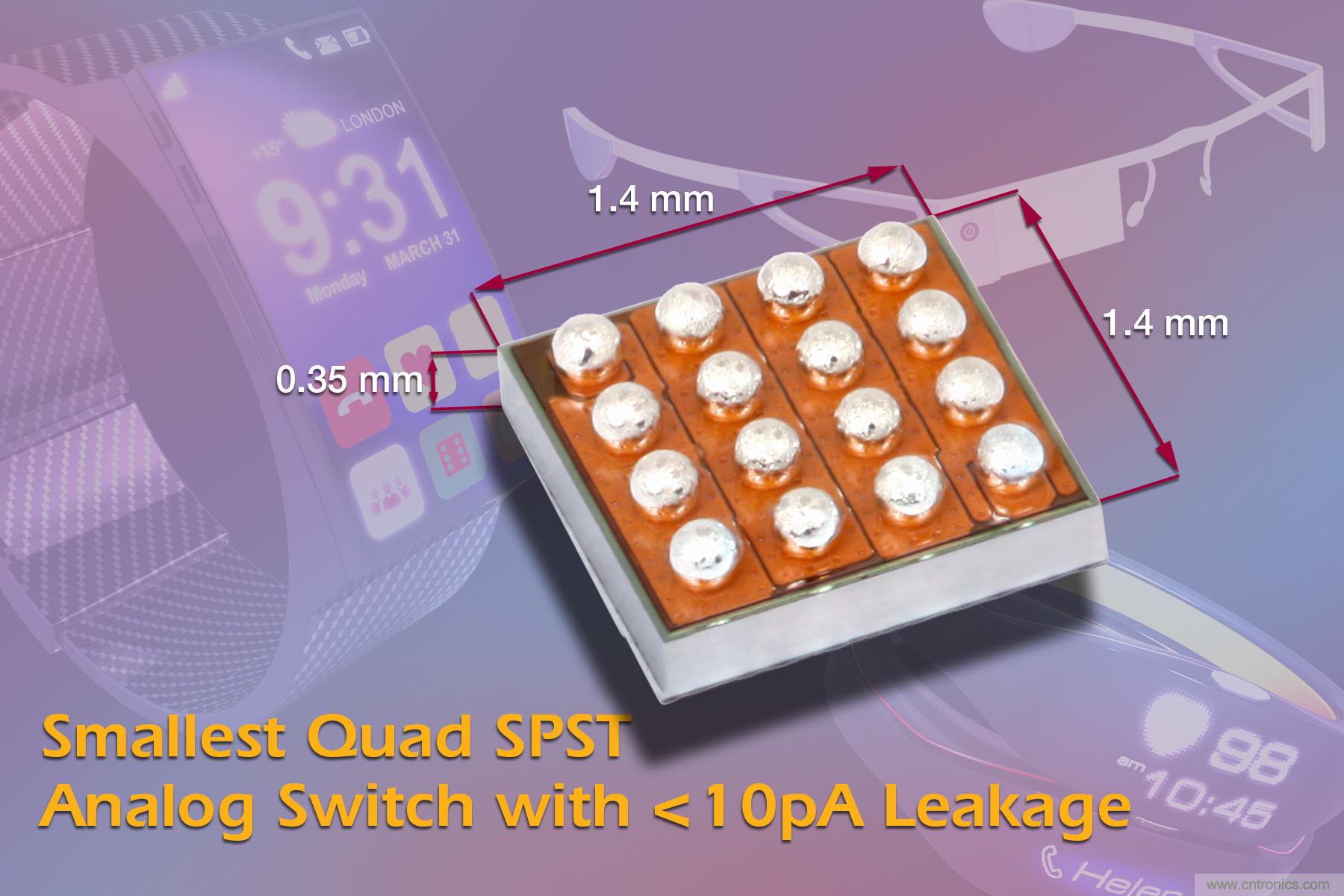

今天推的開關尺寸為1.4mm x 1.4mm，節距0.35mm，采用頂側疊層以提高耐用性，比最接近的競爭器件小50%，比采用標準QFN16封裝的器件小95%。DG2501、DG2502和DG2503尺寸較小，不到0.01μW的典型功耗可延長電池壽命，非常適合模擬前端的信號開關、可編程增益控制、采樣保持電路，以及智能手表、醫藥貼、健身監測、傳感器和其他構成物聯網(IoT)的類似產品里的多路模擬輸入復用。
這些開關的CD(OFF)低至2.6pF，CD(ON)為7.6pF，電荷注入低至-0.7pC，典型開關導通泄漏電流為9pA。DG2501、DG2502和DG2503的ESD保護公差大于8kV(人體模型)，閂鎖電流超過per JESD78要求的800mA。在開啟時，每個開關在兩個方向上的導電能力都同樣優良，支持的模擬信號最高可達電源電壓。
DG2501、DG2502和DG2503具有4個獨立的可選SPST開關，每個開關能夠很好地匹配通道電容。DG2501是常閉開關，DG2502是常開開關。DG2503有兩個常開和兩個常閉開關。這3個器件保證能做先開后合操作，可用在多路復用器里。這些開關使用1.8V～5.5V單電源工作，在3V和5V輸入下的邏輯閾值分別為1.4V和1.8V，確保與低壓TTL/CMOS電平兼容。器件符合RoHS和Vishay綠色標準，無鹵素。
DG2501、DG2502和DG2503現可提供樣品，并已實現量產，大宗訂貨的供貨周期為十周。
