單片機的功耗是非常難算的，而且在高溫下，單片機的功耗還是一個特別重要的參數。
暫且把單片機的功耗按照下面的劃分。首先我們計算內部功耗單片機的功耗一般和工作頻率有關，在固定頻率下與功能有關，有：
1.內部功耗(與頻率有關)
2.數字輸入輸出口功耗
2.1輸入口
2.2輸出高
2.3輸出低
3.模擬輸入口功耗
兩種計算辦法：

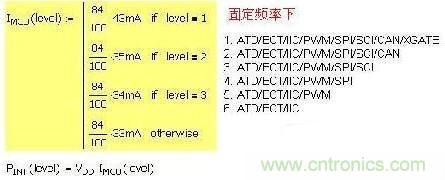

第一種 固定頻率，增減功能引起電流變化：

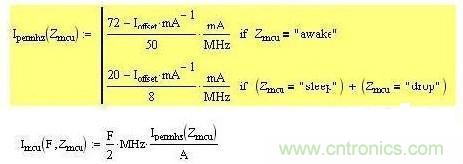

第二種 頻率變化，不考慮使用模塊：
數字輸出口，按照表格中的數據，得出內部的Rdson，可計算出輸出高和輸出低在內部的功耗。
這里需要注意的是，輸入口的功耗一般不大，但是設計的IO口有電流注入的時候功耗較大，這時候嵌位二極管是工作的，注意這部分功耗。
P=I.inject*Vf_diode
P=I.inject*Vf_diode
輸入功耗在沒有Clamped的時候是相對較小的，如果輸入電壓過高和過低則會造成很多的問題。
MCU的所有功耗為三部分功率相加：
P.MCU=P.internal+P.IO+P.Analog
