如今的智能手機在硬件方面的同質化現象越發嚴重，而為了能讓用戶對產品有一個更加直觀的記憶，這款ELIFE S5.5就干脆將自身最為鮮明的特點——僅5.55mm的超薄機身——融合到了產品名稱當中。除了超薄的機身之外，這款全球最薄手機在機身的用料和做工方面也可圈可點，機身98%的面積被玻璃和金屬材料覆蓋，使整機的握持手感直線上升。如此誠意十足的用料，想必該機的內部做工一定也是十分精細，下面不妨就讓我們以拆機的形式來看看這款全球最薄手機是怎樣煉成的。

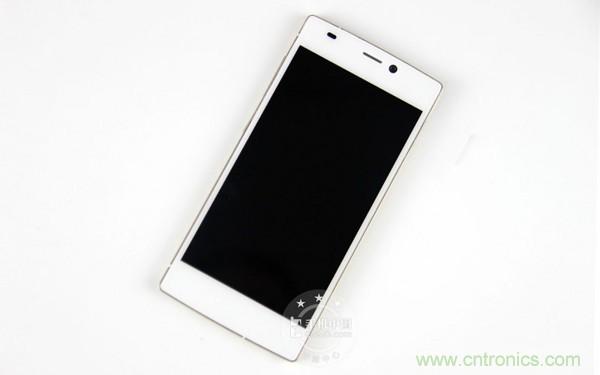

拆機前外觀概覽
在拆機之前，我們還是先來看看這款ELIFE S5.5的整體外觀。該機的屏幕采用了康寧第三代大猩猩玻璃，在抗劃痕和耐用度上有較大提升，而屏幕尺寸為較為適合單手操作的5英寸，屏幕分辨率為主流的1080p(1920×1080)級別，與目前市面上大多數品牌的旗艦產品顯示效果相當。
拆機前外觀概覽

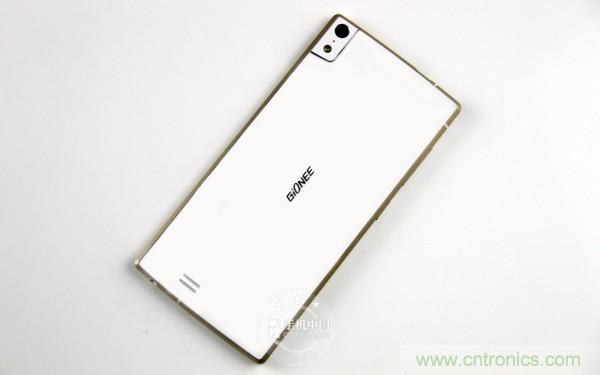

ELIFE S5.5的背部同樣采用了超薄的玻璃材質背板，這也是該機握持手感提升的一大因素。而除了玻璃材質外，背部凸起的攝像頭位置使用了金屬包邊，筆者猜測之所以這一部分的厚度是在機身水平面之外是因?yàn)閿z像頭模塊的大小占去了一定空間，我們可以在后面的拆機當中得到證實。

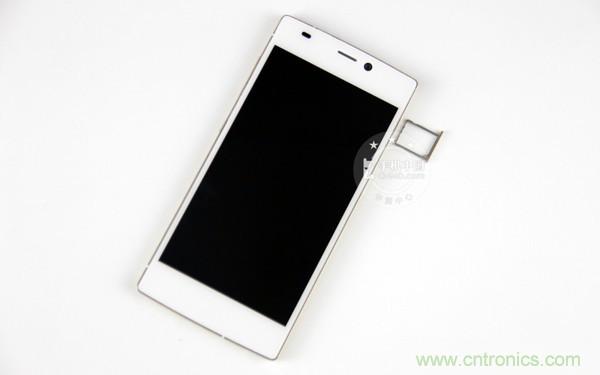

取出SIM卡卡托
由于采用了不開拆卸式后蓋的設計，該機的MicroSIM卡卡位被設計在了機身右側，而在拆機之前，我們先把SIM卡卡托從機身當中取出。
[page]

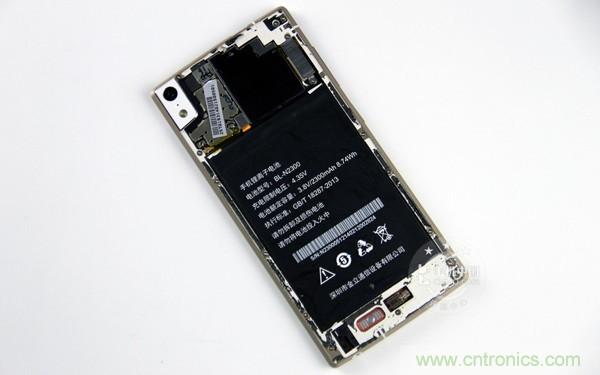

用吸盤拆除后蓋
ELIFE S5.5采用了一體式機身的設計，整機密封性較強，不過我們可以先從背部面板下手。而該機的背部材質是一層極為纖薄的玻璃，并且背板與機身之間使用了大量的粘合劑固定，所以筆者在用吸盤將它們分離的過程當中著實費了不少功夫，建議有拆解需求的網友可以找來電吹風對背部進行加熱，待粘合劑熱熔后用吸盤將其分離。通過上圖我們可以看到該機的內部采用了三段式的設計，上半部分為主板，中間是2300mAh電池，下半部分為一塊小主板。

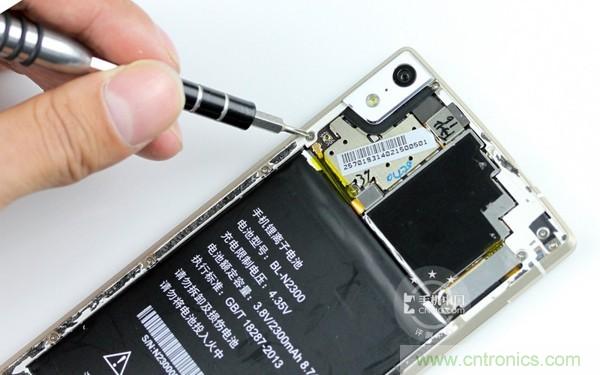

逐個擰下背板螺絲
在分離背板之后為了方便后面的拆解，我們還是先將內部的螺絲拆除，同時我們也看到周圍留有大量的粘合劑，雖然拆起來較為費力，但是這樣也使機身的一體性更強。

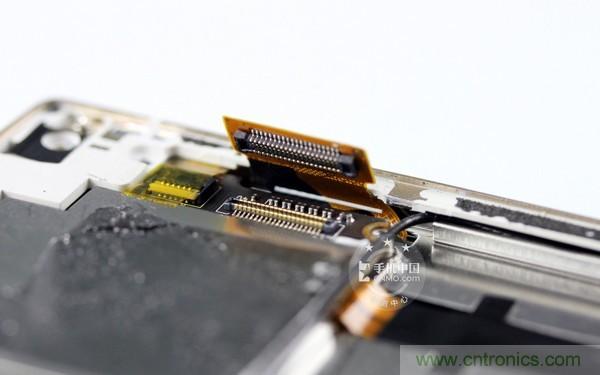

拆除屏幕排線
在將螺絲拆除之后，我們需要將排線與主板一一分離，圖中為該機的屏幕排線。

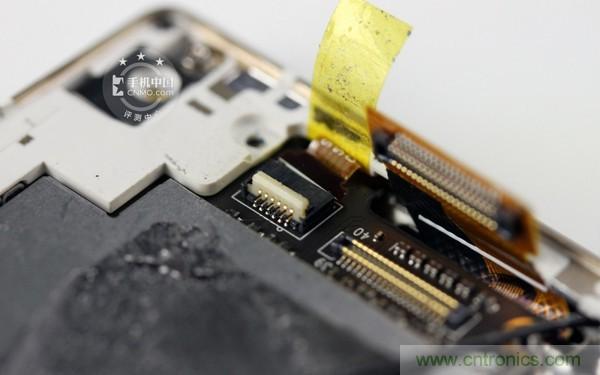

拆除音量&喚醒鍵排線
在屏幕排線旁邊的黃色貼紙下是該機的音量&喚醒按鍵排線，同樣將它與主板分離。
[page]

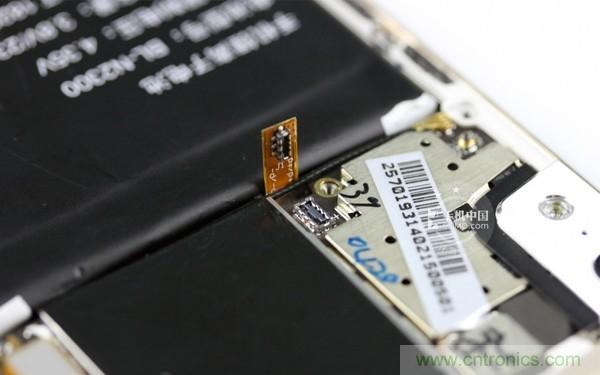

拆除電池排線
該機的電池與主板同樣依靠排線相連。

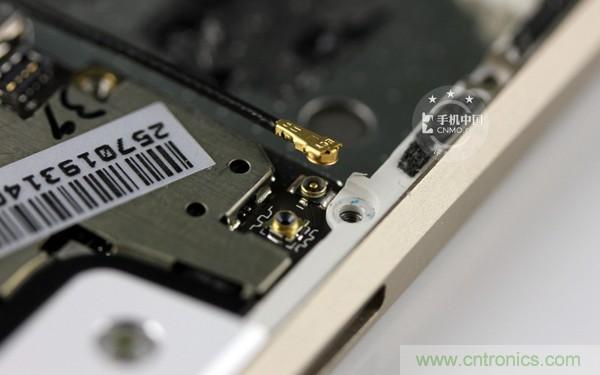

拆除射頻線卡扣
在拆下電池排線的同時，我們將射頻線的一端與主板分離。

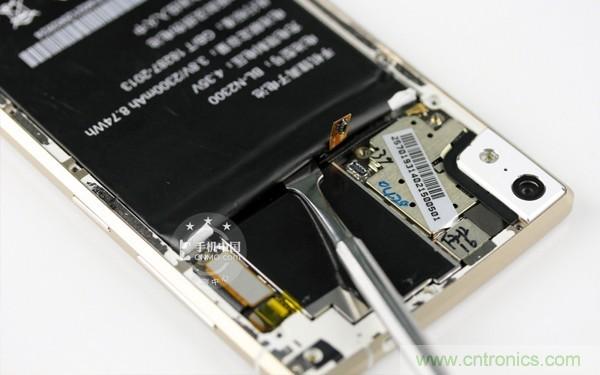

電池有大量粘合劑固定
給主板松綁之后，我們就要先將這塊占地面積最大的電池與機身分離，不出筆者意料的是電池與機身之間同樣使用了大量的粘合劑，我們也不得不動用金屬撬棒來將電池翹出來，需要注意的是電池質地較軟，所以在翹的時候切勿用力過猛而導致變形。

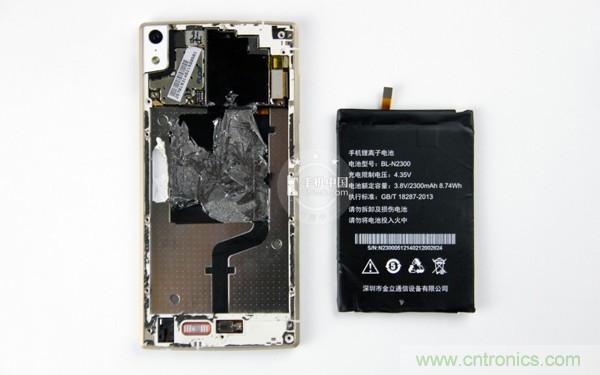

拆除電池
在將電池取出之后我們可以看到電池下面涂抹了大量的石墨，石墨在這里的作用就是散熱，此外我們還看到一條連接主板和小主板的排線，具體的作用我們接著往下看。
[page]

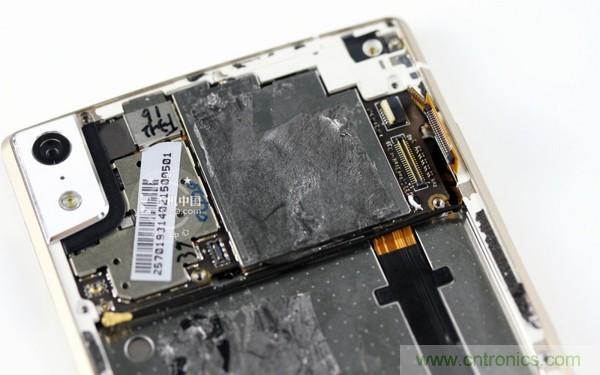

屏蔽罩上涂有大量石墨
拆機的主要目的除了探尋內部做工之外，就是沖著該機的主板了，與大多數手機的內部相同，該機主板的大部分面積也被屏蔽罩所覆蓋，不過好消息是這些屏蔽罩并不是與主板焊接在一起的，我們可以輕松摘除，同時主板上也涂有大量用于散熱的石墨，保證了機身整體的散熱性能。

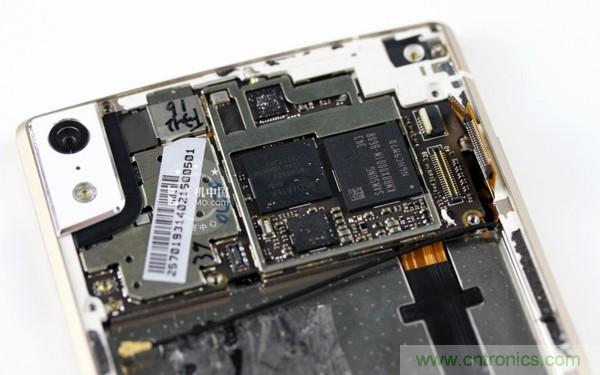

拆除處理器上覆蓋的屏蔽罩
在摘除屏蔽罩之后我們看到了一部手機最為核心的部分。

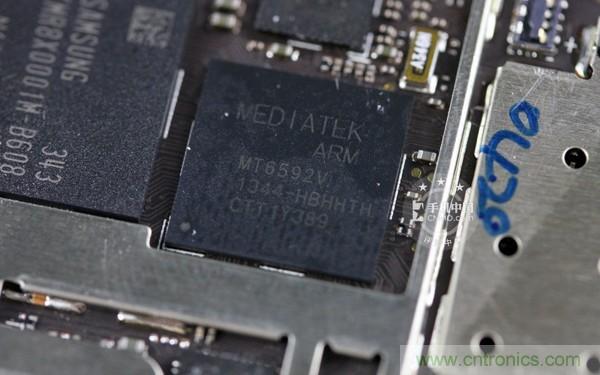

MTK6592V八核處理器
首先還是先來看處理器，該機采用了MTK生產的Cortex-A7架構6592V八核處理器，主頻為1.7GHz，整體性能在之前的評測當中我們已經領略過。

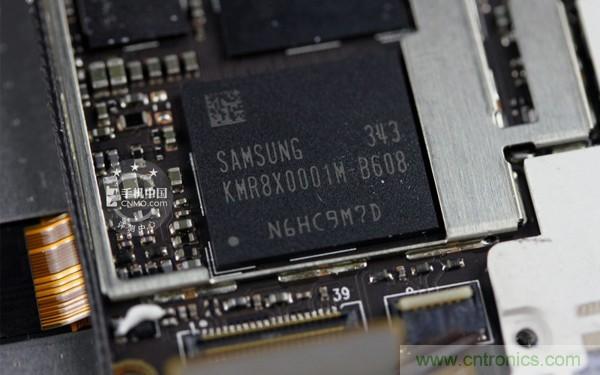

三星16GB存儲芯片
三星16GB內置存儲芯片。
[page]
音頻功率放大器
圖為音頻功率放大器，它的作用是將音頻本身的功率進行放大，從而達到擴音目的。

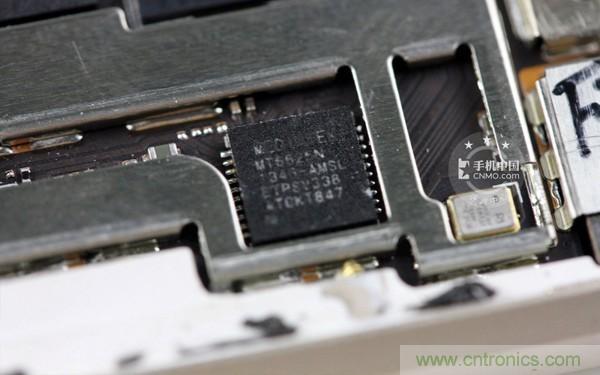

聯發科MT6625N多功能芯片
圖為聯發科MT6625N多功能芯片。

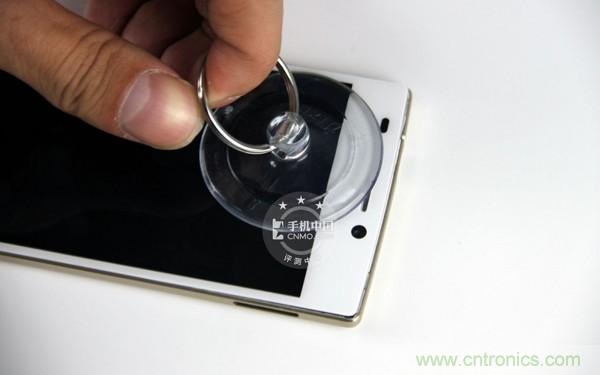

用吸盤吸起屏幕總成
在看完主板之后，我們繼續對該機進行拆解。之前我們已經將屏幕與主板之間的排線分離，而屏幕面板與中框之間也是靠粘合劑貼合，我們也要借助吸盤來拆解。

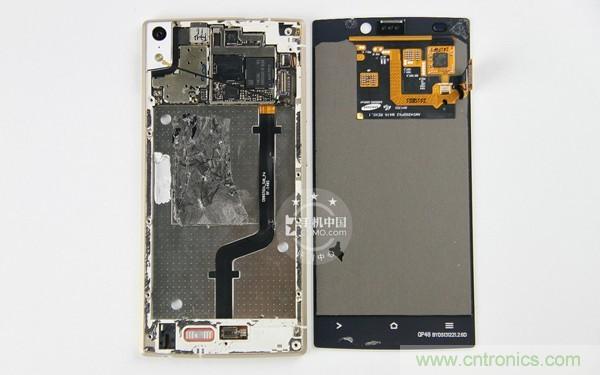

屏幕與機身分離
把屏幕部分與機身分離開之后，我們先把機身放在一邊，看看該機的屏幕總成。
[page]

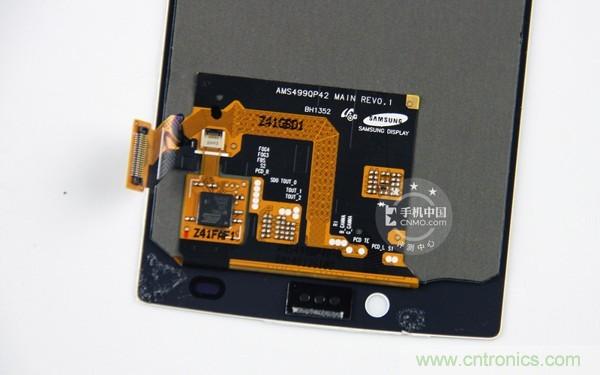

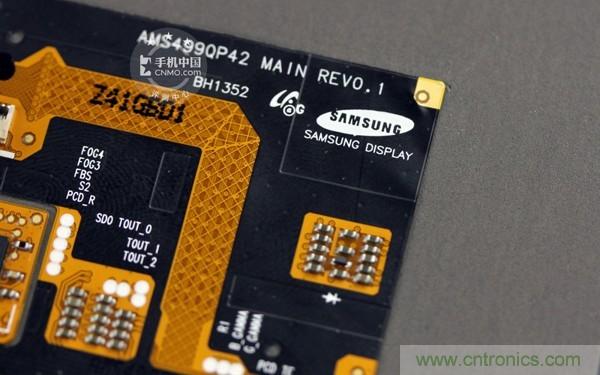

屏幕排線總成
上圖為ELIFE S5.5屏幕排線總成。
三星Super AMOLED屏幕
該機的屏幕采用了三星的Super AMOLED技術，在顯示效果和色彩表現方面要優于IPS屏幕，此外在能耗方面也要優于后者。

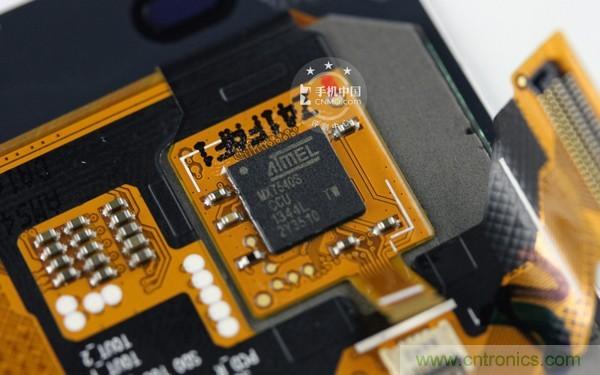

ATMEL MXT540S芯片
圖為ATMEL公司生產的MXT540S芯片，該芯片可以讓屏幕的反應速度更加的靈敏。此外，該芯片通過Atmel公司的專利電荷轉移技術實現了無限點觸摸，這種獨特的maXTouch功能可以提供同時多點觸摸所要求的高級功能，有助于避免誤觸。

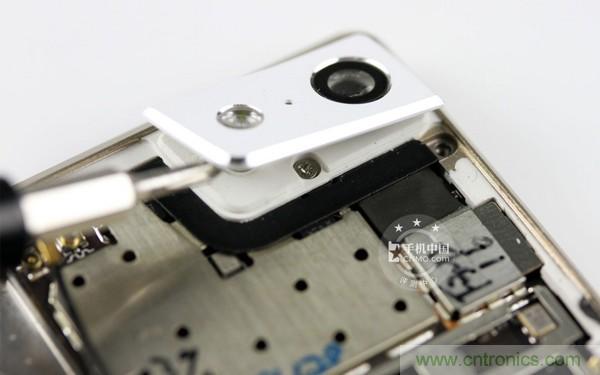

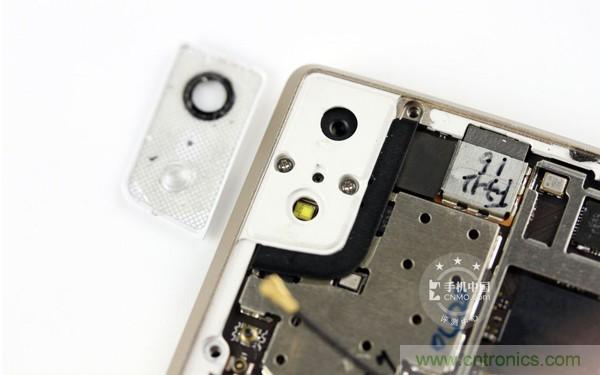

拆除攝像頭
在研究完屏幕之后，我們開始繼續拆解。攝像頭部分由金屬覆蓋，表面同樣用粘合劑與中框連接。
[page]
攝像頭下藏有兩枚螺絲
攝像頭內部藏著兩枚螺絲。

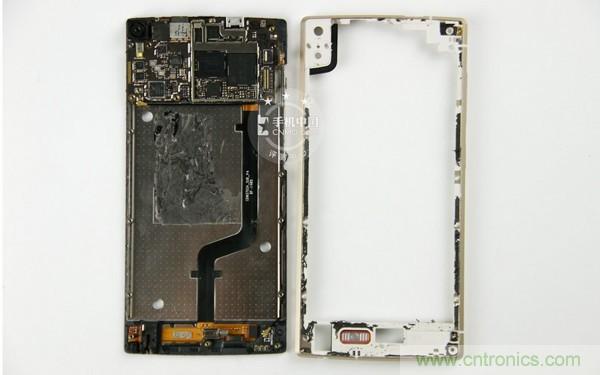

拆除中框
在擰下攝像頭內部的兩顆螺絲之后，我們將用粘合劑固定的中框與主面板成功分離，同時我們可以順便將攝像頭下方的屏蔽罩取下。

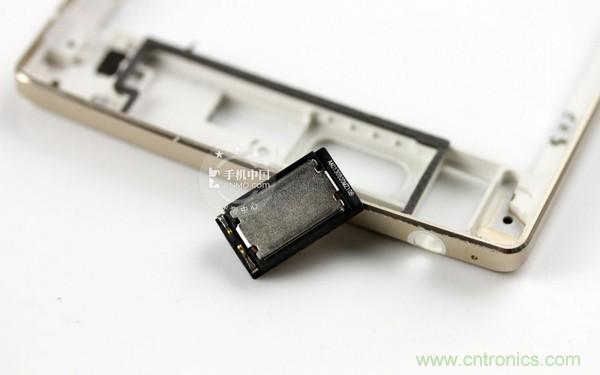

機身背部的揚聲器模塊
該機的中框采用了金屬材質制成，而中框部分并沒有太多的零件，圖中為該機的揚聲器模塊。

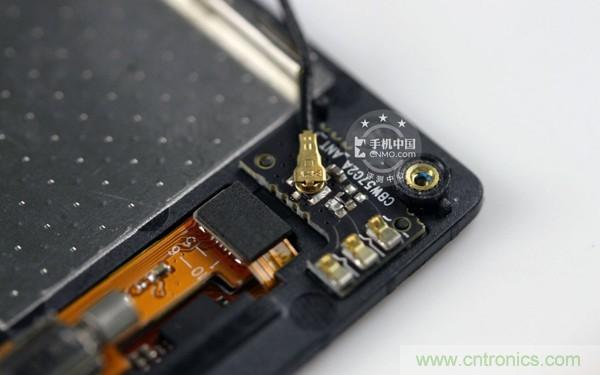

射頻線另一端與小主板相連
而在機身主板的下半部分我們看到了射頻線的另外一端與小主板相連。
[page]

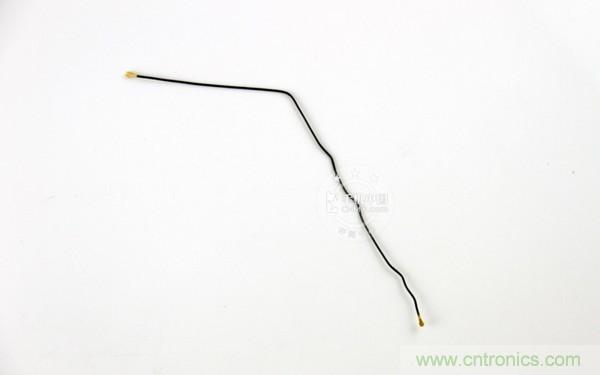

拆除射頻線
從機身主板上取下的射頻線。
主板下仍有排線連接
至此，機身上半部分的主板就已經可以取出，不過需要注意的是上半部分的主板與下半部分的小主板之間仍然是由排線連接。

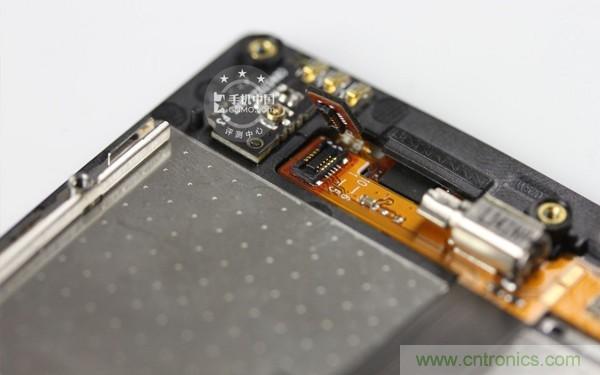

另一端與小主板相連
斷開下半部分的排線卡扣。

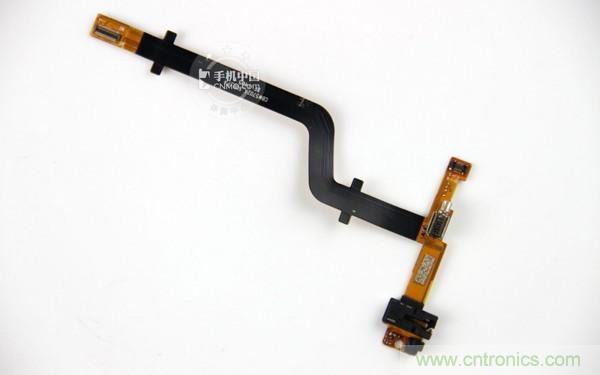

小主板排線
將連接上下主板的排線取出，3.5mm耳機插口和振子也在排線上。
[page]

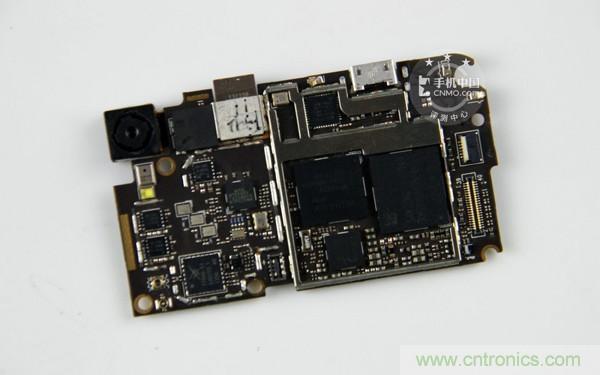

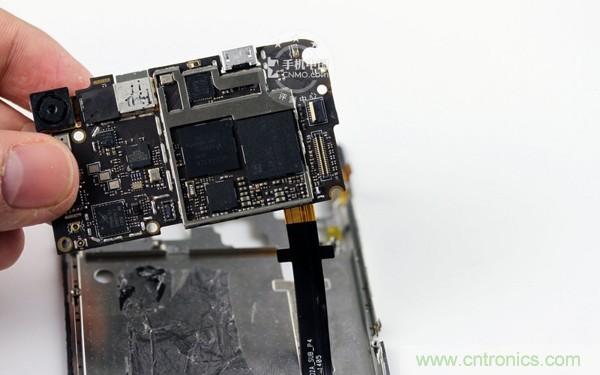

取下內部主板
下面我們就來重點研究一下這款主板。

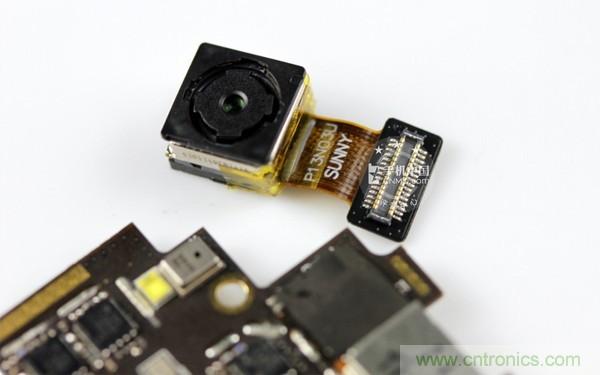

1300萬像素索尼堆棧式攝像頭
首先還是先來看看能拆卸的部件，該機采用了1300萬像素的索尼堆棧式攝像頭，或許很多網友非常疑惑，為什么排線上市SUNNY而不是SONY，事實上SUNNY(舜宇)是一家攝像頭模組制造廠商，而該攝像頭所采用的CMOS是來自SONY，我們可以理解為由SUNNY代工。

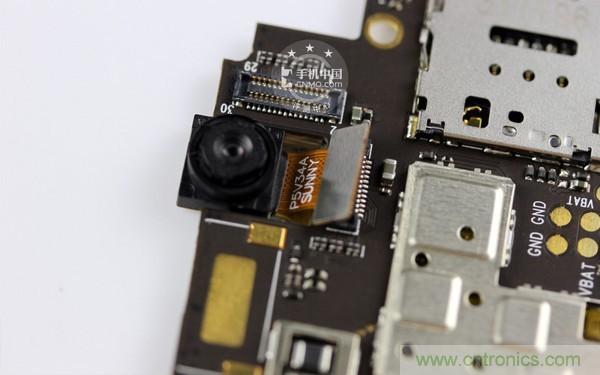

500萬像素95°超廣角前置攝像頭
前置攝像頭同樣是由SUNNY代工，該攝像頭采用了500萬像素95°超廣角的設計。

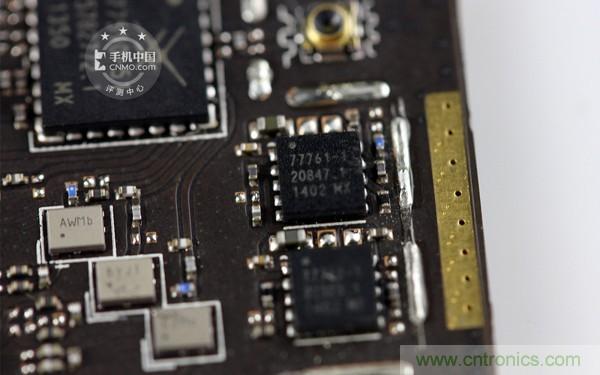

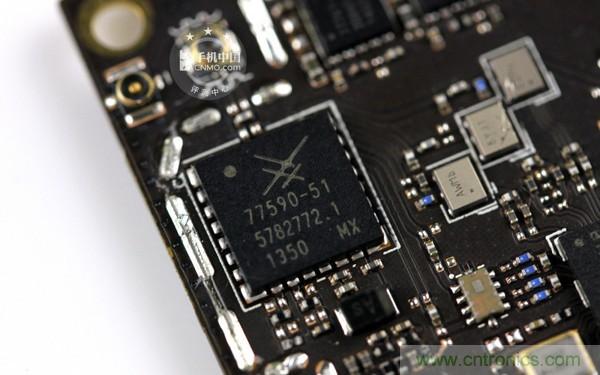

SKY功率放大器芯片
SKY的功率放大器芯片。
[page]
SKY功率放大器芯片

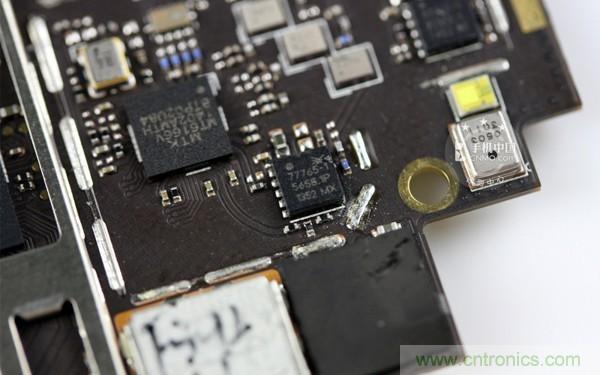

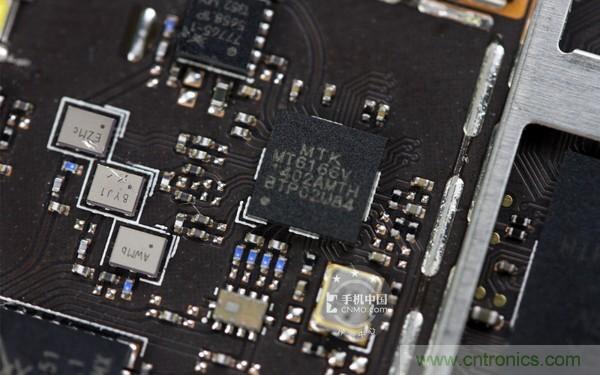

GPRS基帶MT6166V
GPRS基帶MT6166V，用于支持GSM網絡。
SKY功率放大器芯片

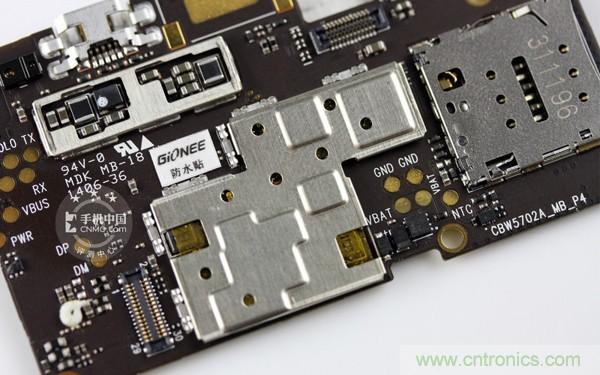

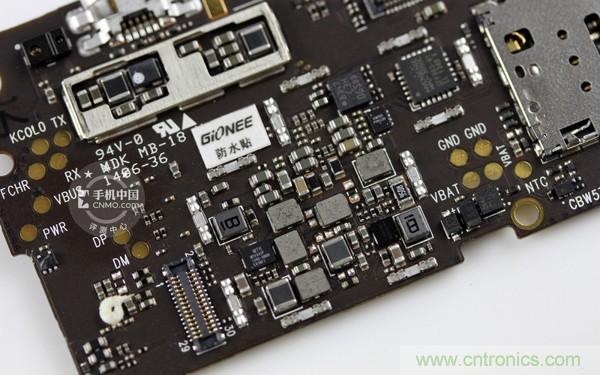

主板背面的屏蔽罩和防水貼
主板的另外一面同樣使用一大塊屏蔽罩隔離，同時我們還看到該機位于主板的防水貼。
[page]
屏蔽罩并沒有焊死
輕松拿掉屏蔽罩，藏在下面的依舊是幾塊芯片和電子元器件。

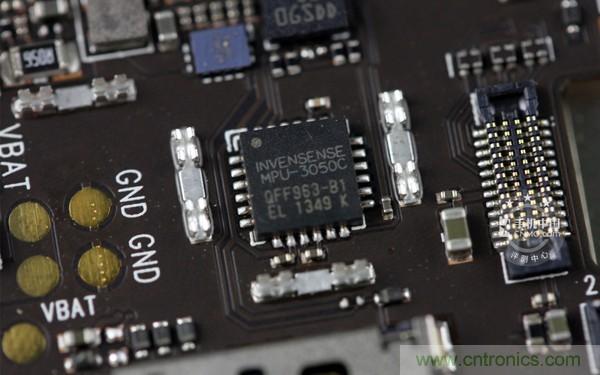

應美盛MPU-3050C三軸陀螺儀芯片
應美盛MPU-3050C三軸陀螺儀芯片。

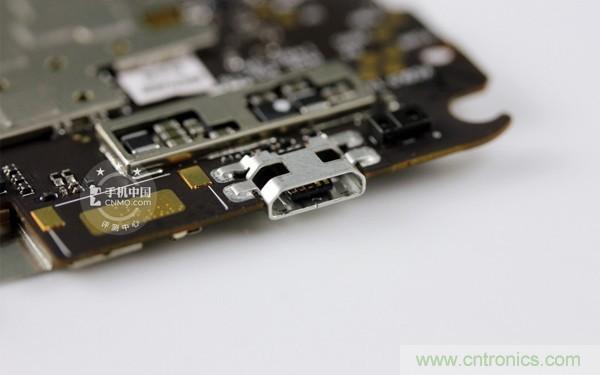

MicroUSB接口
主板上的MicroUSB接口。
[page]

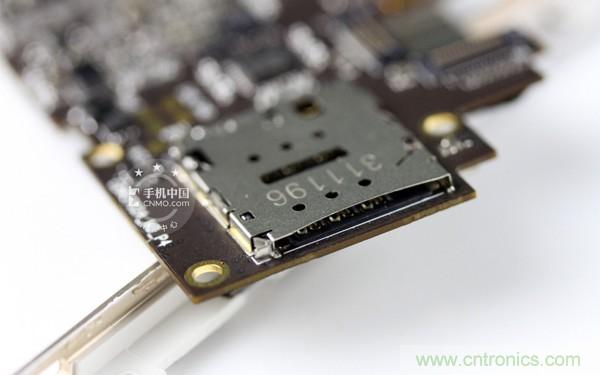

MicroSIM卡槽
主板上的MicroSIM卡槽。
ELIFE S5.5全部零部件
本次拆機到這里就算告一段落了，回顧整個拆機過程，這款全球最薄手機的做工整體較為精密，并且內部結構略顯復雜，不易修復，不是動手能力極強的網友我們并不建議大家自行拆解。此外，在整機的用料方面，玻璃和金屬材質結合的機身、三星Super AMOLED屏幕等都是該機可圈可點的地方，對于一款兩千元出頭的機型來說頗為超值。
