【導讀】俗話說：常在河邊走，哪有不濕鞋。就算是經驗豐富的工程師也會碰到些看似簡單，但解決起來卻有諸多困難的難題，這位工程師就被一個3個元件的等效電路給難住了，電路看起來非常簡單，他卻花了三天工夫才得以解決，因此把問題發上來和大家交流下，看有沒有更好的解決方案，歡迎大家各抒己見。
電路設計問題敘述——

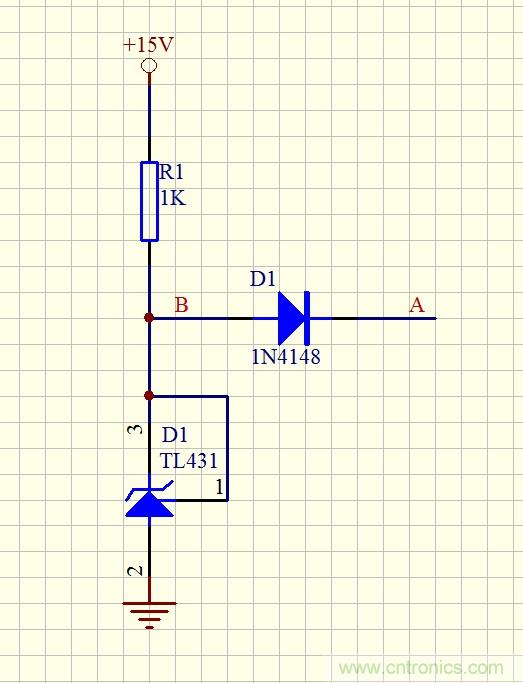

這幾天被3個元件的等效電路給難住了，折騰了3天，算得上是小有所成。其實就是看起來非常簡單的一個電路，也是大家每天都見到的3個元件，只是電路要求不同，如圖：
先說說要求吧：
A點是基準電壓的輸出，同時也是另一個可控基準的疊加點。B點是TL431形成的一個基準2.495V。
設：可控基準的輸出為X，需要實現的功能是：
1.當X大于B時，A=X
2.當X小于B時，A=B，且誤差小于B點的1%（即24.95mV）
3.X的電壓任何情況下都不能影響B(tài)點的電壓（即，B是X控制過程中的一個精密下限電壓值）。
目前試過了在B點與431之間加二極管或三極管做補償，都因誤差太大且受輸入電壓的波動影響而失敗。
[page]
網友解答——
網友A提出把D1換為模擬開關，用比較器比較A、B點電壓后，輸出去控制模擬開關的導通或截止，實現需要的功能。
但是模擬開關即使在完全導通的情況下，在A點有一點輸出電流后就會產生壓降，因此該方法行不通。

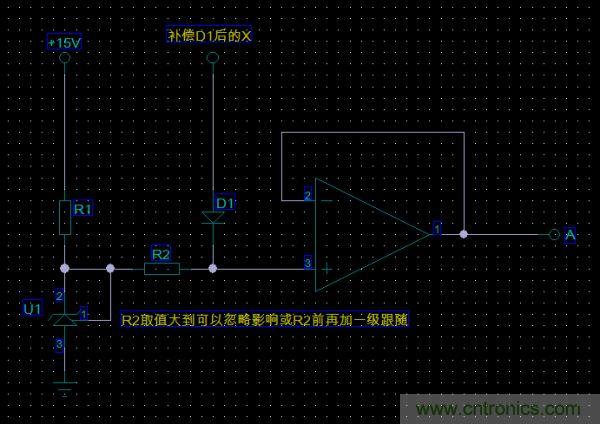

網友B給出下圖方案：
但也是不行的，A點的電壓會被跟隨器一直鉗位，導致當X大于B時，A還是等于B，而不是等于X。同時，D1的溫飄導致D1根本沒法精確的補償，實測驗證4148的溫飄超過100mV，且還受電流影響。
[page]

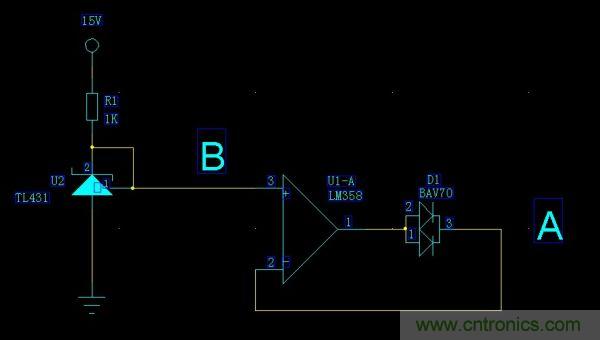

網友C支招：
這個方法是可行的，用ST的LM358實測上電VBA=0.6010mV,老化隨時間呈下降趨勢，且4個小時后能穩定在0.5455-0.5500mV之間。目前采用的是這種方法，不同的只是二極管用的4148。
網友D的想法：
這個電路看起來不錯，不過還得優化下，三極管的B級得串個電阻，同時還得上拉一個電阻，C級可能還得加個二極管。解決了上面用運放的阻抗問題，精度還需要驗證一下。
看樣子還是人多力量大啊，廣大的工程師朋友們，你們還有什么更好的方法嗎？歡迎大家各抒己見。
