【導讀】本文為大家分享網友自制的PCB版藍牙智能小車，之所以用PCB板做小車底盤，一是可以滿足小車底盤硬度要求，二可以自己設計形狀，三還可以省去外圍的連接線，可謂一舉多得！從最初的設計到最終成型都有詳細的講解，下面來看看是怎么DIY的吧！

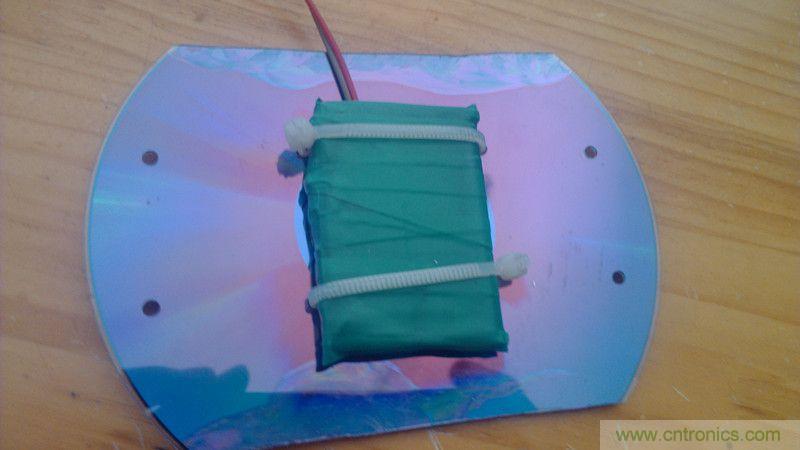

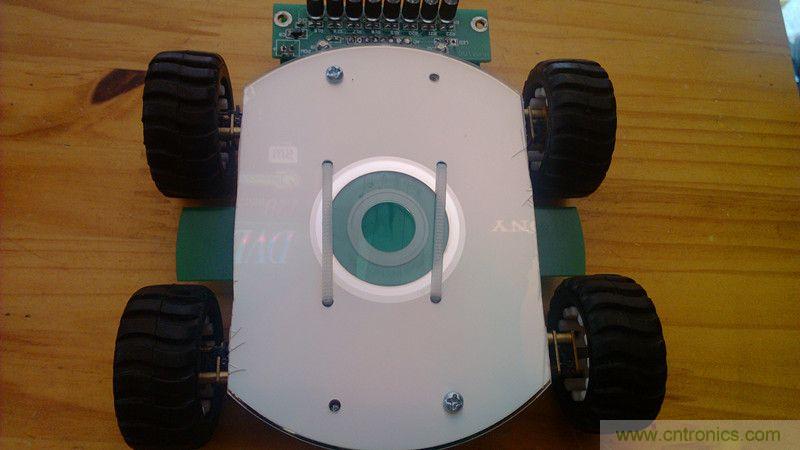

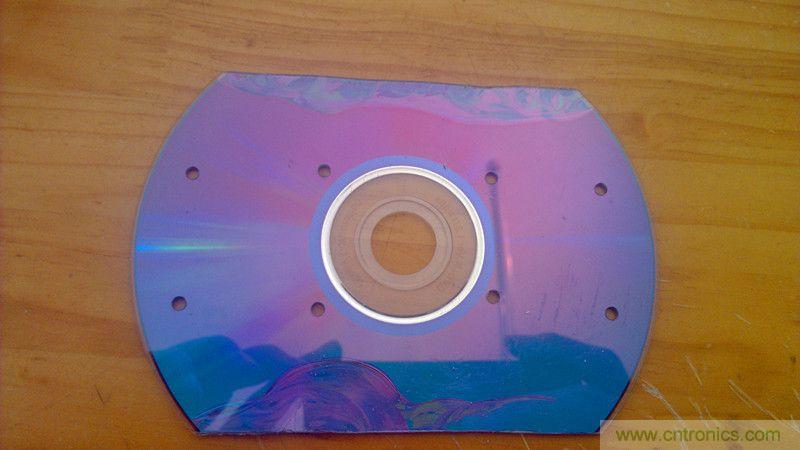

之所以想到用PCB板做小車的底盤以及電路原因有幾個：第一，1.6mm厚的PCB板滿足小車底盤的硬度要求，比光盤好上幾倍。第二，PCB可以根據自己要求的形狀設計。第三，將電路連接設計在PCB板上，板子既是底盤，又包含了電路，省去了外圍復雜的連接線。這個想法在我腦子里萌生之后，加上學了AD9也有一段時間了，積累了一些經驗，覺得可行，于是利用工作之余，加班加點，歷盡千辛萬苦，終于收獲了豐盛的果實，下面就向大家展示作品的制作過程和成果。
第一步：測量尺寸和繪制元件的封裝
構成藍牙智能小車的幾個重要部分；CPU(大腦),障礙傳感器（感覺器官），電機驅動（肌肉），電機（執行動作器官，手腳），藍牙通訊模塊（與外界聯系的工具）。最后提到的是尋黑線模塊，是本次設計的更新功能。
1.測量主控芯片的尺寸以及繪制封裝
由于我兩年前買的小車主控板上已經包含了CPU和電機驅動，所以直接測量主控板的尺寸。測量的過程也很艱辛啊，用直尺測量每個引腳?。ㄆ鋵嵰膊皇敲恳粋€引腳，這個大家學了AD9就知道了）。

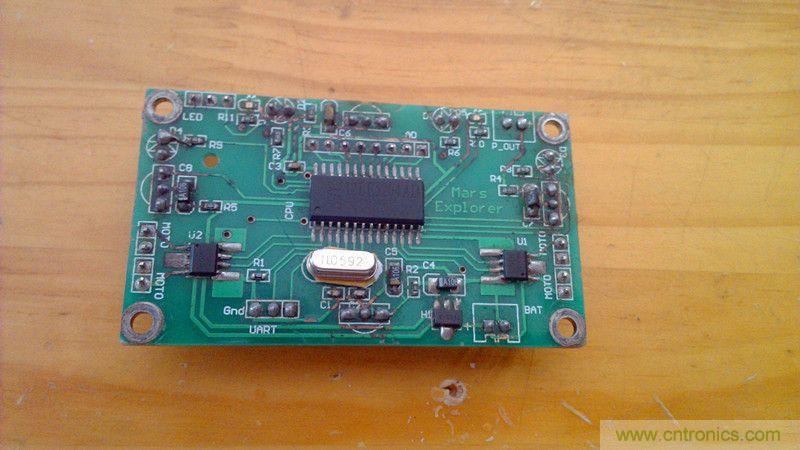

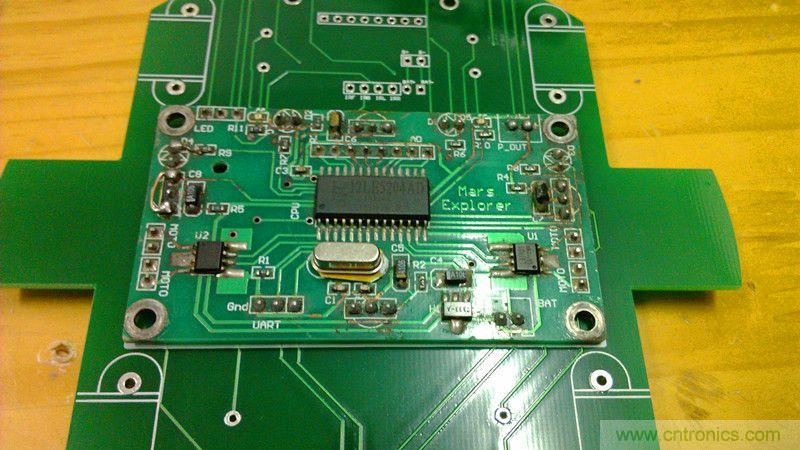

主控芯片圖

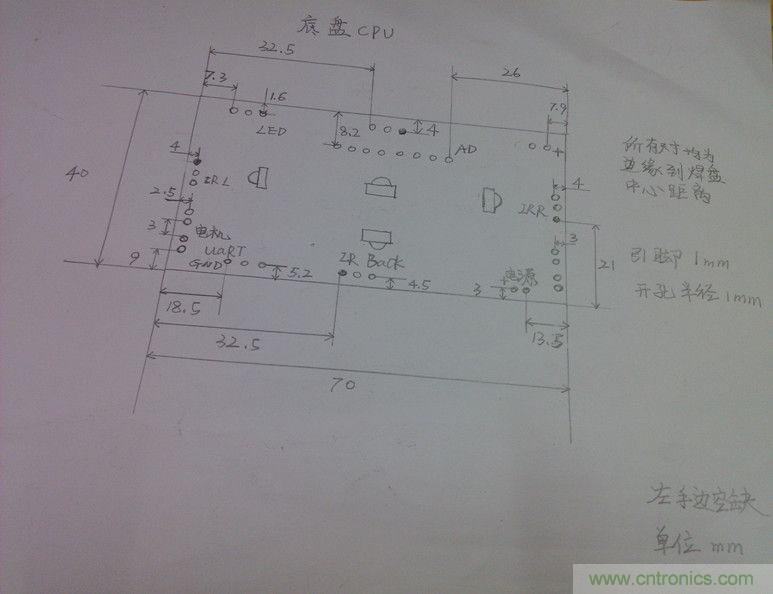

尺寸圖

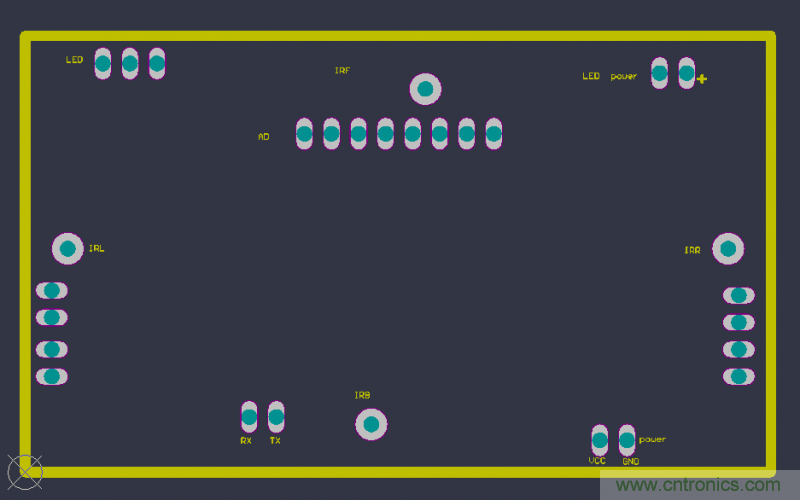

對應的PCB封裝圖
2.測量障礙傳感器和藍牙通訊模塊的尺寸以及繪制封裝

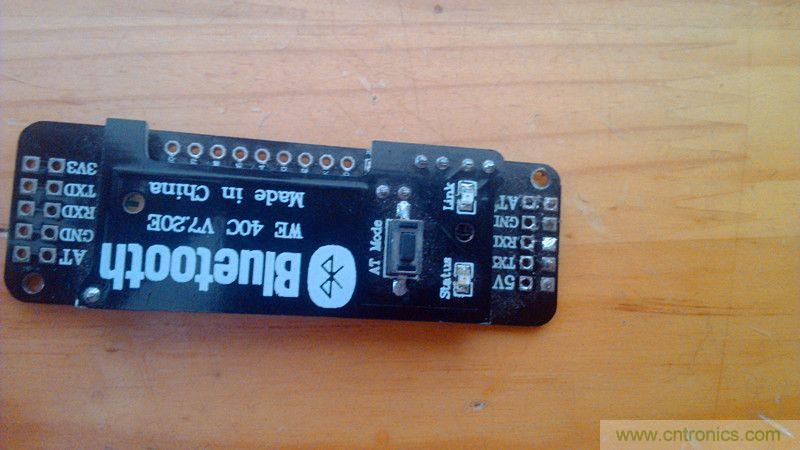

藍牙模塊圖

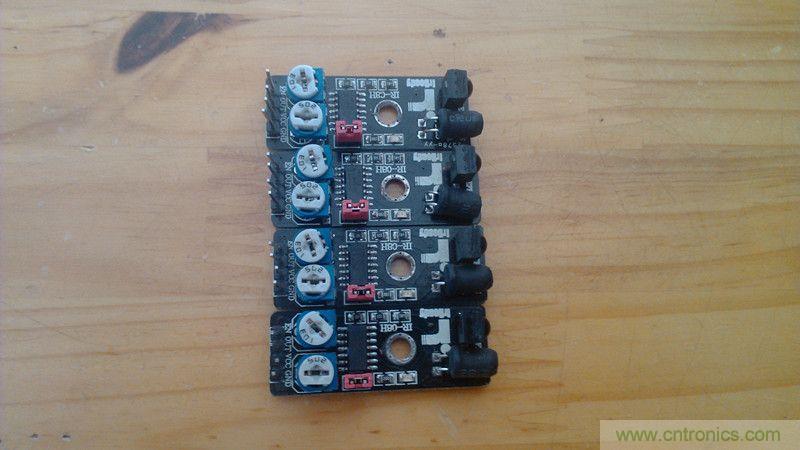

障礙傳感器圖

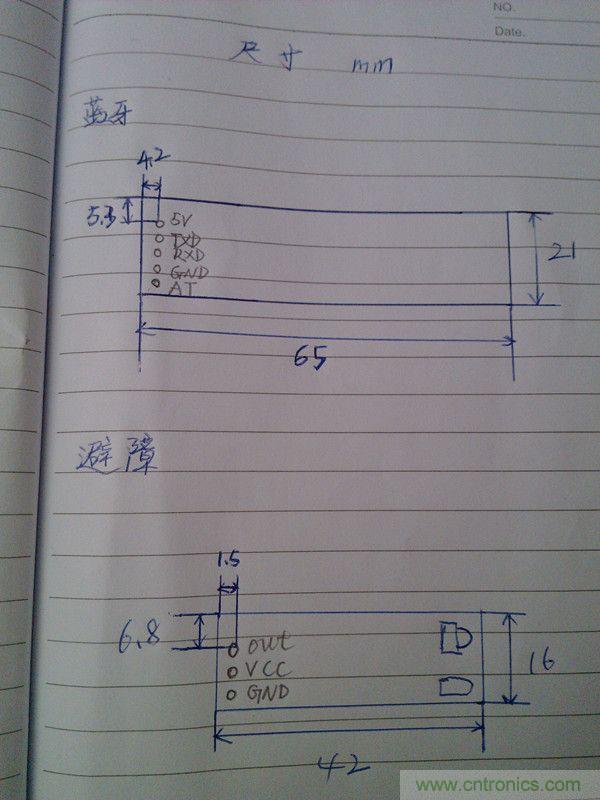

尺寸圖
對應的封裝尺寸

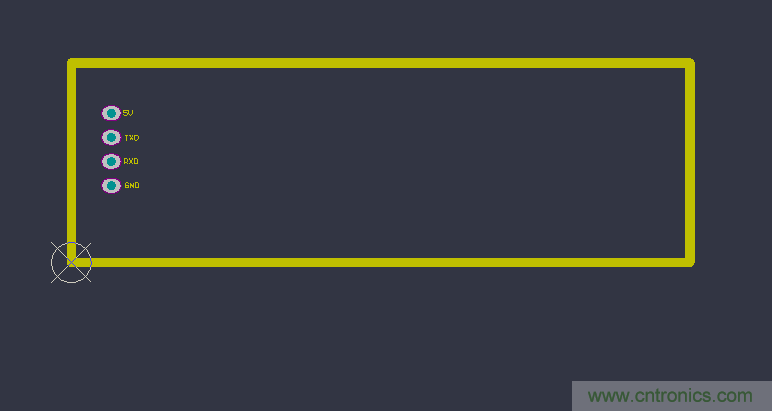

藍牙模塊

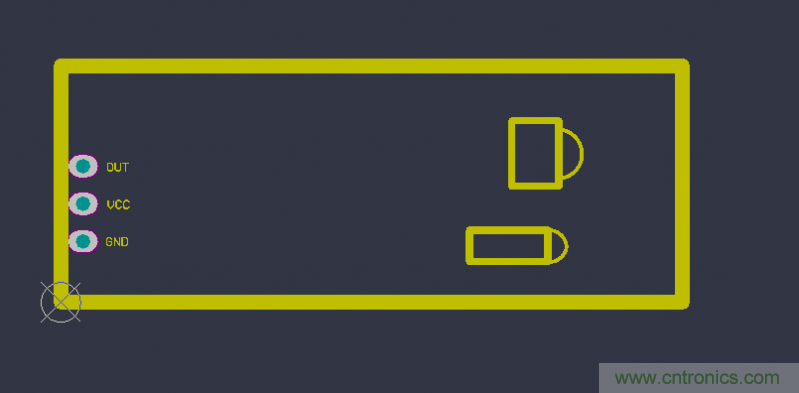

障礙傳感器
3.測量尋黑線模塊的尺寸以及繪制封裝

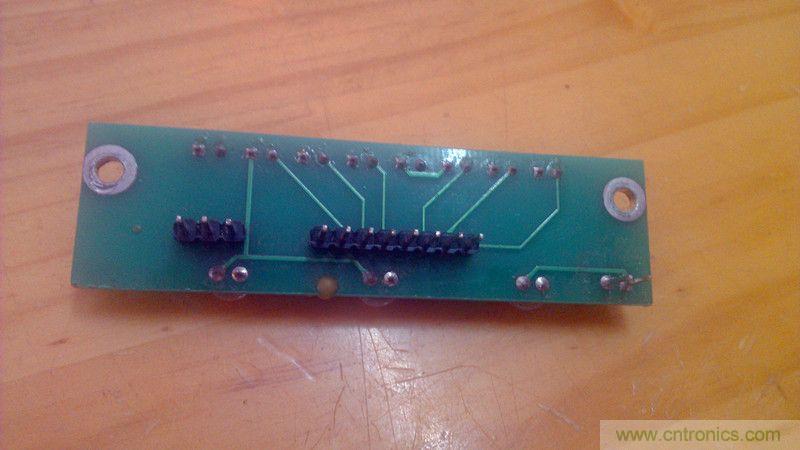

尋黑線模塊圖

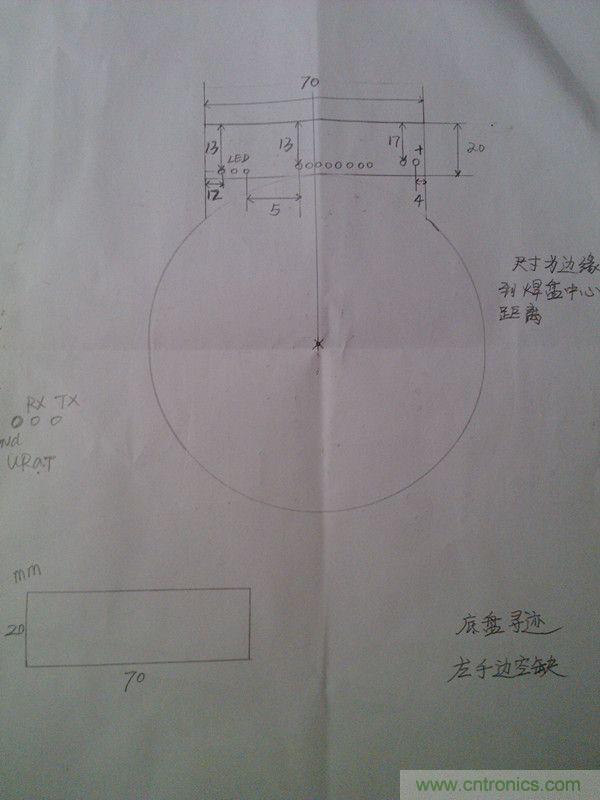

尺寸圖（圖中隱約透露了小車底盤的外形，但不是很全面，由于循跡模塊是后面增加的，所以沒有單獨的封裝，直接將焊盤按尺寸坐標放在底盤上）
尋黑線模塊與底盤的結合部分圖
4.測量電機固定座的尺寸以及繪制封裝

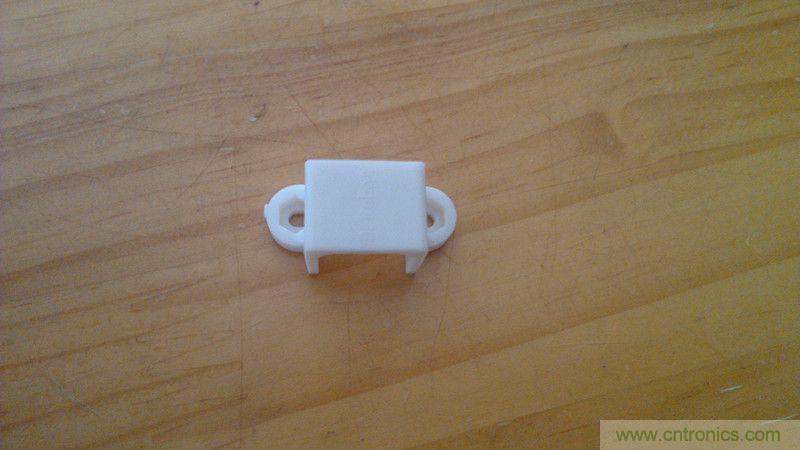

固定座圖

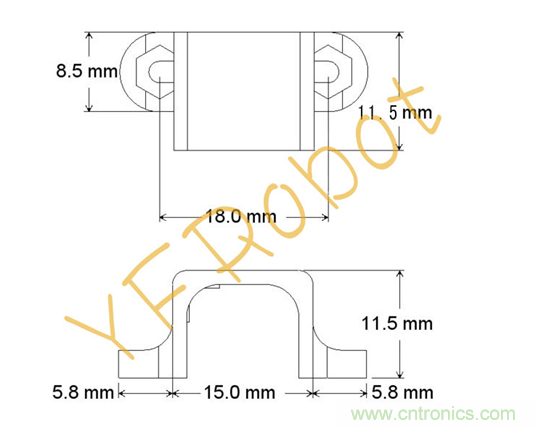

尺寸圖（這個是TB網買的時候上面的圖紙）

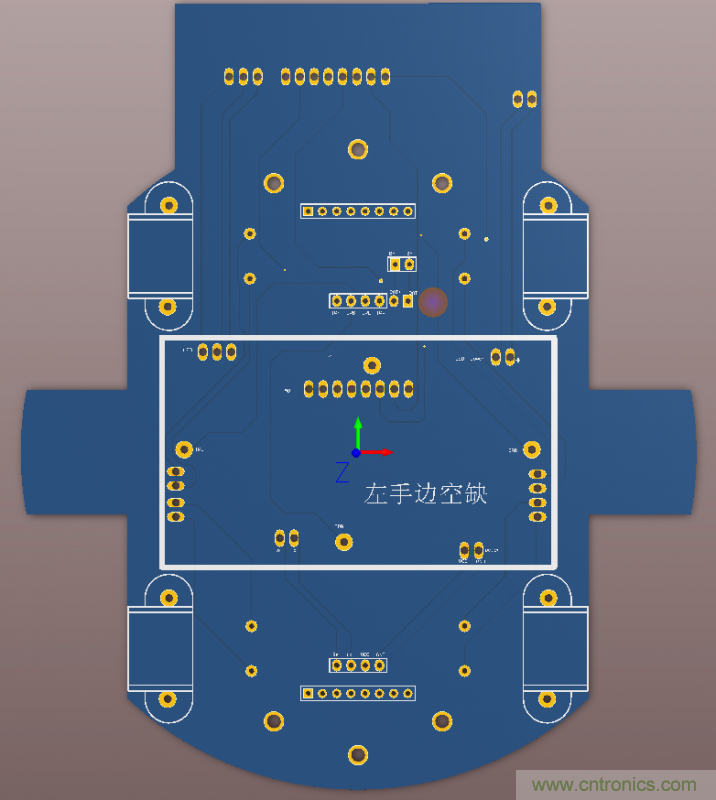

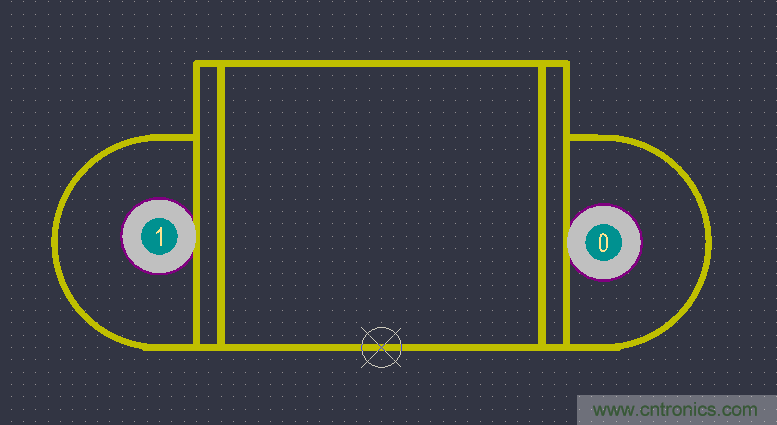

封裝圖
第二步，設計小車的底盤的外形
由于后面的設計我都是在AD9中進行的，所以就直接上PCB圖了：
1.小車底盤（已經是畫好電路的了，包括主控芯片，電機固定座和尋黑線模塊以及外圍電路都在上面了）

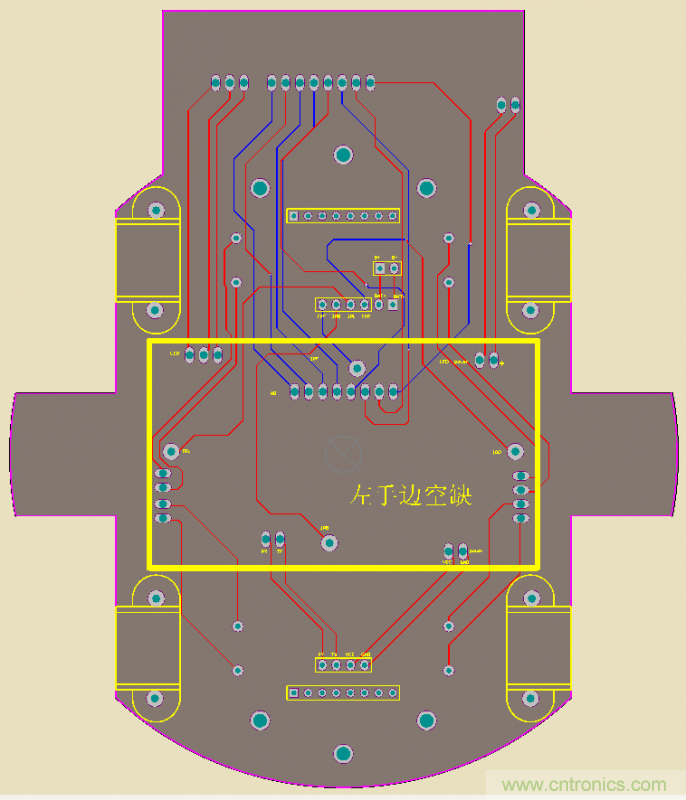

2D圖
3D圖，這就是PCB打樣出來后的樣子了
2.小車的第二層，拿來放障礙傳感器和藍牙通訊模塊
[page]

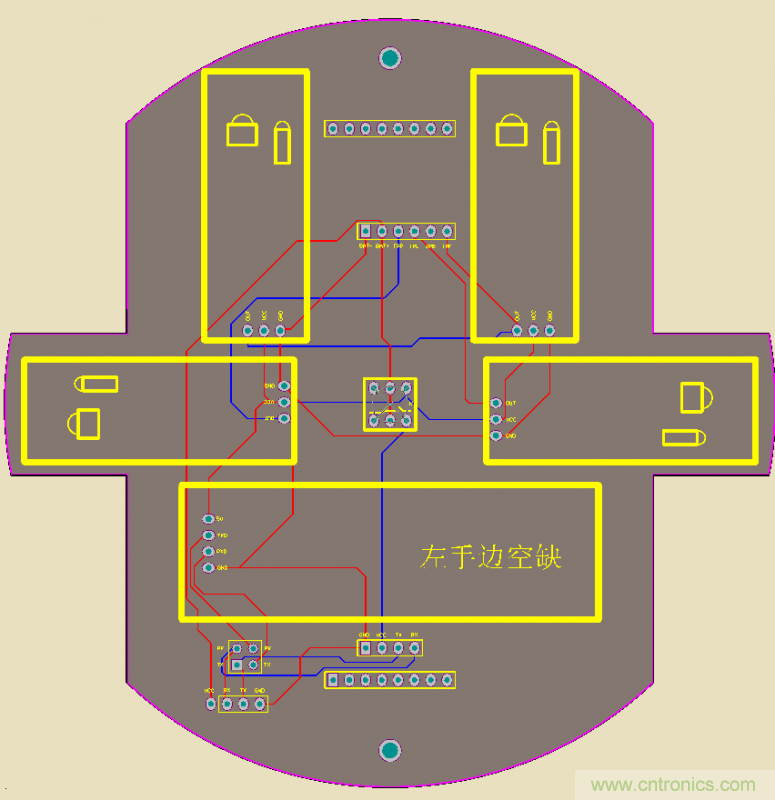

2D圖，也是設計好電路的

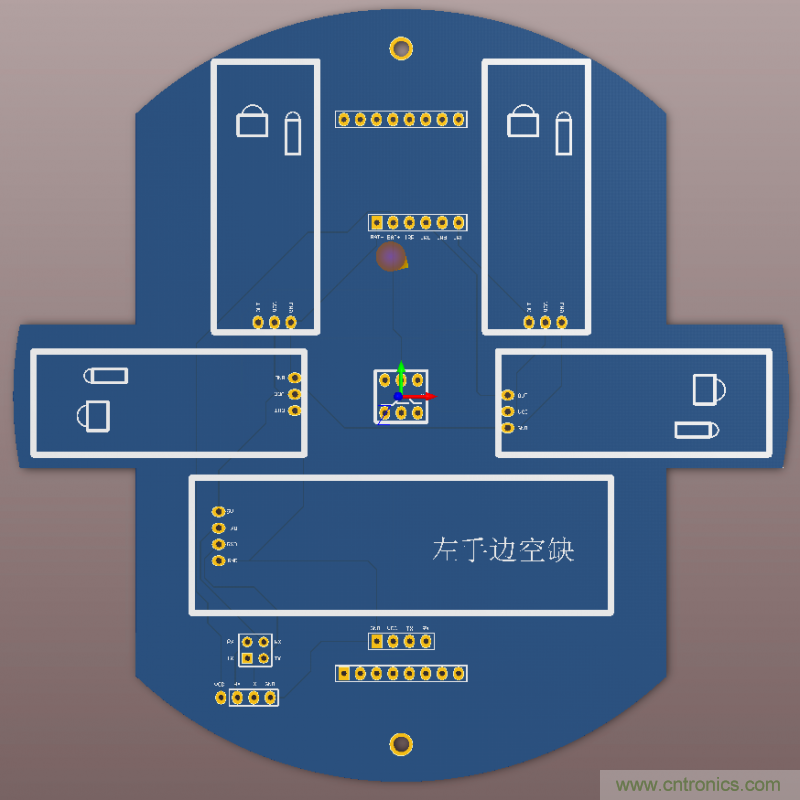

3D圖
到了這里大家肯定有疑問；小車底盤和第二層的電路是怎么連接的？？還有怎么固定呢？
[page]

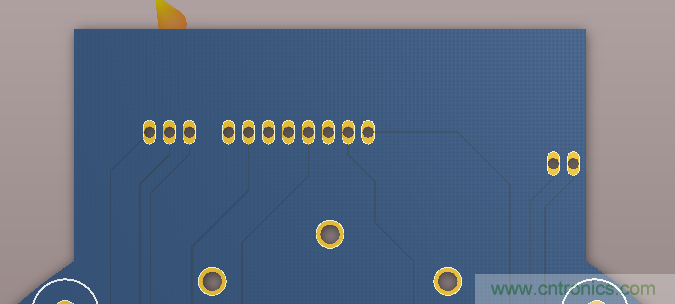

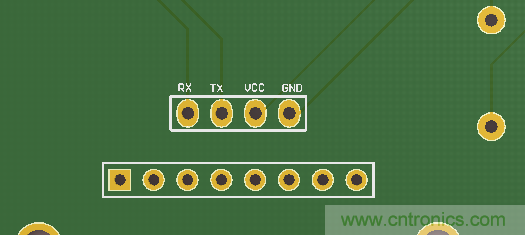

下面我來告訴大家，首先看幾個圖：

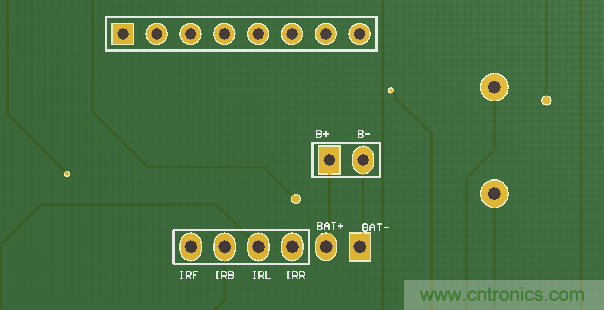

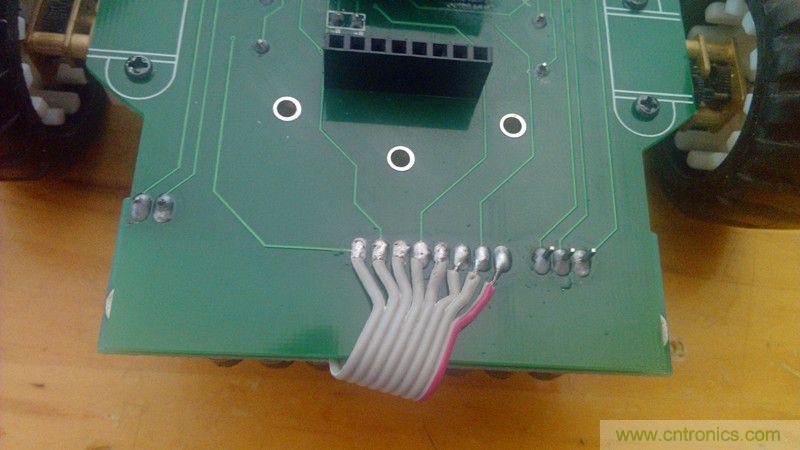

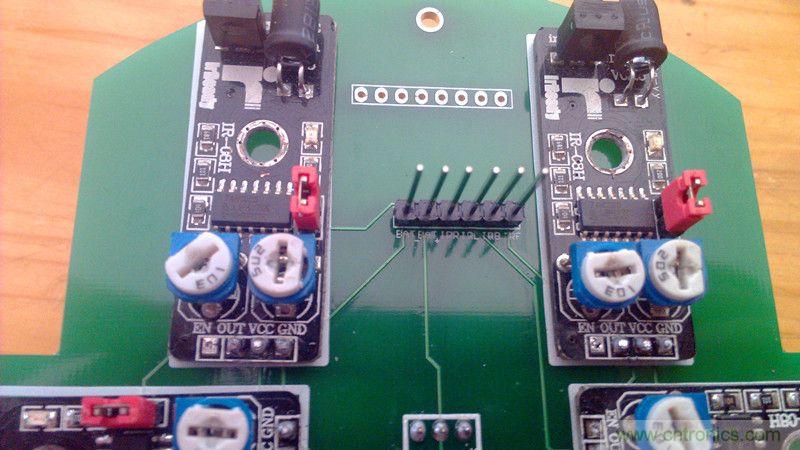

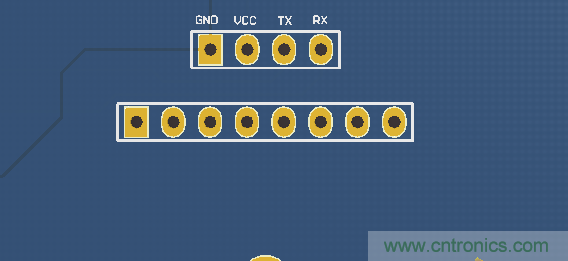

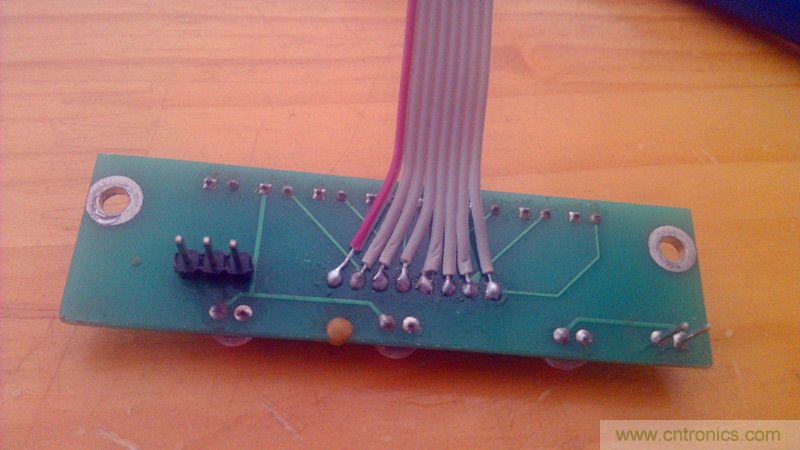

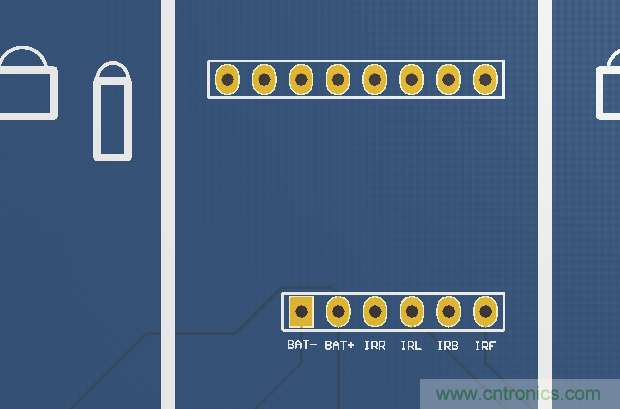

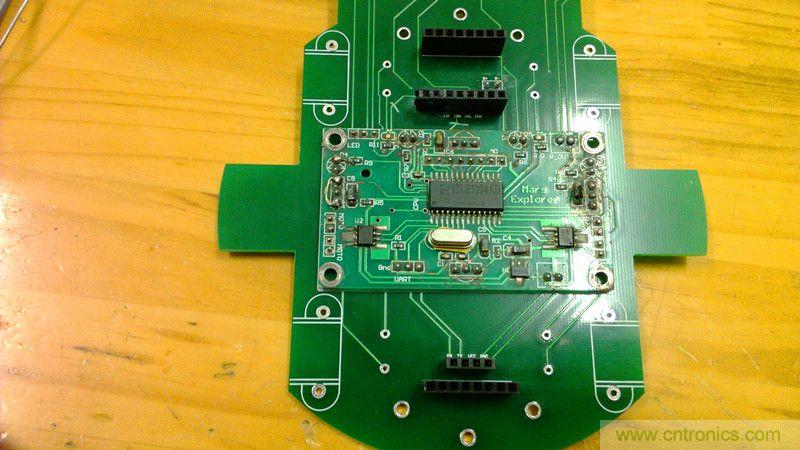

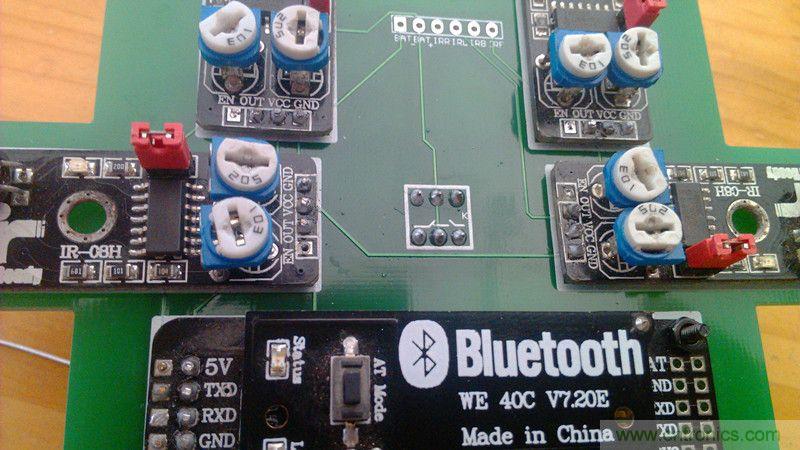

這是底盤上的，接下來看第二層的
看完了圖片我相信聰明的你已經琢磨出來了端倪，如果還不是很明白也沒關系，后面我會慢慢講解，到時候你們就會豁然開朗了。
[page]

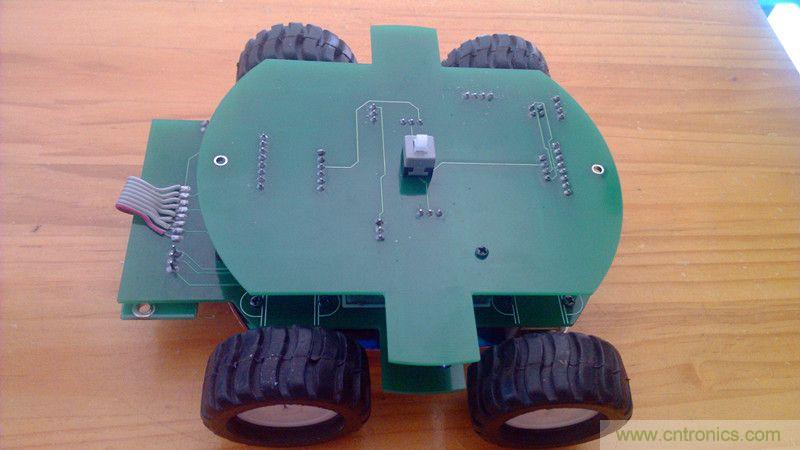

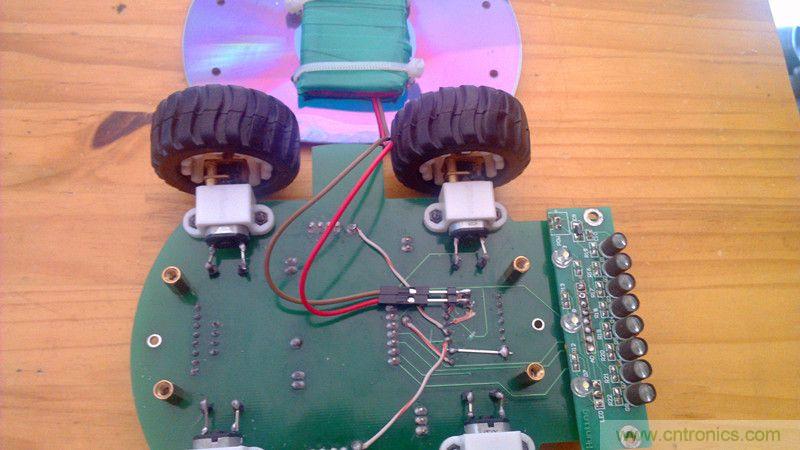

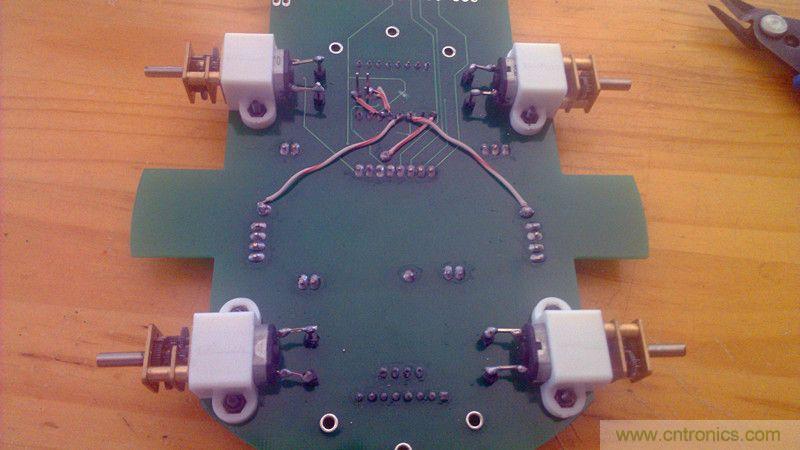

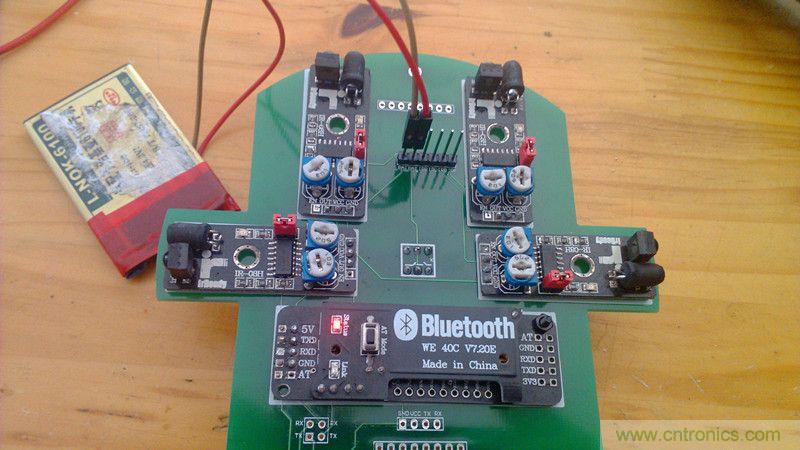

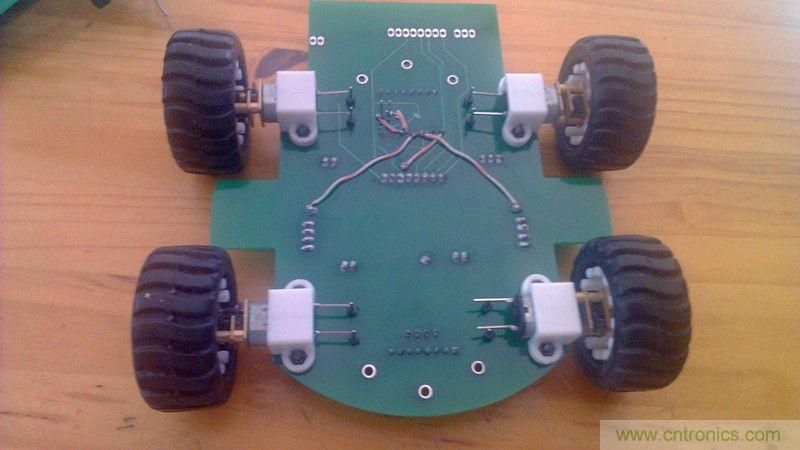

設計部分已經全部完成，經過了PCB打樣、風扇的改版，小車的整個制作和組裝過程。下面向大家分解小車的組裝和制作過程。

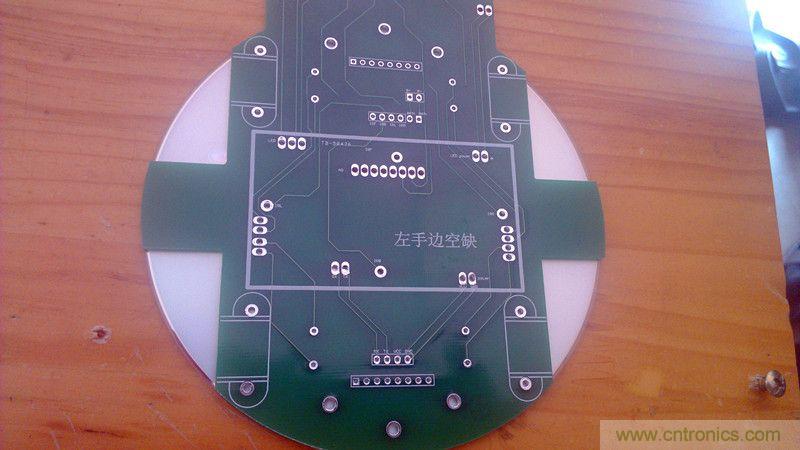

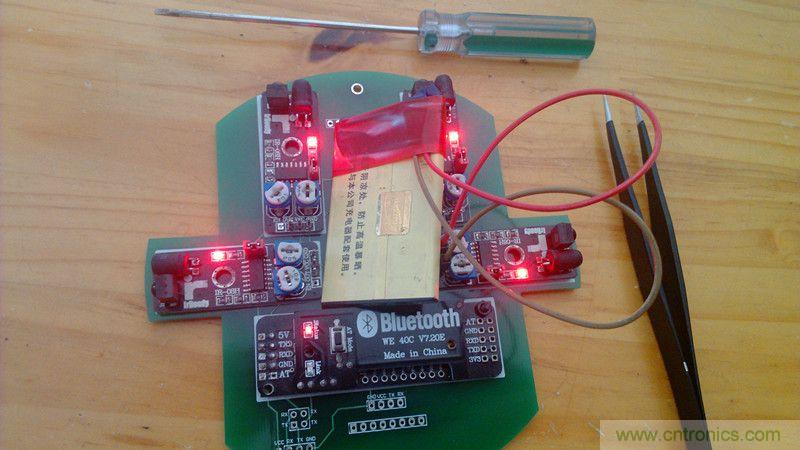

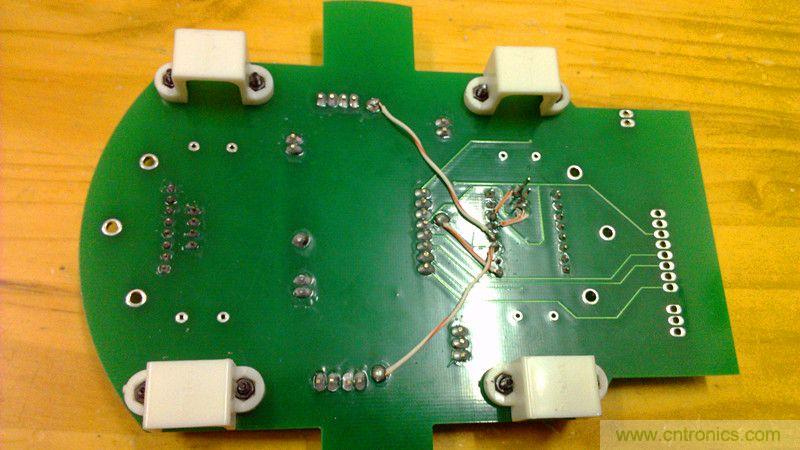

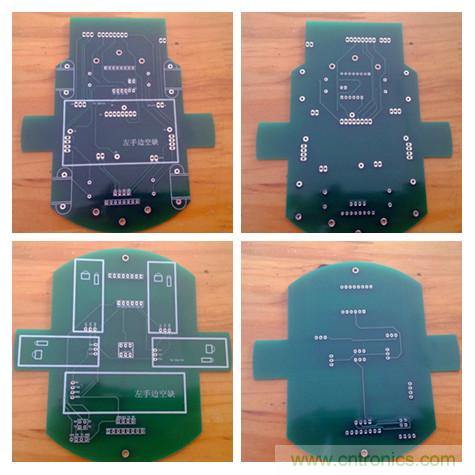

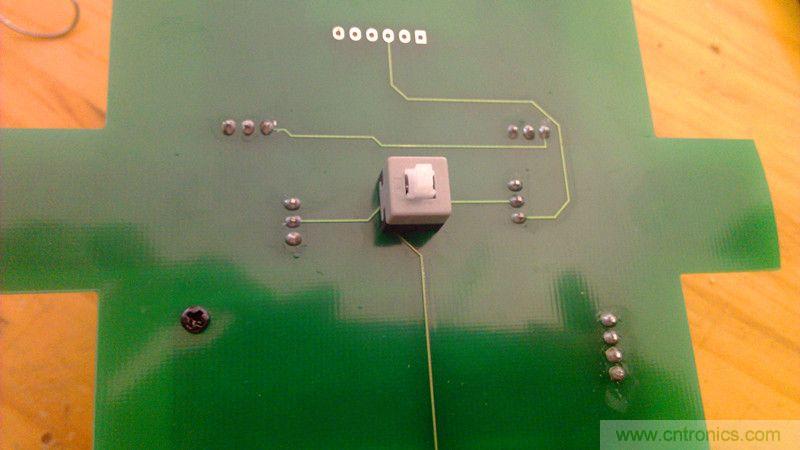

首先讓大家分享一下本人設計的PCB板子。
