告別黑暗,牛人自制“搖一搖”手電筒

發布時間:2013-08-28 責任編輯:eliane

【導讀】“搖一搖”就能發電,還有比這更低碳環保的手電筒嗎?不管你是加班到深夜的都市夜歸人,還是宿舍里拉閘限電的受害者,搖上60秒,馬上就能享受光明。隨電子元件技術網一起,來看看“搖一搖”手電筒是如何做成的吧!

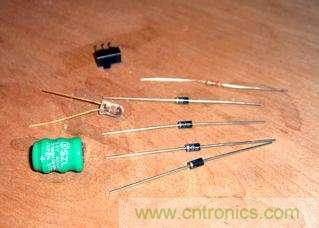

1 手電筒DIY:工具和材料

“搖一搖”手電筒DIY

●熱熔膠
●環氧樹脂
●150英尺30計搪瓷涂層漆包線
● 4 個1 / 8“稀土磁鐵
●4個整流二極管(IN4007 MIC)
●電阻(22歐姆)
●白色LED
●開關
●幾個小號充電電池
●圓珠筆
●2個塑料墊圈或裝飾物
●薄荷糖盒子

2 手電筒DIY:自制磁鐵管

“搖一搖”手電筒DIY

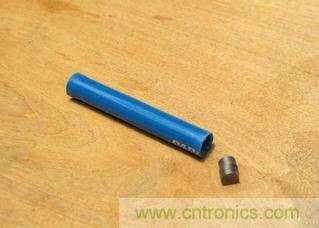

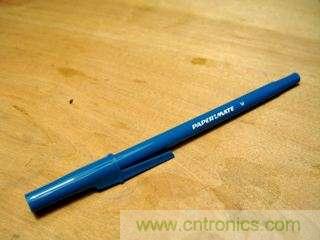

這部分其實可以用很多東西(比如硬紙片)做成。我用圓珠筆是因為我的磁鐵大小剛好與筆管適應。

“搖一搖”手電筒DIY

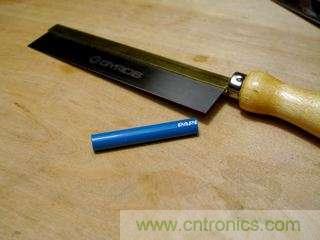

把筆管切成比薄荷糖盒子的短一點的長度。找一些墊圈或塞子作為筆管底端的蓋,也可以用紙來做。我用的是一個用砂紙打磨過的塑料齒輪。

“搖一搖”手電筒DIY

將4個磁鐵全部粘在一起,裝進管子里。粘住筆管底端的蓋子。小心蓋子的膠,不要讓磁鐵碰到膠水。
[page]
“搖一搖”手電筒DIY

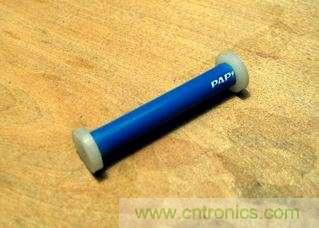

第一步結果參照。

3 手電筒DIY:纏繞線圈

“搖一搖”手電筒DIY

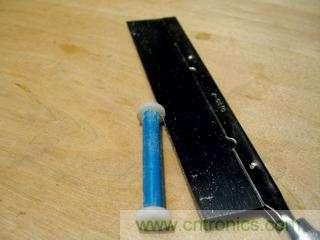

在筆管底端的蓋子上刻出一個窄槽。

“搖一搖”手電筒DIY

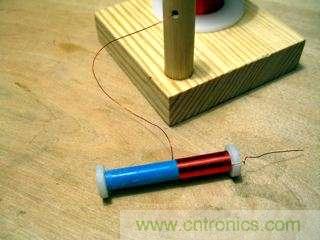

留3英寸導線掛在槽上,開始纏繞線圈。這是也許這個項目中最艱難的部分,我失敗了很多次。網上有超多關于怎么纏繞線圈的方法,但我給你的最好建議是,一定要慢!線圈纏繞的越整齊和緊密,效果就會越好。

“搖一搖”手電筒DIY

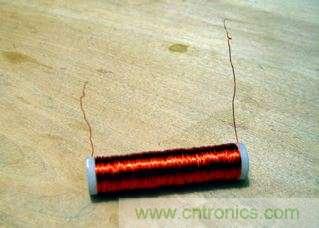

纏繞結束后,在末尾處留三英寸導線。

這個項目的原理就是法拉第發現的電磁感應定律:閉合電路的一部分導體在磁場中做切割磁感線運動,導體中就會產生電流。

4 手電筒DIY:制作頂部

“搖一搖”手電筒DIY

揭下薄荷糖盒的標簽并去掉頂部。
[page]
“搖一搖”手電筒DIY

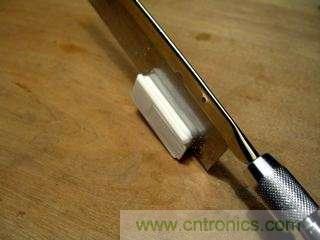

從底部切下1 / 4英寸。

“搖一搖”手電筒DIY

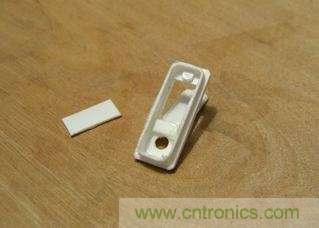

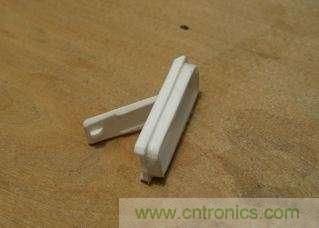

留下1 / 8英寸的的邊緣。保留余料,后面有用~

“搖一搖”手電筒DIY

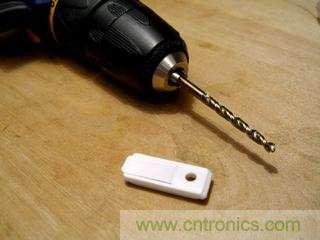

在蓋子上鉆一個大小足夠使LED燈穿過的洞。

5 手電筒DIY:安裝開關

“搖一搖”手電筒DIY

從廢料上切下足夠多部分作為蓋子底下的小墊片兒,使它正好能填滿缺口形成一個水平面。

“搖一搖”手電筒DIY

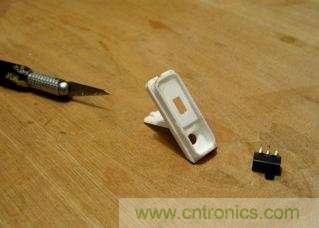

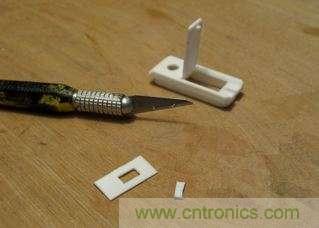

在薄片上剪出一個窄槽作為開關的滑動槽。
[page]
“搖一搖”手電筒DIY

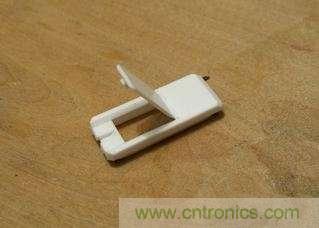

我用強力膠把這些小片粘在了相應的地方。

6 手電筒DIY:粘上開關

“搖一搖”手電筒DIY

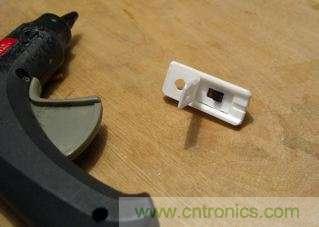

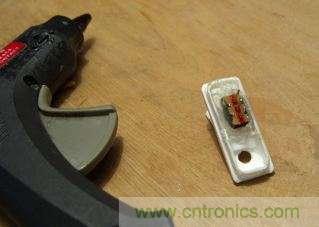

用熱熔膠把開關站在前面的薄片上。我還把導線粘在了適當?shù)牡胤剑贿^沒有拍照片。

“搖一搖”手電筒DIY

7 手電筒DIY:電路

“搖一搖”手電筒DIY

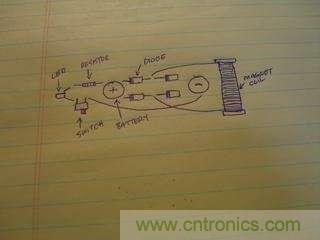

這是電路圖。

8 手電筒DIY:焊接

“搖一搖”手電筒DIY

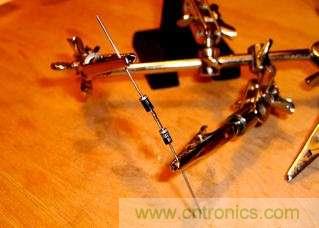

固定起來方便焊接。這個東西叫鯊魚夾,不知國內五金店有沒有賣,但飾品店賣發卡的部分有很好的替代品。
[page]
“搖一搖”手電筒DIY

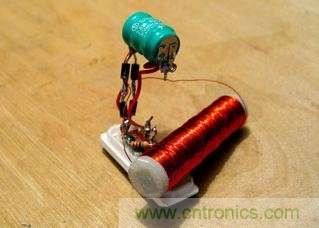

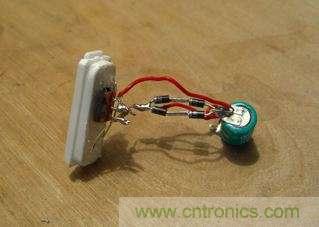

脫光的電路,呵呵。

“搖一搖”手電筒DIY

搞定~這些全部都是手工焊接的,希望你們在做時會干凈利落些,別像我這樣弄得一團糟。

9 手電筒DIY:加上盒子的頂部

“搖一搖”手電筒DIY

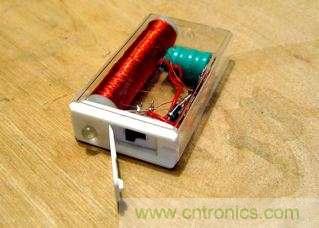

把盒蓋隨著電路一起滑進盒子。我想用環氧樹脂粘住頂部會好一些,你也可以用強力膠來粘。

“搖一搖”手電筒DIY

最后我把盒子的里面涂成了白色,使他看起來干凈一點。

10 手電筒DIY:完成效果

“搖一搖”手電筒DIY

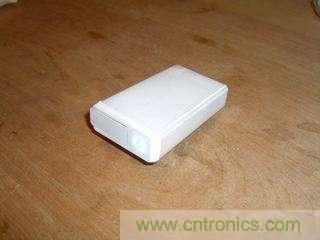

搖晃60秒,然后享受光明吧!
