【導讀】近日，飛兆半導體推出了高抗噪能力邏輯柵極光電耦合器FOD8160，具有1414V的Viorm（最大重復峰值絕緣電壓）和10mm的爬電/間隙距離，遠大于標準高速光耦合器。通過在小尺寸中結合可靠絕緣和卓越抗噪能力特性，F(xiàn)OD8160讓系統工程師能夠設計一個傳輸錯誤率較低的強大系統。
從事工業應用的設計人員需要在噪聲很常見（以電壓瞬態和接地環路電流的形式）的環境中可靠地傳輸高速數據。他們還需要符合嚴格的新安全標準，例如國際太陽能逆變器標準IEC-62109。同時，設計人員需要靈活的解決方案，在占用更少電路板空間的同時，降低物料成本。
為迎接該挑戰，飛兆半導體開發了FOD8160，這是高抗噪能力邏輯柵極光電耦合器，采用Optoplanar技術和寬體5引腳小型封裝(SOP)。

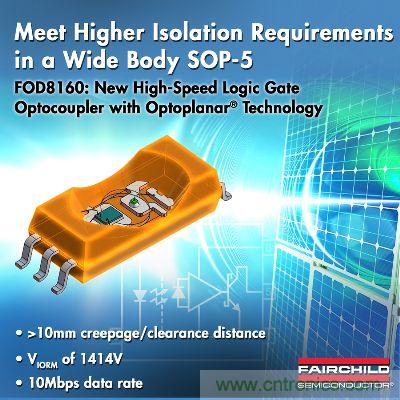

圖示：飛兆半導體FOD8160
FOD8160優勢：
FOD8160允許設計人員在電路的高壓側靈活融入隔離，或更換兩個爬電/間隙距離較小的數字隔離器或光耦合器。此外，該設備具有1414V的Viorm（最大重復峰值絕緣電壓）和10mm的爬電/間隙距離，遠大于標準高速光耦合器。這對于需要Viorm值等于或大于1000V的設計是必需的。
通過在小尺寸中結合可靠絕緣和卓越抗噪能力特性，F(xiàn)OD8160讓系統工程師能夠設計一個傳輸錯誤率較低的強大系統。此外，該設備還提供較低的系統故障率，并以低成本的設計和組件，在工業系統需要延期的情況下，提供久經考驗的可靠性。
主要功能：
（1）大于或等于10mm爬電和間隙距離；0.5mm絕緣距離；
（2）安全和法規認證：1分鐘UL1577，5,000 VRMS；N-EN/IEC60747-5-5，1,414V最大峰值絕緣電壓，8,000V峰值瞬態額定絕緣電壓（待審批）；
（3）10Mbps數據速率；
（4）CMTI最小值為20kV/µs；
（5）高速AlGaAs LED；
（6）集電極開路輸出；
（7）3V或5V電源電壓有利于邏輯電平轉換；
（8）通過高達攝氏+100度的擴展工作溫度范圍增強性能；
（9）小尺寸和超薄外形節約了電路板空間；
FOD8160高速邏輯柵極光電耦合器采用新寬體5引腳SOP封裝，是飛兆高性能光電耦合器系列的一部分，相比市場上的競爭設備，提供優異的開關性能、低功耗和出色的共模瞬態抑制性。
報價:（訂購1,000個）
FOD8160的器件價格為1.38元。
可供貨期:按請求提供樣品。
交貨期: 收到訂單后8-12周內
