【導讀】ADI推出集成復雜波形生成功能的DAC，可產生諸如超聲傳感器激勵、醫療儀器、便攜式儀器儀表、信號發生器和任意波形發生器等應用所需的高速、高動態范圍、多通道復雜波形。
Analog Devices，Inc. （ADI），全球領先的高性能信號處理解決方案供應商及數據轉換器市場份額領先者，最近發布了四通道、12位/單通道、14位的180MSPS波形發生器AD9106/AD9102，均片內集成靜態隨機存取存儲器（SRAM）和直接數字頻率合成器（DDS），用于復雜波形生成。ADI最新的DAC可產生諸如超聲傳感器激勵、醫療儀器、便攜式儀器儀表、信號發生器和任意波形發生器等應用所需的高速、高動態范圍、多通道復雜波形。
片內DDS的最高工作頻率為180 MHz，集成24位調諧字，支持10.8 Hz/LSB（最低有效位）的頻率分辨率，所有DAC均提供單頻輸出以及獨立可編程相移輸出。模式數據可包含直接生成的SRAM存儲波形、SRAM調幅DDS輸出或來自SRAM的DDS頻率調諧字，具有線性調頻或頻移鍵控（FSK）調制能力。內部模式控制狀態機可讓用戶對所有DAC的模式周期、每個DAC通道信號輸出的周期內起始延遲、以及模式的重復率進行編程。串行外設接口（SPI）用于配置數字波形發生器，并將模式載入到SRAM。
AD9106/AD9102 DAC 波形發生器的特性：
片內4,096字模式存儲器
片內24位調諧字 DDS
休眠模式功耗：< 5 mW (3.3 V)
電源電壓：1.8 V 至3.3 V
SFDR（至奈奎斯特頻率）：
o 86 dBc（1 MHz輸出）
o 85 dBc（10 MHz輸出）
相位噪聲：-140 dBc/Hz（1 kHz偏移、180 MSPS、8 mA）
差分電流輸出：8 mA（最大值，3.3 V）

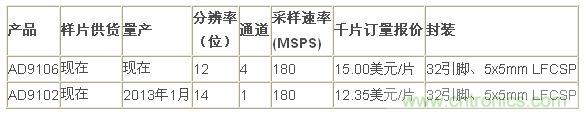

報價、供貨與配套產品
配套器件包括 ADI 的低噪聲、低失真運算放大器 ADA4817；低噪聲差分放大器 AD8129；以及低抖動時鐘分配 IC AD9514。
