中心議題：
- Keithley推出系列高性價比測試儀器和解決方案
- 2401型源測量單元：低電壓測試的高性價比方案
- 2200系列通用電源：實現經濟性的高精度測量
- KET 5.3：新版軟件幫助客戶提升晶圓測試吞吐量
吉時利公司（Keithley）日前發布包括數字源表（SMU）、可編程通用電源和半導體測試軟件在內的系列2011年秋季新產品。在這些新產品中，一個突出的特點就是——產品都以為客戶提供經濟性的測試測量解決方案為主要賣點，Keithley公司也希望能夠通過本次系列產品的推出，體現出公司在提供高性價比的競爭性測試儀器和解決方案方面的能力。
2401型源測量單元：低電壓測試的高性價比方案
Keithley在源測量單元（SMU）方面一直是占據領導性地位的廠商，其以往的產品線可以覆蓋源測量領域廣泛的需求。其最新推出的2401型SMU，被定位于專為低電壓測試而優化的低成本方案，主要針對光伏（太陽能）電池、高亮度LED（HBLED）、低壓材料和半導體器件的電流與電壓（I-V）特性分析以及電阻測量等高精度測試應用。2401型SMU的量程范圍是1A/20V，在操作和編程方面與2400系列的其它產品完全相同，在一個機殼中集成了高度穩定的直流電源和真儀器級5位半或6位半萬用表。在使用時，2401可用作電壓源、電流源、電壓表、電流表和歐姆表，并提供4象限雙極和自動源/阱操作。參見吉時利SMU約定，工作在I與V的1或3象限時作為源，向負載提供功率。工作在2或4象限時作為阱，消耗外部源（例如PV電池或其它能源）的功率。
圖注：Keithley的2401型源測量單元可實現低電壓測試的高性價比方案
吉時利市場經理Charles Cimino認為，2401型SMU是測試和測量行業里既具有完整測量量程、功能和可編程工作模式，而又是售價最低的單機源-測量?jī)x器，可以為那些可編程電源精度不足、信號范圍或分辨率達不到要求的應用提供最經濟的替代測試方案。”
由于具備低成本、緊密集成性和寬動態范圍，因此在Keithley提供的2401典型應用的清單中，包含了眾多低電壓要求和硬件測試預算受限的各種臺式和系統應用，如：
• 高亮度LED正向/反向I-V（電流-電壓）和LIV（光-電流-電壓）測試
• 光伏電池效率測試（源和阱電流）
• 精密直流負載特性分析，取代通常準確度不夠（IDDQ測試）的回讀供電或供電/DMM組合
• 其它應用包括：
- 有源/無源器件測試，電壓/電流/電阻測量
- 便攜電子器件的電池工作驗證
- 分析可植入式醫療器件（如起搏器等）
- 分析低漏電電子器件/電路特性（正向/反向、晶體管增益/漏電）
- 校準3位半至4位半數據采集板、儀表和DMM
[page]
2200系列通用電源：實現經濟性的高精度測量
Keithley以往的可編程電源產品2300系列，主要用于無線通信領域的測試測量，十分強調儀器的性能，特別是瞬態響應的性能。而在新推出的2200系列可編程通用電源產品中，可以看出Keithley電源產品開發思路的一個變化——將高性能與經濟性和易用性做完美的融合。

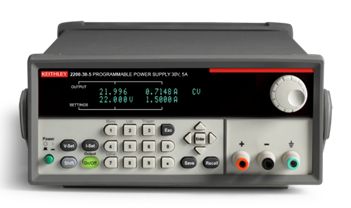

圖注：2200系列通用可編程電源提供了經濟性高性能測量解決方案
在繼承了Keithley以往電源產品的高性能基因基礎上，2200系列通用電源突出的特性表現在：
輸出準確度高：2200系列電源的電壓輸出準確度指標為0.03%，電流輸出準確度指標為0.05%，這兩項指標比同類通用電源好很多。此外，高輸出（1mV）和測量（0.1mA）分辨率使其非常適于測量空閑模式和休眠模式電流等應用的低功率電路和器件的特性分析，以確保器件滿足當今更具挑戰性的能源效率目標。此外，背板的遠程感測端子和低于5mVp-p的噪聲能保證設置電壓等于電源實際輸出的電壓。雙線路顯示器能顯示設置值和實際輸出值，以便連續指示傳至負載的功率狀態。
操作靈活：2200系列電源包含增強操作多功能性等各種特點。例如，每個型號都提供40個板上存儲位置用于保存經常使用的測試設置，以便后來調用和重用。此外，內建的目錄模式功能支持設置和存儲7種定制測試序列里最多80個步驟。序列保存以后，可以使用儀器的前面板密鑰手動觸發運行，通過外部觸發器自動運行，或通過可編程接口指令運行，而同類通用電源沒有此功能。
保護被測器件（DUT）：2200系列有幾種功能可保護DUT在測試過程中不被損壞，包括設置電壓極值以防電源輸出過高電壓（即使電壓高于輸入儀器的極值）以及設置過壓功能在達到過壓極限時輸出低于1V。這些極值還包括電流極限設置功能以控制流入DUT的電流幅度。另外，可編程定時器能在指定時間間隔內關閉輸出，所以可將測試預先設置為無人模式，在一段持續時間內不必?fù)?dān)心DUT電壓或功率過大。
易用性：2200系列電源提供了調節電源電壓和電流設置的多種方法，包括前面板的直接輸入數字鍵盤。此外，可調節步長的旋鈕簡化了研究被測器件（DUT）對電壓或電流變化的響應。2200系列電源可以通過標準GPIB或USB接口輕松控制。USB接口兼容測試和測量類（TMC），所以用戶能利用標準SCPI命令語法，還包括標準儀器驅動程序簡化電源到自動測試環境的集成。
目前，2200系列產品提供五種型號，相關型號的供最大電壓、電流和功率輸出如下：
• 2200-20-5型：20V, 5A, 100W
• 2200-30-5型：30V, 5A, 150W
• 2200-32-3型：32V, 3A, 96W
• 2200-60-2型：60V, 2.5A,150W
• 2200-72-1型：72V, 1.2A, 86W
KET 5.3：新版軟件幫助客戶提升晶圓測試吞吐量
KTE是Keithley從上個世紀80年代就推出的一款強大的測試開發和運行軟件平臺，目前全球有數百家半導體晶圓廠都在使用吉時利前幾代的參數測試系統。目前Keithley推出了該軟件的最新版本KTE V5.3。Keithley表示，這一軟件版本，不但可以配合其最新的S530半導體參數測試系統在最苛刻的生產環境中實現了靈活的測試計劃開發和高速測試，對于以前使用吉時利S400和S600系列參數測試儀用戶，也可通過使用KTE V5.3提升測試效率，并且現有測試儀和新的S530系統可以共享同一個測試計劃，降低測試的綜合成本。
對于已經使用KTE較早版本的客戶來說，KTE V5.3可加速并簡化S530測試系統到測試平臺的集成。具體來講：
• 同一種測試方法和測試方案適用于所有吉時利自動參數測試系統，這不僅縮短了使用多個系統的測試工程師和操作人員的學習過程，而且在測試平臺增加新的高速系統或取代較早平臺時提供平滑的移植路徑以保護晶圓廠的測試開發投入。
• 用戶只需重新編譯和重新生成多年來為更早的吉時利系統開發的常用用戶庫，就能繼續在S530上使用這些用戶庫。通常，只需進行少量調試。
• KTE V5.3簡化了創建條件測試序列的新用戶訪問點（UAP）源代碼以及定制S530的系統工作流程。為早期吉時利系統開發的UAP源代碼適用于S530系統，只需作少量調整。
• KTE的工具對吉時利所有參數測試平臺都具有完全相同的功能性。
Keithley系統通過保持軟件兼容性的承諾，確保移植路徑更為平滑并能在測試平臺上加入更新、更高速測試儀以保護晶圓廠的測試軟件投資。
