產品特性：
- 36GHz，4通道
- 帶寬性能達同等通道密度上的的帶寬的最高帶寬
- 模塊化、靈活性、可升級性
應用范圍：
- 光波相關調制分析
近日，力科公司宣布創新的LabMaster 9 Zi-A模塊化示波器系統新增36GHz，4通道型號，實現在相同的通道密度上提供更高的帶寬。新的36GHz帶寬性能比力科之前提供的同等通道密度上的帶寬高出20%，是目前世界上4通道最高的帶寬，這使得力科在客戶需求方面走在了前面。另外，LabMaster 9 Zi-A還具有其它重要的技術和性能優勢。
更高的帶寬可以滿足客戶對數據速率為28+GBaud(112+Gb/s) 的光波相干調制分析和10-28Gb/s的NRZ串行數據測試的需求。這種高速率系統的開發正被云計算和移動設備通訊的需求所驅動，相應對示波器的多通道高帶寬的需求迫在眉睫。IEEE 802.3ba標準和光學互聯網絡論壇(OIF)對100GbE的推薦是這些領域中的技術驅動者。
在一個LabMaster 9 Zi-A系統中可以通過配置新的采樣模塊來提供最高10通道36GHz帶寬，80GS/s采樣率，或20通道20GHz帶寬，40GS/s采樣率，包括最高512Mpts/ch的分析存儲器，并且兼容之前您已購買的LabMaster 9 Zi-A “Master”采樣模塊。另外，需要超過36GHz帶寬的客戶也可以購買最高5通道45GHz帶寬120GS/s采樣率的LabMaster 9 Zi-A模塊化示波器系統。
4通道36GHz帶寬是光波相干調制分析的理想配置
對于新的36GHz LabMaster 9 Zi-A從采樣模塊來說，最流行的系統配置是4通道36GHz帶寬的LabMaster 9 Zi-A模塊化示波器系統，它可以同時捕獲DP-QPSK或16-QAM光相干調制傳輸系統4路信號。36GHz的LabMaster 936SZi-A增加的帶寬相比于30或32GHz的方案來說，可以提供更快的上升時間、改好的信號完整性測試并增加I/Q眼圖和IQ星圖分析中的頻譜內容，特別是使用附加的前向糾錯(FEC)的32GHz分支。 ChannelSync™架構提供了極高的相位穩定性，這對于DP-QPSK或16-QAM光波傳輸中的同向(I)正交(Q)相位移鍵控支路的精確測量是必須的，因?yàn)镈P-QPSK或16-QAM光波傳輸中的小相位誤差會在星座圖的不精確的符號上放大表現出來。

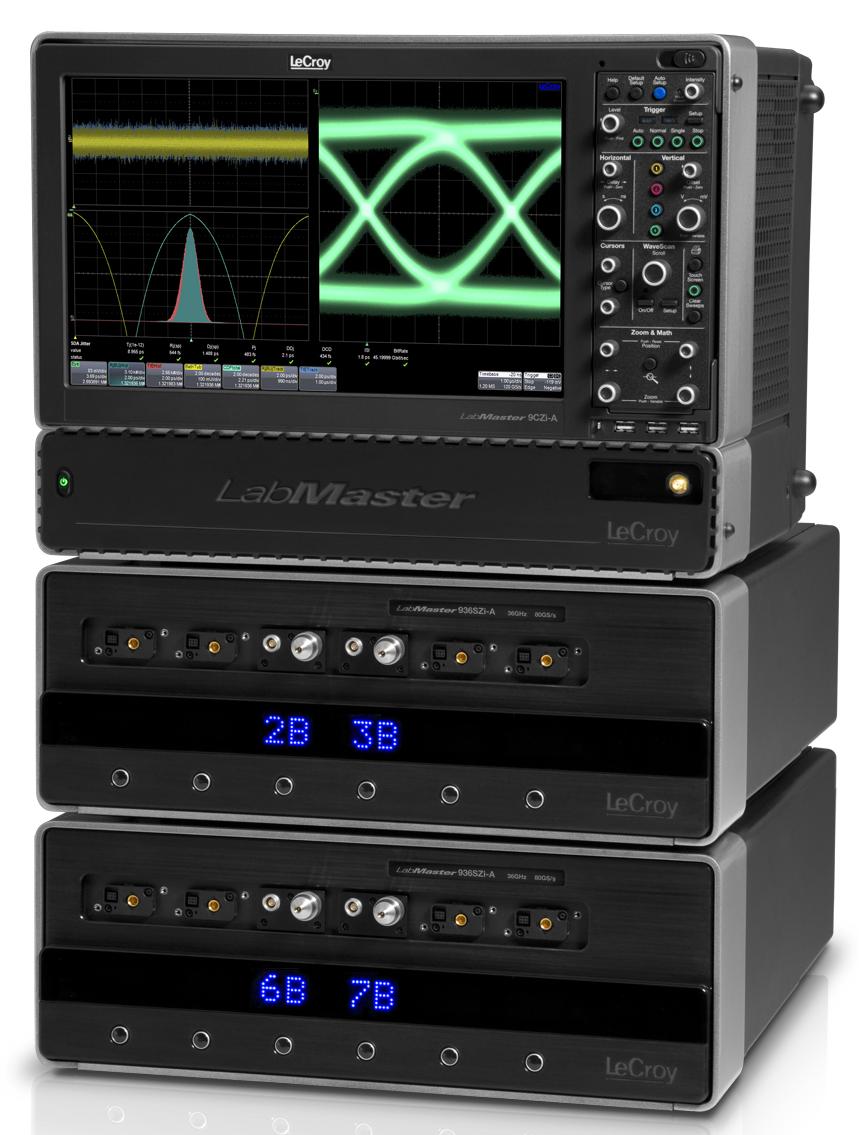

以上描述的功能可由兩個LabMaster 936SZi-A從采樣模塊和一個LabMaster 9CZi-A主控制模塊獲得。另外，ChannelSync 架構使用10GHz的分布式時鐘為全通道提供了精確的同步。
最高10通道36GHz帶寬滿足最前沿的多通道的高速串行數據測試
提供了高達20通道20GHz帶寬和高達10通道36GHz帶寬的特性對于大規模多通道的串行數據分析極為有利。36GHz帶寬為當今使用8-10Gb/s多通道系統，并可能在將來需要對4通道25-28Gb/s串行數據系統進行測試的開發者提供了盡可能的投資保護。在這種情況下，36GHz帶寬提供了這些更高速度信號的增強的頻譜內容，10個通道提供了觀察4通路同時通訊的可能，從而可以分析串?dāng)_或測量在多個并行串行數據通路之間的變化而不需要使用昂貴的外置差分放大器或探頭。
模塊化、靈活性、可升級性
新的LabMaster 936SZi-A從采樣模塊配合LabMaster 9Zi-A主控制模塊使用，該主模塊包括了前置面板控制、15.3” WXGA顯示器、ChannelSync 10GHz分布式時鐘架構、服務器級CPU。該主控制模塊還可以和之前發布的LabMaster 13-45GHz從采樣模塊一起使用。
所有的LabMaster 9 Zi-A模塊化示波器系統使用了“主”和“從”的配置，目的是依托這種配置來實現最高20個通道上擁有13-45GHz帶寬，768Mpts/Ch的采樣率以及分析存儲器。在任何情況下，LabMaster 9 Zi-A都裝配了一個使用Intel®Xeon®X5660處理器的服務器級CPU(2.8 GHz每核，6核處理器，每個CPU兩個處理器=33.6GHz有效時鐘速度)，24GB RAM(可選192GB)。配合力科專有的X-Stream II 流架構，CPU可以通過LabMaster 9 Zi-A產生海量采集數據來證明其強大的實力。
完整的系統可以簡捷地連接起來以組成一個可用的獨立示波器包，且不存在普通的輸入通道或帶寬方面的限制—而操作則與傳統的示波器毫無二致。所有的波形都可在內置的15.3” WXGA顯示器上觀察，也可在各種各樣的可選的或用戶提供的顯示設備上觀察(分辨率最高2560x1600)。升級和投入保護程序可以降低初始的投入和保證日后的擴展。這套完整系統的設計從一定復雜度和集成度的角度來講，在實驗室設備中可謂前所未有。
ChannelSync 架構提供了精確的同步
LabMaster 9 Zi-A中的ChannelSync架構超越了獨立的示波器架構，即使20個不同的通道也可同步。一個10GHz的分布式時鐘在主采樣和主控制模塊中產生，并被分布到5個其他的從采樣模塊中。從模塊被主模塊自動識別，軟件方面提供了簡單的校準，以修正所有采樣模塊間的任何的靜態的采樣誤差。10GHz時鐘頻率—比常用的用來同步實驗室儀器的10MHz參考時鐘快1000倍—確保了所有采樣模塊間的高精度時基和同步。從而得到了所有通道間極低的抖動275fsrms，并可使最高20個示波器通道全部協同工作，就像一個單獨的傳統示波器，這對于對時間和相位穩定性要求極高的測量應用來說極為理想。
