- TDK開發出尺寸為1.8英寸硬盤一半、最大容量為32G的Half Slim型SSD SHG2A系列新產品
- 搭載了SLC NAND型閃存的Half Slim型SSD首次實現商品化
- Half Slim型SSD壽命監控軟件在世界上首次公開
- 提供了更快速、更安全可控的存儲應用
該產品配備了TDK開發的GBDriver RS2系列SATA控制器IC，是Half Slim閃存硬盤。有效讀取速度為95MB/s，有效寫入速度為55MB/s，不僅能夠支持高速訪問，而且還具備可擴張至15bit/sector ECC強大錯誤的校正功能，提高了數據的信賴性。另外，由于裝載了電源保護電路，可以全面防止斷電時出現錯誤。該新產品還具備自動恢復功能，當出現反復讀取數據而產生的讀干擾錯誤時，可以自動恢復數據，適用于汽車導航等車載設備。
作為半導體存儲器，該產品的使用壽命也得到大幅度提高。TDK獨創的全區域靜態損耗均衡（Static wear leveling）功能使全區塊的閃存數據寫入（次數）更加均衡，最大限度地延長了存儲壽命。另一方面，SMART(Self-Monitoring & Analysis Reporting Technology)信息，能夠確定每個存儲塊的擦寫次數，即時診斷硬盤使用狀態，并且可以定量地把握系統使用的硅磁盤的使用壽命。此外，TDK還將在世界上首次公開壽命監控軟件，該軟件可以從TDK主頁上下載。通過該軟件可以容易地測出顧客所使用系統的Half Slim SSD的使用壽命。
該固態硬盤還具備AES128Bit高度加密功能。其加密標準采用了美國商務部聯邦信息處理標準FIPS PUB197。它可以把數據自動加密之后寫入搭載閃存里，以防止數據的泄漏與竄改。另外，ATA標準安全功能以及TDK獨創的密碼鎖定功能并用，還可以杜絕未經授權的拷貝行為，從而實現數據的高度安全存儲。
TDK工業用Half Slim SSD SHG2A系列是具有同行業高水準的固態硬盤。它不僅可以替代硬盤（HDD），而且具備高速訪問性、數據可信賴性，其存儲壽命以及數據安全性等方面也都具有世界一流水平。TDK還設有專門的FAE(Field Application Engineer，現場應用工程師)系統，無論國內外顧客售后都可以得到技術上的支援，無后顧之憂。
注：* 在日本首次公開half slim型SSD壽命監控軟件。根據TDK2010年3月的調查。另外，TDK是日本國內首家的把搭載了SLC(Single Level Cell)NAND型閃存的Half Slim型SSD商品化廠家。
基本參數
| 系列 | TDK SerialATAⅡ接口Half Slim SSD(固態硬盤)RS2系列 | ||
| 型號 | SHG2A系列 | ||
| 容量 | 1GB/2GB/4GB/8GB/16GB | 32GB | |
| 形狀 | Half Slim Type | ||
| 搭載記憶 | SLC(單層式)NAND型閃存 | MLC(多層式)NAND型閃存 | |
| 搭載控制器 | TDK GBDriver RS2 | ||
| 接口 | Serial ATA Revision 2.6 | ||
| 傳送模式 | SATA Gen1: 1.5Gbps、Gen2: 3.0Gbps | ||
| 傳送 速度 (注1) |
讀 (Read Max) |
95MB/s | 95MB/s |
| 寫 (Write Max) |
55MB/s | 28MB/s | |
| 錯誤校正功能 | 8bit/sector(512byte)修訂(15bit/sector修訂) | ||

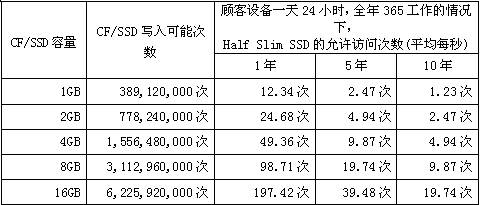

| 擦寫壽命 (注2) |
無論有無固定區域，有效區塊數×100,000次 (例如：在16GB SSD的情況下，為63億次) 依據SMART信息，可以即時把握硬盤使用狀態 (可以掌握全存儲區塊的改寫次數) |
無論有無固定區域，有效區塊數×3,000次 (例如：在32GB SSD的情況下，為9億次) 依據SMART信息，可以即時把握硬盤使用狀態 (可以掌握全存儲區塊的改寫次數) |
|
| 使用壽命監控軟件可從TDK官方網站下載 （http://www.tdk.co.jp/memorycontroller/mem01000.htm） |
|||
| 耐震動性 | 15G(運行中) | ||
| 耐沖擊性 | 1,500G(非運行中) | ||
| MTBF (平均故障間隔時間) |
900,000小時 | ||
| 工作環境 (溫度) |
0～70℃(-40～85℃工業選項Industrial Option) | 0～70℃ | |
| 存儲環境 (溫度) |
-25～85℃ | ||
| 存儲/工作環境濕度 | 0 to 90(%)RH［結霜時除外］ | ||
| 電源電壓 | 5V±10% | ||
| 取得規格 | CE/FCC/VCCI | ||
| 環境條件 | RoHS對應 | ||
| 原產地 | 臺灣 | ||
[page]主要用途
? 瘦客戶機、平板電腦(tablet PC)、智能手機(Smartphone)、電子書終端等等
? 汽車導航系統GPS(全球衛星定位系統)、便攜式導航系統(PND，Portable Navigation Devices) 等所有車載設備
? 多功能打印機(MFP)、業務用投影儀(projector)、電子黑板等所有OA設備
? 電子廣告板（電子POP）等廣告液晶顯示裝置以及數字相片鏡框(digital-photo-frame)等
? 卡拉OK點播機、電腦游戲等娛樂設備
? NC工作設備、定序器(sequencer)、可編程控制器(PLC)、平板計算機、觸摸系統、嵌入式CPU板等所有FA(Fab Automation)設備
? 智能電表、電力通信基礎設施、電力機械設備自動控制系統以及各種能源管理系統等智能電網系統
? 自動檢票機、自動售票機、定期通勤券(月票、年卡等)售票機機、機票自動售票機、自動Check-in機等等交通運輸用設備
? POS機、便利店終端、Felica/Suica終端、ATM(自動提款機)等金融終端
? 診斷成像系統、血液分析裝置、醫療電腦、電子病例等所有醫療以及測量設備
? LTE(Super 3G：第三代手機3G數據通信)服務器、路由器等，用于基站的放送設備、情報系統設備（例如，通訊設備、同步廣播電臺終端IP等）
? 數字標牌、出入控制系統、監視器等所有安全終端設備
? 緊急地震速報系統、家用火災報警器、防盜攝像機等所有防災相關設備
主要特性
1．日本國內首次將SLC(Single Level Cell)閃存搭載的Half Slim SSD產品商品化
現在，對應JEDED以及SATA IO(SATA International Organization)標準的Half SlimSSD(固態硬盤)以及Half Slim SSD，是日本國內首次在NAND型閃存中采用SLC(Single Level Cell)閃存的產品。TDK SATA NAND控制器GBDriver RS2的靜態損耗均衡算法與高度分散式寫入功能兼用，成功地把具有業內最高水平、長壽命的Half Slim SSD商品化，并投入市場銷售。
2．Half Slim型SSD壽命監控軟件在世界上首次公開
公開用于診斷固定硬盤使用壽命的工具軟件為世界首次。它使用SMART命令，可以把握所有存儲區塊的擦寫次數，非常容易的掌握顧客系統的閃存記憶壽命，從而進行安全可靠的管理。通過利用TDK SMART信息，可以促使RAS(Reliability, Availability and Serviceability，穩定性、可靠性、可服務性)功能的高精度化。
3．采用T獨創的NAND型閃存控制器IC TDK GBDriver RS2
內存控制器(memorycontroller)IC會左右SSD性能以及數據信賴性，TDK在此采用了獨創的GB Driver RS2系列閃存控制器。另外，通過在控制器的設計過程中反映NAND型閃存的最新樣式以及動向，TDK成功的提高了NAND閃存盤的性能并且確保了不同系列閃存之間的兼容性。這意味著統一生產線可以滿足產業用途以及嵌入式用途的不同需求，并提供最佳的替代方案。
4．高速度訪問
符合Serial ATA Revision 2.6 Specification的標準?？蓪猄ATA Gen.1(1.5Gbps)以及Gen.2(3.0Gbps)。有效讀取速度為95MByte/sec，有效寫入速度為55MByte/sec(注3)。
5．糾錯與修復
通過閃存判別功能，使8bit ECC或者15bit ECC可供選擇，為NAND未來發展提供了空間。
另外，具備自動恢復功能，可以自動修復由于反復讀取而產生的比特錯誤(讀干擾錯誤)
??6．采用高度分散式寫入方式(全區域范圍內搭載靜態損耗均衡功能
TDK新開發的靜態損耗均衡算法，可以計算全存儲區塊(全區塊)的擦寫次數，均等地進行區塊擦寫 更換。閃存貼片、管理塊、OS/FAT等固定領域等的所有區域都可以進行定期均等化，從而最大限度地 延長了閃存壽命，使閃存存儲的改寫壽命得到飛躍性的提升。
7．強化了斷電耐受性
通過搭載控制器的斷電容錯算法，可以完全防止在數據讀取過程中發生斷電所造成的對象外數據的破壞以及并行數據錯誤的出現。另外，通過在SSD內部設置電源保護電路，可以防止斷電時錯誤產生。
8．AES128bit(Advanced Encryption Standard)加密功能(CBC模式)搭載
該產品通過使用AES128bit加密算法可以自動地給數據加密并寫入閃存里，從而可以防止個人信息及秘密情報的竄改及外泄。
9．其他功能(option，選項）
（1）全扇區(sector)數設定功能(包括clipping功能)數據區域分割的邏輯塊數量可以按1個扇區單位進行增減。比如，通過減少邏輯塊數量，可以延長Half Slim SSD的改寫壽命。反之，對于無長壽命要求的產品，增加其邏輯塊數量，可以最大限度地增加Half Slim SSD的存儲容量。CHS(Cylinder head sector)模式可以自由設定，以實現構建高親和性的SATA RAID系統，也非常容易被導入所使用的系統。
（2）安全(密碼)功能
該產品搭載了ATA(Advanced Technology Attachment，高技術配置)標準的保護功能，顧客可以自行設定/解除密碼，提高重要數據的安全性。
10．技術支援(Solution Support)
TDK自2000年起開發銷售NAND型閃存控制器IC TDK GBDriver系列產品，至今累計銷售量已經超過3千萬個以上。與此同時，TDK還開發量產GBDriver系列搭載的小型閃存卡(CFcard)以及固態硬盤(SSD)。TDK在國內外都設有完善的專業FAE(Field Application Engineer，現場應用工程師)支援體制，提供技術支持以及可靠性監控功能的安裝等，以滿足工業市場以及嵌入式市場的強烈需求。
生產?銷售計劃
● 生產據點： 臺灣
● 生產預定： 開始時 2萬個/月
● 生產日期： 2010年4月起
注1：SLC閃存搭載。與4個接口(channel interleave)連接情況下。受系統環境影響。
注2：使用4KByte/Page構造的NAND型閃存的情況下。
注3：與4個接口(channel interleave)連接情況下。受系統環境影響。
